Hoe verhouden drukinstrumenten zich tot druksensoren en transducers?

Drukinstrumenten versus druksensoren versus druktransducers: inzicht in de verschillen

Invoering
Druk is een fundamentele fysieke parameter die een cruciale rol speelt in tal van industrieën, waaronder automotive, ruimtevaart, medische en industriële automatisering. Nauwkeurige drukmeting is essentieel voor het handhaven van systeemprestaties, veiligheid en efficiëntie. Zonder de juiste monitoring kunnen systemen worden geconfronteerd met storingen, veiligheidsrisico's of verminderde productiviteit.

In de wereld van drukmeting worden termen zoals drukinstrumenten, druksensoren en druktransducers vaak door elkaar gebruikt, wat verwarring kan veroorzaken. Hoewel deze apparaten gerelateerd zijn, vervult elk een duidelijke rol bij het detecteren, converteren en weergeven van drukgegevens. Inzicht in de verschillen tussen hen is de sleutel tot het selecteren van het juiste apparaat voor uw specifieke toepassing.

Dit artikel is bedoeld om deze concepten te verduidelijken, hun functionaliteiten te vergelijken en richtlijnen te bieden voor het kiezen van het meest geschikte drukmeetapparaat.

Wat zijn drukinstrumenten?
Drukinstrumenten zijn een brede categorie apparaten die zijn ontworpen om de druk in een systeem te meten, te bewaken en soms te regelen. Ze zijn niet beperkt tot een enkele functie, maar omvatten verschillende tools en apparaten die drukinformatie kunnen detecteren, weergeven of verzenden.

Voorbeelden van drukinstrumenten

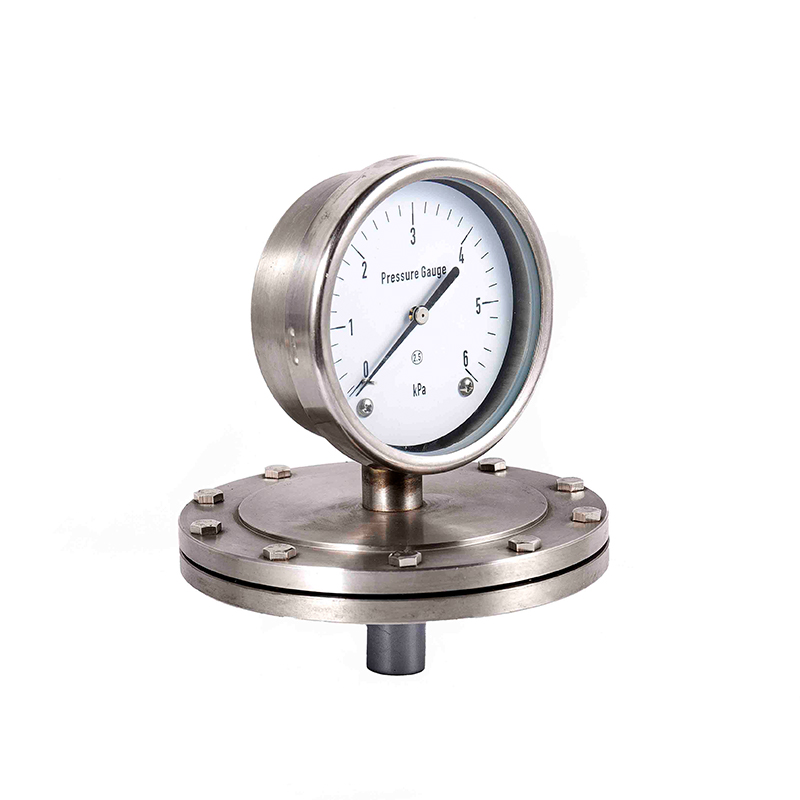

Drukmeters: mechanische instrumenten die een visuele indicatie van systeemdruk geven. Veel voorkomende typen zijn analoge dial -meters en digitale meters.
Drukoverzenders: apparaten die druk omzetten in een elektrisch signaal voor monitoring en controle op afstand.
Drukschakelaars: instrumenten die een elektrisch circuit activeren wanneer een bepaalde drukdrempel wordt bereikt, vaak gebruikt voor veiligheid of automatisering.
Manometers: apparaten die druk meten met behulp van een vloeistofkolom, meestal gebruikt in laboratorium- of lage druktoepassingen.
Algemene toepassingen en functies
Drukinstrumenten worden veel gebruikt in industrieën voor taken zoals:

Monitoring van hydraulische en pneumatische systemen
Zorgen voor veiligheid in onder druk staande pijpleidingen
Regelende druk in HVAC -systemen
Het meten van gas- en vloeistofdrukken in laboratoriumexperimenten

Wat zijn druksensoren?

Druksensoren zijn gespecialiseerde componenten binnen de bredere categorie van drukinstrumenten. Hun primaire rol is het detecteren van druk in een systeem en het om te zetten in een meetbaar signaal, dat vervolgens kan worden geïnterpreteerd of overgedragen door andere apparaten. In tegenstelling tot mechanische meters die druk direct weergeven, richten sensoren zich op precisie, signaalconversie en integratie met elektronische systemen.

Hoe druksensoren werken
Het basisprincipe achter een druksensor omvat de omzetting van uitgeoefende druk in een leesbaar signaal. De meeste sensoren gebruiken een diafragma of membraan dat vervormt onder druk. Deze mechanische verandering wordt vervolgens omgezet in een elektrisch signaal met behulp van verschillende detectietechnologieën.

Soorten druksensoren
Spanningsperspanningssensoren

Gebruik stammeters bevestigd aan een diafragma.
Vervorming van het diafragma verandert de elektrische weerstand van de rekmeter, waardoor een meetbaar signaal wordt gegenereerd.
Vaak gebruikt in industriële en hydraulische systemen vanwege nauwkeurigheid en betrouwbaarheid.
Capacitieve druksensoren

Meet veranderingen in capaciteit veroorzaakt door diafragmbeweging.
Zorg voor een hoge gevoeligheid en worden vaak gebruikt in toepassingen met lage druk of precisie-instrumenten.
Piëzo -elektrische druksensoren

Gebruik piëzo -elektrische materialen om een ​​elektrische lading te produceren wanneer mechanische spanning wordt toegepast.
Ideaal voor dynamische drukmeting, zoals trillingsmonitoring of high-speed industriële processen.
Piëzoresistieve druksensoren

Vertrouw op halfgeleidermaterialen waarvan de elektrische weerstand onder druk verandert.
Zeer gevoelig en vaak gebruikt in auto- en medische toepassingen.
Toepassingen van druksensoren
Druksensoren worden veel gebruikt in meerdere industrieën:

Industriële automatisering: monitoring van hydraulische en pneumatische druk in machines.
Automotive: meten van bandenspanning, brandstofinjectie en drukspruitstukdruk.
Medische hulpmiddelen: het monitoren van bloeddruk en ademhalingssystemen.
Aerospace: het meten van cabinedruk, brandstofsystemen en hydraulische bedieningselementen.
Belangrijkste afhaalmaaltijden: druksensoren zijn van cruciaal belang voor het nauwkeurig detecteren van druk en het omzetten in een signaal dat kan worden gecontroleerd of verwerkt door elektronische systemen. Ze vormen de ruggengraat van moderne geautomatiseerde drukmeetsystemen.

Wat zijn druktransducers?

Druktransducers zijn gespecialiseerde apparaten die zijn ontworpen om druk om te zetten in een gestandaardiseerd elektrisch signaal, dat kan worden geïnterpreteerd door besturingssystemen, data -acquisitie -apparaten of digitale displays. Hoewel druksensoren een ruw signaal detecteren en produceren door druk, bevatten transducers vaak signaalconditionering, waardoor ze klaar zijn voor integratie in geautomatiseerde of elektronische systemen.

Hoe druktransducers werken
Een druktransducer bestaat meestal uit:

Drukmembraan: een dun membraan dat vervormt onder uitgeoefende druk.
Sensing -element: zet de diafragma -vervorming om in een elektrisch signaal, vaak met behulp van stammeters, piëzoresistieve elementen of capacitieve sensoren.
Signaalconditioneringscircuit: versterkt, lineariseert en converteert het RAW -signaal in een bruikbare uitgang zoals 4-20MA, 0-10V of digitale communicatieprotocollen.
Excitatiebron: biedt de benodigde spanning of stroom om het detectie -element en elektronica van stroom te voorzien.
Belangrijkste kenmerken van druktransducers
Uitgangssignaal: gemeenschappelijke signalen omvatten 4-20 mA stroomlussen, 0-10V spanningssignalen en digitale uitgangen die compatibel zijn met industriële controllers.
Nauwkeurigheid en lineariteit: hoog-nauwkeurige transducers kunnen minimale fouten en uitstekende lineariteit over hun drukbereik bereiken.
Drukbereik: beschikbaar in een breed scala van drukbeoordelingen, van vacuüm tot enkele duizenden PSI.
Bedrijfstemperatuur: ontworpen om milieu -extreme extremen in industriële, automotive- of ruimtevaarttoepassingen te weerstaan.
Toepassingen van druktransducers
Druktransducers worden veel gebruikt waar drukgegevens digitaal moeten worden gecontroleerd, geregistreerd of gecontroleerd:

Industriële automatisering: hydraulische en pneumatische systeembewaking en procescontrole.
Wetenschappelijk onderzoek: nauwkeurige meting van gas- of vloeibare druk in laboratoriumexperimenten.
Automotive: monitoring van motor- en brandstofsysteem voor prestaties en emissiebesturing.
HVAC -systemen: drukbewaking in koel- en verwarmingssystemen voor efficiëntie en veiligheid.
Belangrijkste afhaalmaaltijden: druktransducers detecteren niet alleen druk, maar bieden ook een gestandaardiseerd, betrouwbaar elektrisch signaal dat geschikt is voor integratie in digitale monitoring- en besturingssystemen. Dit maakt ze ideaal voor moderne geautomatiseerde toepassingen.

Belangrijke verschillen tussen drukinstrumenten, sensoren en transducers

Hoewel de voorwaarden drukinstrumenten, druksensoren en druktransducers vaak door elkaar worden gebruikt, is het begrijpen van hun onderscheidingen essentieel voor het selecteren van het juiste apparaat voor specifieke toepassingen.

1. Functionaliteit
Drukinstrumenten: vertegenwoordigen een brede categorie apparaten die meten, bewaken of reageren op druk. Ze kunnen mechanisch, elektrisch of digitaal zijn en omvatten meters, schakelaars, sensoren en transducers.
Druksensoren: detecteer druk en converteer het in een meetbaar elektrisch of mechanisch signaal. Het zijn componenten binnen instrumenten en richten zich voornamelijk op detectie en het genereren van signaal.
Druktransducers: converteer het gedetecteerde druksignaal in een gestandaardiseerde elektrische uitgang, vaak inclusief versterking en conditionering voor gebruik in geautomatiseerde of digitale systemen.
2. Uitgangssignaal
Drukinstrumenten: kan een directe visuele lezing (analoge meter) bieden, een elektrische schakelaar activeren of een signaal uitvoeren via een sensor/transducer.
Druksensoren: produceer een ruw signaal dat overeenkomt met de uitgeoefende druk, zoals een kleine spanning of weerstandsverandering.
Druktransducers: geef een kant-en-klare elektrisch signaal (bijv. 4-20 mA, 0-10V of digitale communicatie), geschikt voor integratie met controllers, PLC's of bewakingssystemen.
3. Complexiteit
Drukinstrumenten: varieert van eenvoudige mechanische apparaten zoals kiezingen tot complexe digitale zenders.
Druksensoren: meestal kleinere, eenvoudigere apparaten die voornamelijk zijn ontworpen voor detectie.
Druktransducers: meer geavanceerde, het combineren van detectie -elementen met elektronica voor signaalconditionering en betrouwbaarheid in industriële of wetenschappelijke systemen.
4. Toepassingen
Drukinstrumenten: dienen als de algemene categorie en kan worden gebruikt bij het monitoren, regelen of activeren van systemen.
Druksensoren: gewoonlijk gebruikt in precieze meettoepassingen, zoals auto -sensoren, medische hulpmiddelen en industriële monitoring.
Druktransducers: ideaal voor automatisering, data -acquisitie en industriële procescontrole waar nauwkeurige elektronische signalen nodig zijn voor verdere verwerking.
5. Hiërarchische relatie
Het is handig om te begrijpen dat drukinstrumenten zowel sensoren als transducers omvatten:

Alle druksensoren zijn drukinstrumenten, maar niet alle drukinstrumenten zijn sensoren.
Druktransducers zijn in wezen verbeterde sensoren en bieden een verwerkt signaal dat geschikt is voor industriële en digitale systemen.

Factoren om te overwegen bij het kiezen van een drukinstrument

Het selecteren van het rechterdrukinstrument is van cruciaal belang om een ​​nauwkeurige meting, systeemveiligheid en betrouwbaarheid op lange termijn te garanderen. Of u nu kiest voor een manometer, sensor of transducer, verschillende factoren moeten zorgvuldig worden geëvalueerd.

1. Vereisten voor drukbereik
Bepaal de minimale en maximale druk die uw systeem zal tegenkomen.
Kies een apparaat dat veilig binnen dit bereik werkt en tegelijkertijd nauwkeurige metingen biedt.
Overbelasting van een drukinstrument kan leiden tot schade, onnauwkeurige metingen of systeemfalen.
2. Nauwkeurigheid en precisie
Overweeg het niveau van precisie dat nodig is voor uw aanvraag.
Apparaten met een hoge nauwkeurigheid, zoals precisietransducers, zijn essentieel in toepassingen zoals wetenschappelijk onderzoek, medische apparatuur en ruimtevaartsystemen.
Minder kritieke toepassingen, zoals HVAC -monitoring, kunnen een lagere nauwkeurigheid verdragen.
3. Omgevingscondities
Evalueer extreme temperaturen, vochtigheid, trillingen en corrosieve omgevingen.
Siliconen-verzegelde sensoren of robuuste transducers kunnen nodig zijn voor harde industriële of buitenomstandigheden.
Zorg ervoor dat het instrument omgevingsstress kan weerstaan ​​zonder afbraak.
4. Type media dat wordt gemeten
Bepaal of het instrument vloeistoffen, gassen of meerfase vloeistoffen zal meten.
Bepaalde materialen zijn beter geschikt voor specifieke media; Sommige druksensoren zijn bijvoorbeeld gevoelig voor corrosieve vloeistoffen, terwijl anderen alleen met schone gassen werken.
Compatibiliteit met het medium zorgt voor een lange levensduur en consistente metingen.
5. Uitgangssignaalvereisten
Overweeg of u een mechanisch lezen, analoog elektrisch signaal of digitale uitgang nodig hebt.
Druktransducers met gestandaardiseerde uitgangen (4–20 mA, 0-10V) zijn ideaal voor integratie met PLC -systemen, data -acquisitie of industriële automatisering.
Het kiezen van het juiste uitvoertype zorgt voor naadloze integratie met controle- en monitoringsystemen.
6. Kosten en beschikbaarheid
Evalueer uw budget ten opzichte van de kriticiteit van de toepassing.
High-end transducers kunnen duurder zijn, maar bieden betrouwbaarheid en integratievoordelen op lange termijn.
Voor minder kritieke toepassingen kan een eenvoudige mechanische meter of basissensor voldoende zijn.

Veel voorkomende toepassingen

Drukinstrumenten, sensoren en transducers zijn integraal onderdeel van een breed scala aan industrieën en toepassingen. Inzicht in waar elk apparaat uitblinkt, helpt ingenieurs en technici de juiste oplossing voor hun behoeften.

1. Industriële automatisering
Gebruikt om hydraulische en pneumatische systemen te controleren en te regelen.
Druksensoren en transducers voeden gegevens in PLC-systemen voor realtime monitoring en automatisering.
Essentieel voor het handhaven van systeemefficiëntie, het voorkomen van overdruk en het verminderen van downtime.
2. Automotive
Druksensoren meten de druk van de motispruitstuk, brandstofinjectie en bandenspanning.
Transducers zetten drukmetingen om in elektrische signalen voor integratie met voertuigbesturingssystemen.
Helpt de brandstofefficiëntie, emissiebeheersing en voertuigveiligheid te verbeteren.
3. Aerospace
Drukinstrumenten Bewaak de cabinedruk, brandstofsystemen en hydraulische circuits.
Sensoren en transducers bieden precieze metingen die kritisch zijn voor veiligheid en prestaties.
INSTRUMENTEN VAN HOGELIJKE ACCURAGES ZORGT BETROUWBAARHEID IN EXTREME omgevingen.
4. Medische hulpmiddelen
Druksensoren worden gebruikt in bloeddrukmonitors, ventilatoren en ademhalingssystemen.
Transducers converteren metingen in signalen voor digitale displays en patiëntenbewakingssystemen.
Nauwkeurigheid en betrouwbaarheid zijn cruciaal voor patiëntveiligheid en diagnostiek.
5. HVAC -systemen
Drukinstrumenten bewaken koelmiddel, lucht en waterdrukken in verwarmings-, ventilatie- en airconditioningsystemen.
Sensoren en transducers helpen de energie -efficiëntie en systeemprestaties te optimaliseren.
Voorkom overdruksituaties en zorg voor veilige werking.

Conclusie

Inzicht in de verschillen tussen drukinstrumenten, druksensoren en druktransducers is essentieel voor het selecteren van het juiste apparaat voor uw specifieke toepassing.

Drukinstrumenten dienen als de brede categorie, die alle apparaten omvatten die meten, bewaken of reageren op druk, inclusief meters, schakelaars, sensoren en transducers.
Druksensoren detecteren druk en converteren het in een meetbaar signaal, gericht op nauwkeurigheid en betrouwbaarheid.
Druktransducers gaan een stap verder door de gedetecteerde druk om te zetten in een gestandaardiseerde elektrische uitgang, klaar voor integratie in digitale besturingssystemen of data -acquisitieplatforms.
Bij het kiezen van een oplossing voor drukmeeting is het belangrijk om drukbereik, nauwkeurigheid, omgevingscondities, mediacompatibiliteit, uitvoervereisten en kosten te overwegen. Het selecteren van het juiste instrument zorgt voor veiligheid, efficiëntie en betrouwbaarheid op lange termijn in toepassingen, variërend van industriële automatisering en automotive-systemen tot ruimtevaart, medische hulpmiddelen en HVAC-systemen.

Door deze belangrijke verschillen en toepassingsvereisten te begrijpen, kunnen ingenieurs, technici en besluitvormers weloverwogen keuzes maken, systeemprestaties optimaliseren en de levensduur van hun drukbewaking oplossingen waarborgen.
