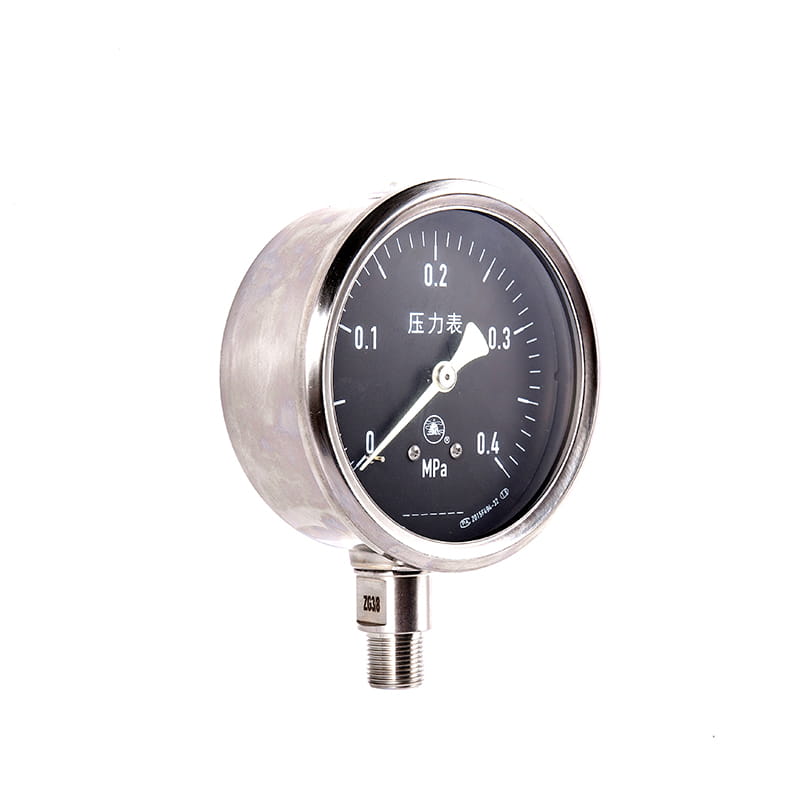

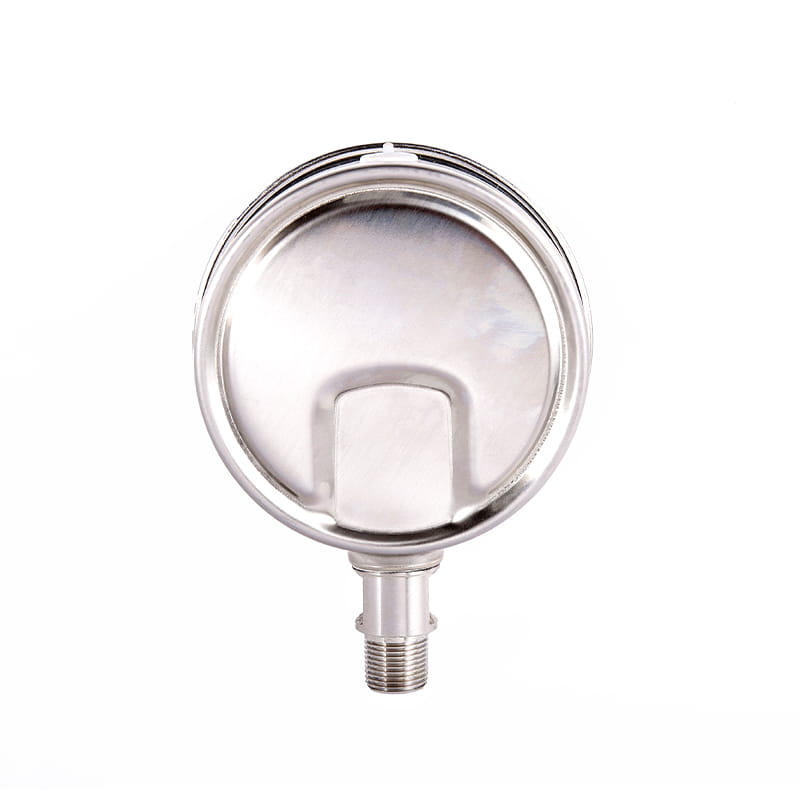

◆ Model: YC40 YC50 YC60 YC75 YC100 YC150
◆ Gebruik: deze reeks instrumenten zijn geschikt voor het meten van de druk van vloeistof, gas, stoom en andere vloeistofmedia zonder explosie, kristallisatie of stolling op schepen en gerelateerde apparatuur.
Deze reeks instrumenten hebben een lichtgevend type, in de hoofdschaal van de wijzerplaat en de voorkant van de aanwijzer is gecoat met actief of passief permanent lichtgevend middel, zodat de drukwaarde duidelijk in het donker kan worden gelezen.
De schaal van deze reeks instrumenten is volledig verzegeld en heeft een zekere weerstand tegen zeewatercorrosie, waardoor de interne componenten van het instrument worden beschermd tegen schade en corrosie door golven en zeewater.
Deze reeks instrumenten kan ook worden gevuld met lage viscositeit dempende olie in de schaal, met het vermogen om de trillingen van de werkomgeving te weerstaan die wordt veroorzaakt door het slechte weer in de zee en de gemiddelde drukpulsatie.
Deze reeks instrumenten worden voornamelijk gebruikt in offshore verzending, offshore olie- en gasvelden, offshore boorplatforms, zeebodemmijnbouw, binnenlandse navigatie en andere industrieën.
◆ Technische parameters :
| Modelnummer | YLM60 | YLM100 | YLM150 | |
| Nominale diameter | Φ 60 | Φ 100 | Φ 150 | |
| Montagetype | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Connectordraad | M14 × 1.5 | M20 × 1.5 | ||
| Nauwkeurigheidsklasse | 2.5 | 1.6 | ||
| Meetbereik （ MPA ） | Vacant: -0.1 ～ 0 Drukvacuüm: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Omgevingsomstandigheden van gebruik | TEMP: -40 ℃～ 70 ℃ |
| trillingsbeoordeling | Normaal type: V · H · 3 ； Seismisch type (vloeistof gevuld type): V · H · 4 |
| Borden buismateriaal | QSN4-0.3 、 OCR18NI12MO2TI |
| Case en connectormateriaal | 1cr18ni9ti ； SUS304 |
| Beschermingsklasse | IP65 |
| Implementatienormen | GB/T 1226 ； JB/T 6804 |
| OPMERKING: 1. Gezamenlijke threads kunnen worden aangepast volgens de vereisten van de gebruikers. | |
◆ Externe afmetingen:

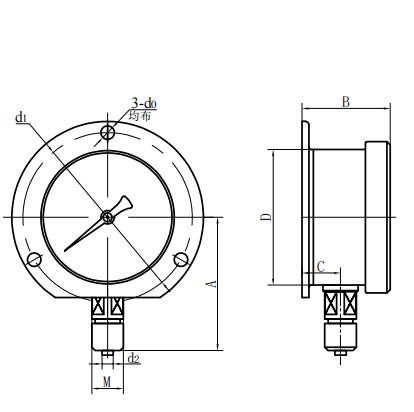

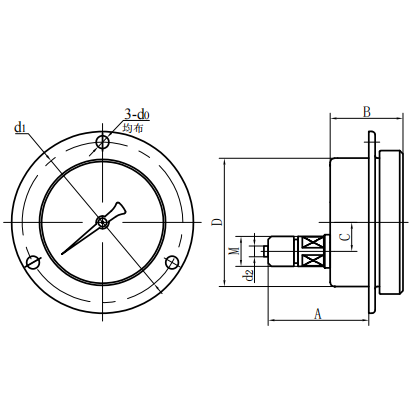

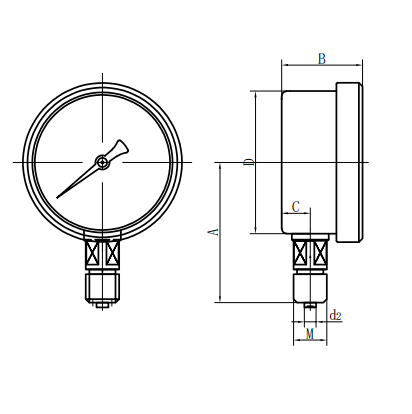

| Radiaal direct type (ⅰ) | Axiaal excentriek direct type (ⅱ ⅱ ⅱ ⅱ) |

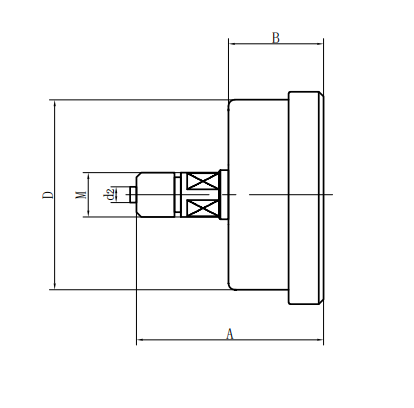

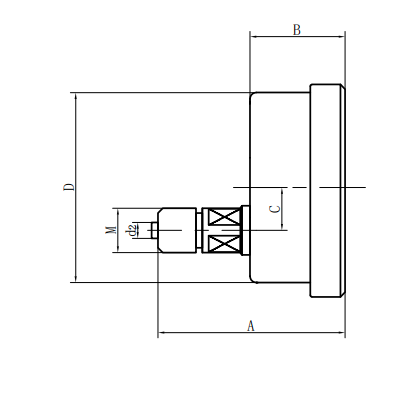

| Axiaal concentrisch direct type (iii) | Axiaal excentriek inserttype (iv) |

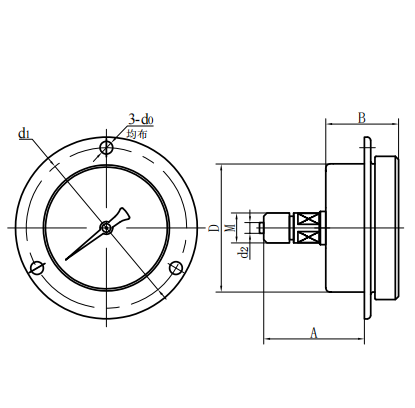

| Axiaal concentrisch invoegtype (V) | Radiaal convex type (vi) |
| modelnummer | Algemene afmetingen (mm) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YC60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YC60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YC60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
