YXCH -serie Reed Electric Contact Meter

◆ Model: YXCH100 YXCH150

◆ Toepassing: dit type instrument is geschikt voor het meten van de druk van vloeistoffen, gassen of dampen zonder explosie, geen kristallisatie, geen stolling en geen corrosief effect op koper- en koperen legeringen. Wanneer het is uitgerust met een geschikt circuitsysteem, kan het een alarm of automatische regeling sturen naar het te gemeten en gereguleerde druksysteem.

Dit soort instrument verbetert het contact in een vacuümapparaat, dat het slechte contact vermijdt dat wordt veroorzaakt door oxidatie van het contact, dus het heeft de kenmerken van snel en gevoelige respons en betrouwbaar contactcontact, en is een rookie die de magnetische contactpersermeter kan vervangen onder de werkomstandigheden van laag vermogen en lage spanning.

◆ Als het nodig is om een schokbestendige typemeter te maken, kan deze worden gevuld met glycerine of siliconenolie.

Krijg een citaat

◆ Technische parameters:

Model		YXCH100			YXCH150
Nominale diameter		Φ 100			Φ 150
Montagetype	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Passende draden		M20 × 1.5
Nauwkeurigheidsklasse		1.6
Meetbereik （ MPA ）		WAAR ruimte: -0.1 ~ 0 Drukvacuüm: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Omgevingsomstandigheden van gebruik		Temperatuur: -10 ° C ~ 55 ° C; Relatieve vochtigheid: ≤ 75 Reken
Elektrische parameters		★ Nominale spanning: 24V DC ★ Nominale stroom: 0,25A ★ ELEKTRISCHE LEVEN: 105 tijd ★ Regelingsmodus: de volledige schaal kan de boven- en ondergrenzen, bovenste bovengrenzen (dubbele bovengrenzen), onderste ondergrenzen (dubbele ondergrenzen) en andere slow riet -schakelaars aanpassen
Bedrading		Luchtvaartpluggen	1	2		3	4
		Lijn kleur	rood	groente		geel	zwart
		Uitgangsterminals	bovengrens	ondergrens		openbaar	aarding
Trillingsweerstandsbeoordeling		V · H · 3
Bourdon -buismateriaal		QSN4-0.3
Ingress bescherming		IP54
De standaard afdwingen
OPMERKING: De gewrichtshread kan worden gemaakt in pijpdraad of taps toelopende pijpdraad volgens de gebruikersvereisten (zie selectiegids).

◆ Afmetingen:

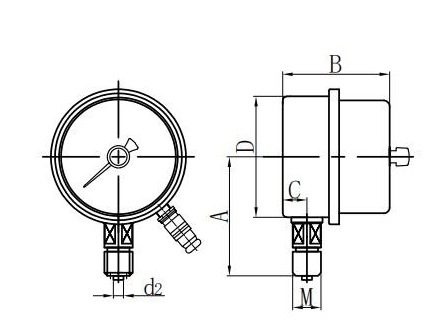

Radiaal direct (I.)

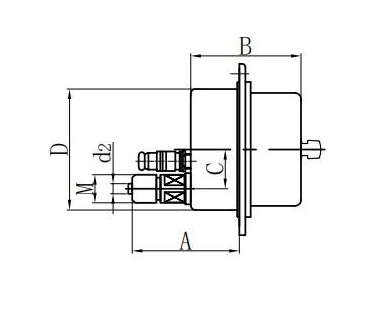

Axiaal Excentriek direct (ii.)

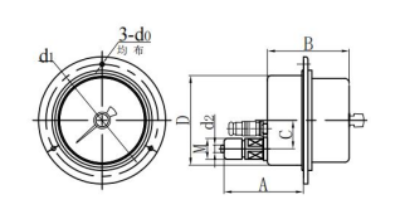

Axiale excentrieke spoelbevestiging (iv.)

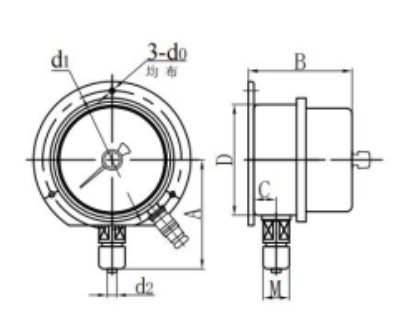

Radiale convexe mount (vi.)

Model	Afmetingen ( mm ))
Model	A	B	C	D	D0	D1	D2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCH150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCH150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
