Wat is een externe manometer?

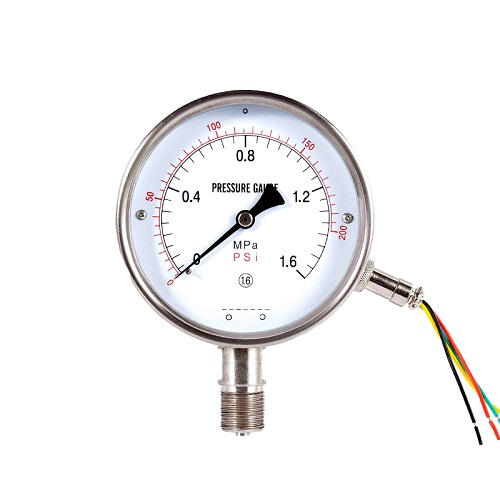

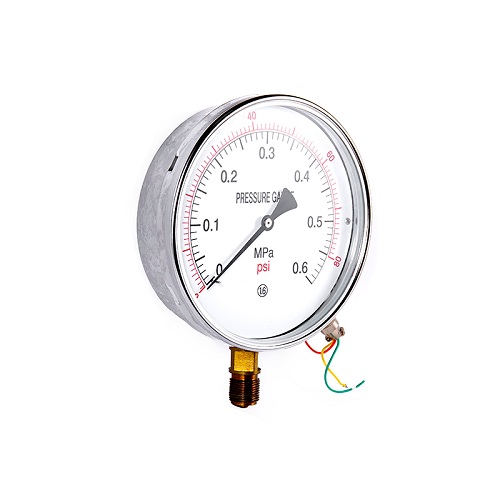

Remote -uitzenddrukmeter
In de industriële productie en verschillende technische gebieden is drukmeting een cruciale taak. Transmissiedrukmeters op afstand , omdat instrumenten die drukwaarden kunnen omzetten in elektrische signalen en deze op afstand kunnen verzenden, een onvervangbare rol spelen. Ze kunnen niet alleen de drukwaarden in realtime weergeven, maar kunnen ook gegevens naar het afstandsbedieningscentrum verzenden, waardoor operators op elk gewenst moment kunnen worden gecontroleerd en aanpassing.
Laten we vandaag duiken in de modellen, structuren en materialen van de farsetray -drukmeters.

1. De betekenis van modelnummers onthullen
Het modelnummer van de externe manometer bevat meestal veel informatie. De naamregels voor de modellen van verschillende fabrikanten kunnen enigszins variëren, maar over het algemeen volgen ze bepaalde patronen. De gewone YTZ-150 als voorbeeld nemen:
"Y" vertegenwoordigt een manometer, het universele symbool voor productmeterproducten, wat aangeeft dat deze tot de categorie van drukmetingsinstrumenten behoort.
"TZ" geeft in het algemeen de externe transmissiemethode aan, zoals weerstand op afstand op afstand. Hier geeft het aan dat deze drukmeter de externe overdracht van druksignalen bereikt door weerstandsveranderingen.
"150" geeft aan dat de nominale diameter van de wijzerplaat van de manometer 150 mm is. De grotere diameter maakt de metingen duidelijker en is geschikt voor situaties waarin de drukwaarde van een afstand moet worden waargenomen.
Bovendien zullen sommige modellen worden gevolgd door andere letters. "Z" kan bijvoorbeeld een schokbestendig type aangeven, wat aangeeft dat deze externe manometer een bepaald vermogen heeft om mechanische trillingen te weerstaan ​​en geschikt is voor werkomgevingen met trillingen; "B" kan roestvrij staalmateriaal vertegenwoordigen, wat betekent dat de drukmeter roestvrij staal als materiaal selecteert, waardoor de corrosieweerstand wordt verbeterd en geschikt is voor het meten van druk uit corrosieve media.

2. Uitgebreide analyse van de interne structuur
De externe manometer bestaat voornamelijk uit het meetgedeelte, weerstandselementen, transmissiemechanisme, huisvesting en verbindingsinterface, enz.
Meetafdeling: de kerncomponent is de Bourdon -buis, die een holle metalen buis is die in een specifieke vorm is gebogen (meestal in de vorm van een C). Wanneer de druk van het gemeten medium de Bourdon -buis binnenkomt, zullen de buisuiteinden een elastische vervorming ondergaan als gevolg van de kracht. Hoe groter de druk, hoe duidelijker de vervorming. Deze vervorming is de basis voor drukmeting en de daaropvolgende signaalconversie en -scherm zijn hier allemaal op gebaseerd.
Weerstandselement: meestal wordt een glijdende potentiometer gebruikt. De borstel is verbonden met het transmissiemechanisme van de veerbuis. Wanneer de veerbuis vervormt als gevolg van drukveranderingen, drijft deze de borstel op om op de potentiometer te schuiven, waardoor de weerstandswaarde van de potentiometer wordt gewijzigd. Deze verandering in weerstandswaarde is evenredig met de gemeten druk, waardoor de conversie van druksignaal naar weerstandssignaal wordt bereikt.
Transmissiemechanisme: het bestaat uit verbindingsstaven, tandwielen, enz. Het functioneert als een "brug" en een "versterker". Aan de ene kant zendt het de lichte vervorming van de veerbuis over naar de borstel, waardoor deze op de potentiometer glijdt; Aan de andere kant versterkt het de lichte verplaatsing van de veerbuis, waardoor de aanwijzer op de wijzerplaat draait, om de drukwaarde lokaal aan te geven.
Shell: de belangrijkste functie is het beschermen van de interne componenten, het voorkomen van stof, vocht, mechanische botsingen, enz. Om schade aan de interne precisieonderdelen te veroorzaken. Gemeenschappelijke schaalmaterialen zijn onder meer koolstofstaal en roestvrij staal. Koolstofstalen schelpen hebben lagere kosten en zijn geschikt voor algemene werkomgevingen; Roestvrijstalen schelpen hebben betere eigenschappen van roestpreventie en corrosieweerstand en zijn geschikt voor harde omgevingen zoals die met vochtige omstandigheden of corrosieve gassen of vloeistoffen.
Verbindingsinterface: dit wordt gebruikt om de geteste apparatuur op de pijplijn aan te sluiten. De gemeenschappelijke verbindingsmethode is schroefdraadverbinding. De specificatie met schroefdraad van M20*1.5 wordt bijvoorbeeld vrij vaak gebruikt. Deze verbindingsmethode is handig voor de installatie en heeft goede afdichtingsprestaties, zodat het geteste medium niet zal lekken.

3. Materiële selectie
De selectie van materialen voor elke component van de externe manometer heeft direct invloed op de prestaties, het toepasselijke bereik en de levensduur van het services:
Borden buismateriaal:
Koperlegering: zoals fosforbrons, enz., Bezit een goede elasticiteit en corrosieweerstand en hebben relatief lage prijzen. Ze zijn geschikt voor het meten van de druk van vloeistoffen, gassen of dampen die geen explosiegevaar hebben, niet kristalliseren, stollen niet en veroorzaken geen corrosie voor koper- en koperenlegeringen. Ze worden bijvoorbeeld gebruikt voor het meten van de druk van gewone media zoals water en lucht.
Roestvrij staal: materialen zoals 304/316/316L roestvrij staal bezitten een extreem sterke corrosieweerstand. Ze zijn geschikt voor het meten van de druk van vloeistoffen, gassen of dampen die een zwakke alkalische aard hebben, maar geen explosierisico, kristalliseren niet en stollen niet. Ze worden veel gebruikt in industrieën zoals chemische technologie, aardolie en farmaceutische producten. De gemeten media in deze industrieën hebben vaak bepaalde corrosieve eigenschappen.
Shell -materiaal:
Koolstofstaal: het is kosteneffectief, gemakkelijk te verwerken en kan voldoen aan de beschermingsvereisten voor drukmeters in algemene omgevingen. In sommige gevallen waarin de corrosieweerstand niet sterk wordt geëist en de omgeving relatief droog is zonder corrosieve stoffen, zoals in gewone mechanische verwerkingsworkshops, kunnen koolstofstaal ingekapselde transmissiedrukkensmensen worden geselecteerd.
Roestvrij staal: het heeft uitstekende eigenschappen anti-reuzen en corrosieweerstand. Zelfs in vochtige of omgevingen met corrosieve gassen of vloeistoffen kan het lange tijd stabiel werken. In industrieën zoals chemische engineering, mariene engineering en voedselverwerking, waar de werkomstandigheden hard zijn, zijn roestvrijstalen ingekapselde externe transmissiedrukmeters een betere keuze.
Connectormateriaal:
Koperconnector: meestal gebruikt in combinatie met koperen legeringsbuizen, is het geschikt voor drukmeetsystemen zonder corrosieve media. Het heeft een goede compatibiliteit met veerbuizen van koperen legering en kan zorgen voor uitstekende verbinding en afdichtingsprestaties.
Roestvrijstalen gewricht: gecombineerd met roestvrijstalen veerbuis, is het geschikt voor situaties met corrosieve media. De corrosieweerstand is compatibel met die van de roestvrijstalen veerbuis, waardoor lekkage en andere problemen bij het gewricht worden voorkomen als gevolg van mediacorrosie, waardoor de betrouwbaarheid en levensduur van het hele systeem wordt verbeterd.
Samenvatting:
Het model, de structuur en het materiaal van de externe manometer zijn onderling verbonden en onderling invloedrijk. Bij het kiezen van een externe manometer is het noodzakelijk om deze factoren volledig te overwegen op basis van het specifieke toepassingsscenario, de kenmerken van het gemeten medium en de meetnauwkeurigheidseisen. Alleen op deze manier kan de externe manometer stabiel en betrouwbaar werken tijdens de werking, waardoor nauwkeurige drukgegevensondersteuning wordt geboden voor industriële productie en technische constructie. We hopen dat iedereen door deze introductie een dieper begrip en kennis kan hebben van externe drukmeters.
