◆ Model: YS100 YS150

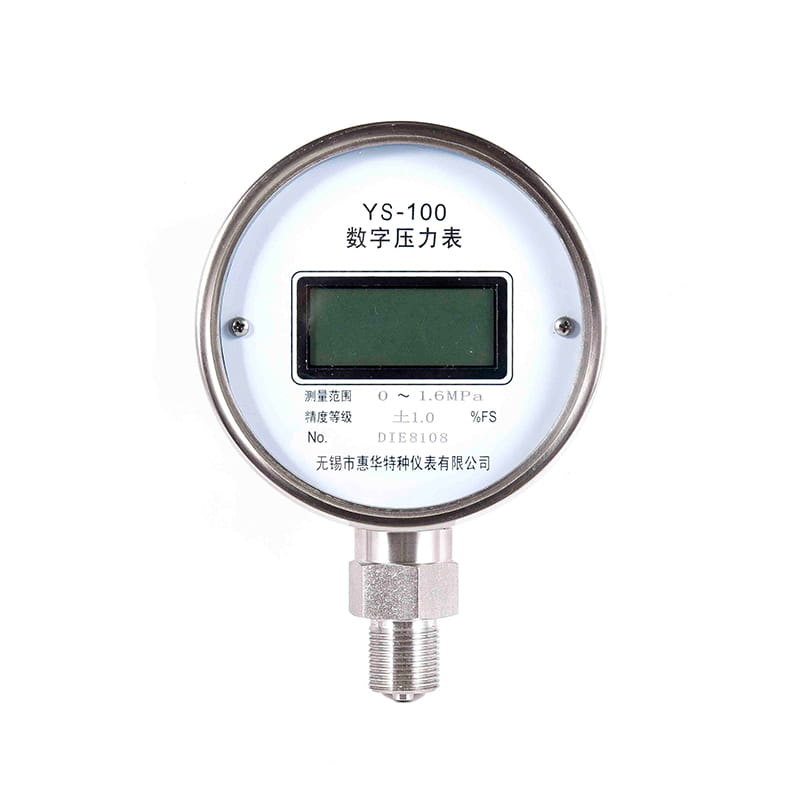

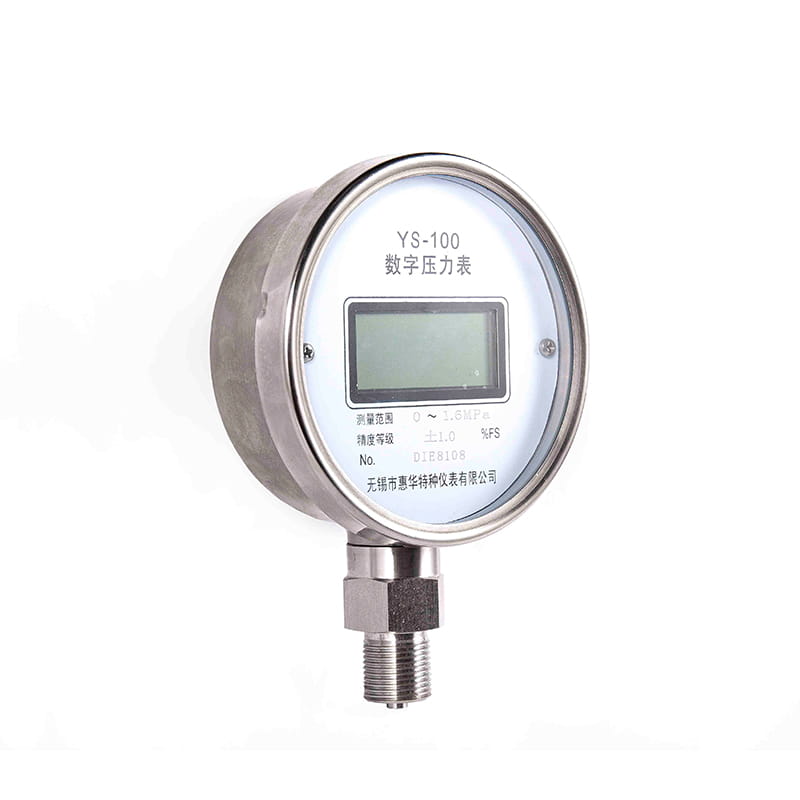

◆ Inleiding: deze digitale manometer heeft een prachtige vorm, stabiele prestaties en nauwkeurige metingen; Het combineert 's werelds toonaangevende microprocessortechnologie en geavanceerde analoog naar digitale conversie-algoritme om een hoge precisie en een laag stroomverbruik te bereiken.
Door geïmporteerde chip aan te nemen, kan het de hoogste piekwaarde met de hoogste druk en de laagste drukvallei -waarde in het proces van instrumentgegevensverwerving en -meting onthouden. Het aannemen van vloeibare kristalweergavetechnologie met groot scherm om de gegevens duidelijk en gemakkelijk te lezen te maken. Unieke achtergrondverlichtingstechnologie kan 's nachts normaal worden gebruikt.

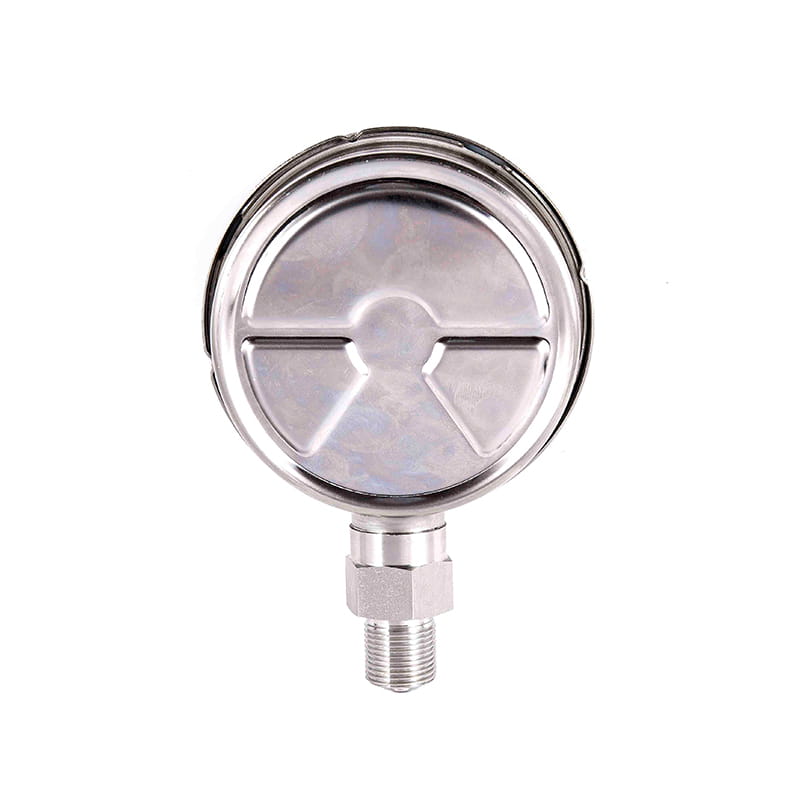

Shell gemaakt van roestvrij staal, corrosiebestendigheid, weerstand tegen mechanische trillingen, het lichaam als geheel met behulp van afdichttechnologie, kan worden toegepast in verschillende complexe omgevingen.
Dit product heeft dezelfde prestaties als buitenlandse digitale drukmeters, wat een ideale keuze is om geïmporteerde instrumenten en traditionele mechanische meters te vervangen.
◆ Hoofdgebruik:
1. Het kan worden gebruikt om algemene drukmeters, precisiedrukmeters, bloeddrukmonitors of andere drukinstrumenten te kalibreren. Het kan ook zijn dat het ook op grote schaal kan worden gebruikt voor nauwkeurige drukmeting; 2.
2. Oilveldwaterinjectie, Wellhead Vessel Equipment Drukmeting, Power Equipment Pipeline Pomp Inlaat en uitlaatdrukmeting; 3.
3. Petrochemische industrie: vacuüm, microdruk en corrosief gas en vloeistofdruk in het productieproces
Petrochemische industrie: vacuüm, microdruk en corrosief gas en vloeibare druk bij de meting van het productieproces; 4.
4. OEM -toepassing van hydraulisch systeem, koeling en procesbewaking.
5. Medium met hoge temperatuur, viskeuze medium en vloeibare hoogtemeting; 6.
6. Airconditioners, gasverwerkingsapparatuur, ventilatoren, medische apparatuur, arbeid, compressoren en isobarische drukmeting van kracht.
Meting van kracht.
◆ Technische parameters:
| Model | YS-100 | YS-150 | ||||
| Nominale diameter | Φ 100 | Φ 150 | ||||
| Montagetype | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Passende draden | M20 × 1.5 | |||||
| Meetbereik | Meetmethode | Nauwkeurigheidsklasse ( %Fs)) | Gegarandeerde nauwkeurigheidstemperatuurbereik | |||
| (0 ~ 60) PA | Differentiële druk | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Differentiële druk | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Differentiële druk | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Differentiële druk | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Gijkdruk,,, differentiële druk | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Gijkdruk, absolute druk | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Buikdruk | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Buikdruk | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Buikdruk | 0 ℃ ~ 50 ℃ | ||||
| De hierboven geïntroduceerde drukeenheid gebruikt Pa , en andere drukeenheden kunnen ook worden gebruikt in praktische toepassing, zoals: Kgf/cm2 、 bar 、 mbar 、 psi 、 MMH2O 、 mmHg 、 Geldautomaat | ||||||
| Omgevingsomstandigheden van gebruik | Temperatuur: -10 ° C ~ 50 ° C; Relative humidity: < Atmosferische druk: 86 ~ 106kpa | |||||
| Communicatie -interface | ★ Communicatieseriële poort: RS232 ★ BAUD Rate: 2400 , 4800 , 9600 optioneel (fabrieksinstelling 9600 ) ★ Gegevenslengte: 8 bits; Stop bits: 2 bits ★ Meteradres: 1 ~ 112 | |||||
| Aanvullende functies | ★ Temperatuurmeting: - 30 ° C ~ 90 ° C; Resolutie: ± 0.1 °C ★ Piekopname: registreert de maximale en minimale drukwaarden die optreden tijdens de meting ★ Overspanning Alarm: de alarmdrempel kan willekeurig worden ingesteld binnen het meetbereik ★ Timer -afsluiting: u kunt een timer instellen om af te sluiten | |||||
| Analoge wijzerplaat | ★ Drukpercentage indicatie: de aanwijzer toont het percentage van het bereik van de drukmeting in de vorm van een ventilator ★ Drukfluctuatie -indicatie: de swing van een aanwijzer geeft aan hoeveel de aangrenzende secundaire drukmeting fluctueert ★ Druk Alarmdruk Drempelindicatie: de opstelling van drie aanwijzingen wordt gebruikt om aan te tonen of de huidige drukwaarde de alarmdrempel overschrijdt | |||||
| Op het scherm display | FSTN LCD -scherm; 5-cijfers weergave; Blauwe achtergrondverlichting | |||||
| Voedingsmodus | Ingebouwde batterij (raadpleeg de handleiding voor het batterijmodel) | |||||
| Seismische beoordeling | V · H · 3 | |||||
| Ingress bescherming | IP63 | |||||
| De standaard afdwingen | JB/T 7392 | |||||
| OPMERKING: het kan ook worden gemaakt in pijpdraden of taps toelopende pijpdraden volgens gebruikersvereisten (zie selectiegids). | ||||||
◆ Afmetingen:
| Radiaal direct (I.) | Axiaal Excentriek direct (ii.) |
| Axiale excentrieke spoelbevestiging (iv.) | Radiale convexe mount (vi.) |
| Model | Afmetingen ( mm )) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
