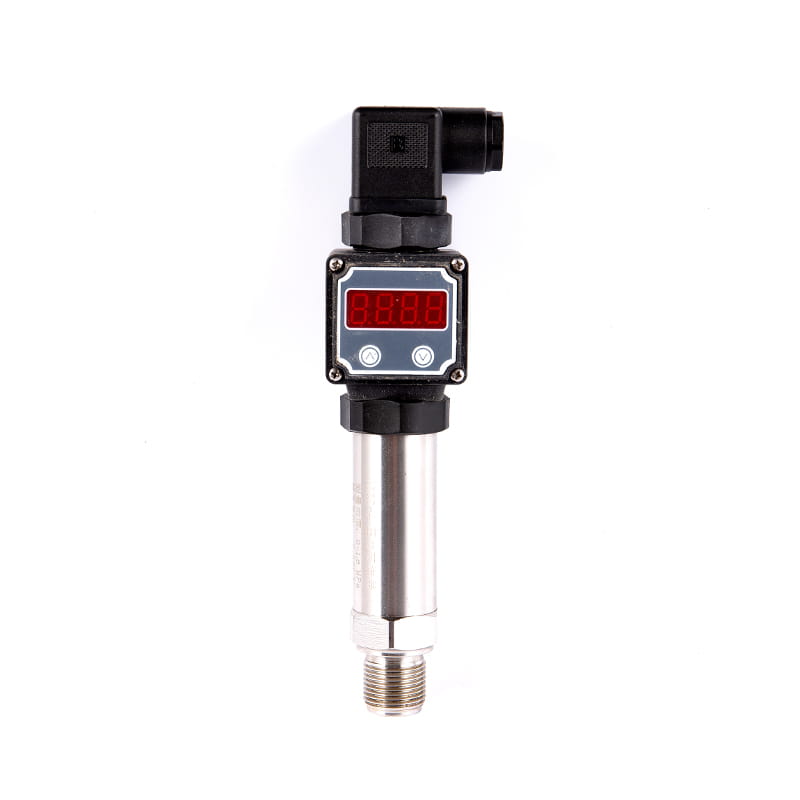

YSZC-4 serie compacte druktransmitter

1. Overzicht

Deze druktransmitter heeft een hoge gevoeligheid, hoge precisie en een sterk anti-overbelastingsvermogen. De sensor en het versterkingscircuit zijn vervaardigd door geïmporteerde sensoren en zijn sterk geïntegreerd; De schaal is een integrale roestvrijstalen buis en het nulpunt en de versterking van het circuit hoeven niet te worden aangepast; Sterk anti-interferentievermogen, zuur- en alkalibestendigheid, stabiliteit en betrouwbaarheid op lange termijn.

Krijg een citaat

2. Hoe het werkt

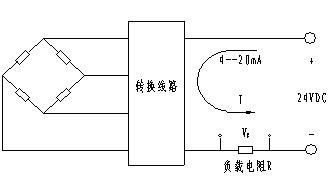

De compacte druktransmitter maakt gebruik van geïmporteerde drukchips en de gevoelige componenten worden verbonden met Wheatstone-bruggen door diffusie- of ionenimplantatieprocessen, en de drukgevoelige diafragma's worden onder de bruggen gevormd door microbewerkingstechnologie. Wanneer er druk wordt uitgeoefend op het membraan, verandert de weerstandswaarde en wordt een lineair uitgangssignaal gegenereerd dat evenredig is aan de uitgeoefende druk. We voegen een gelijkstroomvoeding toe aan de Wheatstone-brug en deze zal een gelijkspanningssignaal produceren. Na de secundaire conversielijn wordt de 4mA ~ 20mA-uitvoer van het tweedraadssysteem gerealiseerd.

3. Functionele kenmerken

◆ Goede stabiliteit, volheid, nulstabiliteit op lange termijn tot 0,2%FS/ jaar. In het bereik van compensatietemperatuur 0 °C~ 70 °C, de temperatuurdrift is kleiner dan 0,2%FS, en de temperatuurdrift is minder dan 0,5%FS binnen het gehele toegestane bedrijfstemperatuurbereik.

◆ Met omkeerbeveiliging en stroombegrenzend beveiligingscircuit raakt de zender niet beschadigd wanneer de positieve en negatieve polen tijdens de installatie worden omgedraaid , en de zender zal automatisch de stroom binnenin beperken 35mA wanneer het abnormaal is.

◆ Stevige structuur, geen bewegende delen, hoge betrouwbaarheid, lange levensduur.

◆ Gas, water, olie en stoom kunnen met hoge nauwkeurigheid worden gemeten en worden niet beïnvloed door de massa van het gemeten medium.

◆ Eenvoudige installatie, eenvoudige structuur, economisch en duurzaam.

4. Belangrijkste technische parameters

Meetbereik	( 0 ~ 10 ） kPa ~（ 0-40 ） MPa
Maximale overbelasting	2 maal het standaardbereik
Vormen van druk	Overdruk, licht drukverschil
Nauwkeurigheidsklasse	0,5%F · S
Voedingsspanning	24 V gelijkstroom
Belastingsweerstand	≤ 250 Ω
Meetmedium	Dampspanning of gassen, vloeistoffen
Stabiliteit op lange termijn	± 0,2% V · S/ jaar
Relatieve vochtigheid van de omgeving	≤ 95%
Compenseer de temperatuur	0 ℃～ 70 ℃
Bedrijfstemperatuur	-10 ℃～ 70 ℃

5. Structureel kenmerken

behuizing	Monolithisch roestvrij staal
Materiaal hoofdstructuur	SUS304 、 SUS316
Drukaansluiting	M20 × 1.5

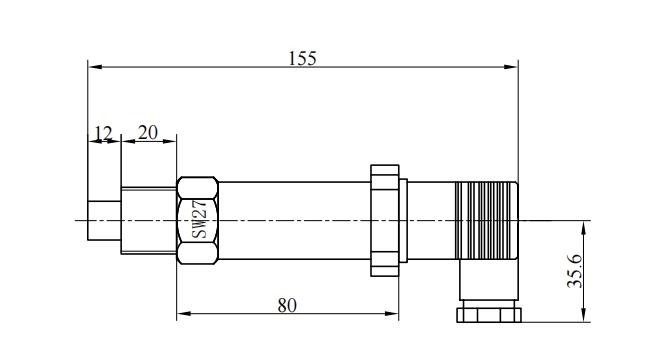

6 . Afmetingen

7. Voorzorgsmaatregelen

◆ Alle geleverde producten worden vergezeld van instructiehandleidingen en certificaten, inclusief productnummers, technische parameters, fabrieksdata, enz.. Controleer deze zorgvuldig om fouten te voorkomen.

◆ Knijp niet rechtstreeks met een hard voorwerp in het zendermembraan om beschadiging van de zender te voorkomen.

◆ Controleer tijdens de installatie, afhankelijk van de productaansluitmethode en het schroefdraadtype, of de veldinterface consistent is met de productinterface en draai deze langzaam vast bij het aansluiten, en het koppel kan niet direct worden toegevoegd aan de zenderbehuizing, maar kan alleen worden toegevoegd aan de zeshoekige drukinterface.

◆ Bij aansluiting op de voeding moet deze worden aangesloten in strikte overeenstemming met de bedradingsinstructies van ons bedrijf.

◆ De overbelastingsdruk van de zender mag niet overschrijden 200 % van het meetbereik.

◆ Als er tijdens het gebruik een abnormaliteit wordt aangetroffen, moet de stroom worden uitgeschakeld, moet het gebruik worden gestopt en moet de inspectie worden uitgevoerd, of moet u rechtstreeks contact opnemen met de technische afdeling van ons bedrijf.

◆ Tijdens transport en opslag moet de originele verpakking worden hersteld en opgeslagen in een koel, droog en geventileerd magazijn.

8. Elektrisch aansluiting en drukinterface

◆ Drukinterfacedraad: M20 × 1.5

◆ Elektrische bedrading: gele draad, rode lijn: signaal lijn zwarte draad: beschermende aarding.
