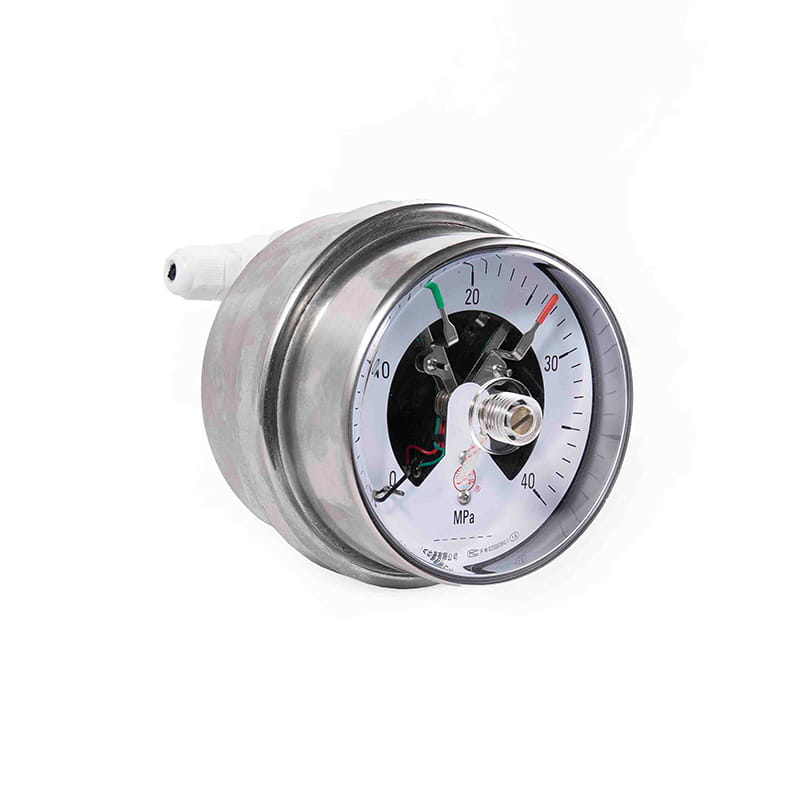

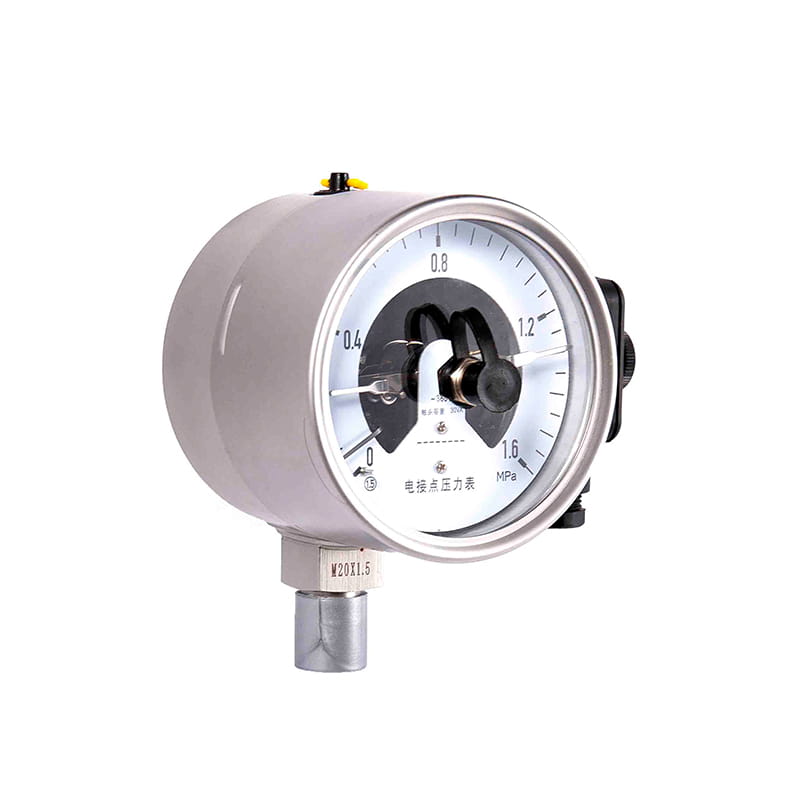

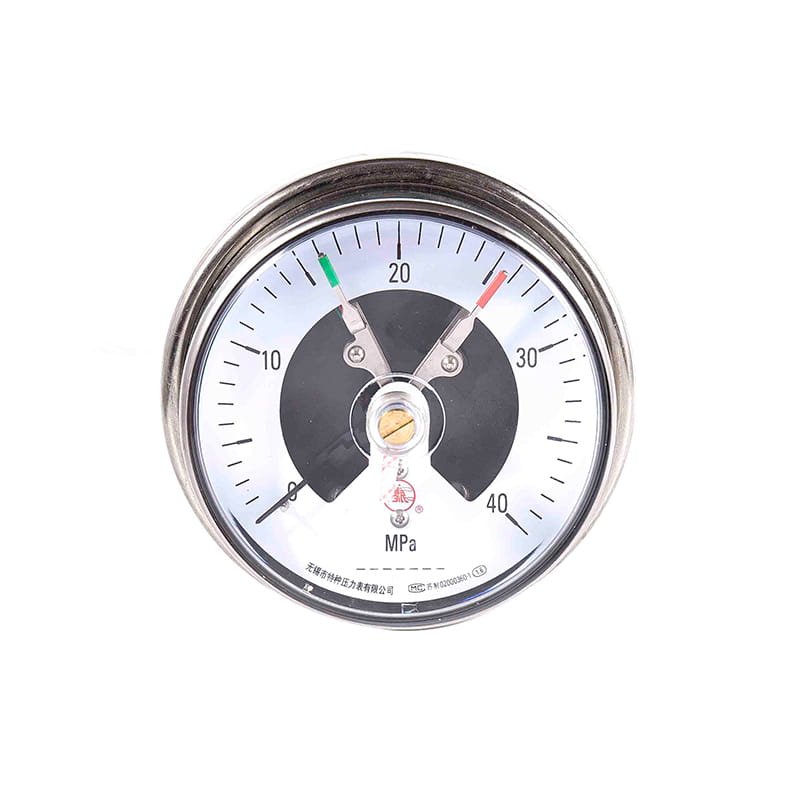

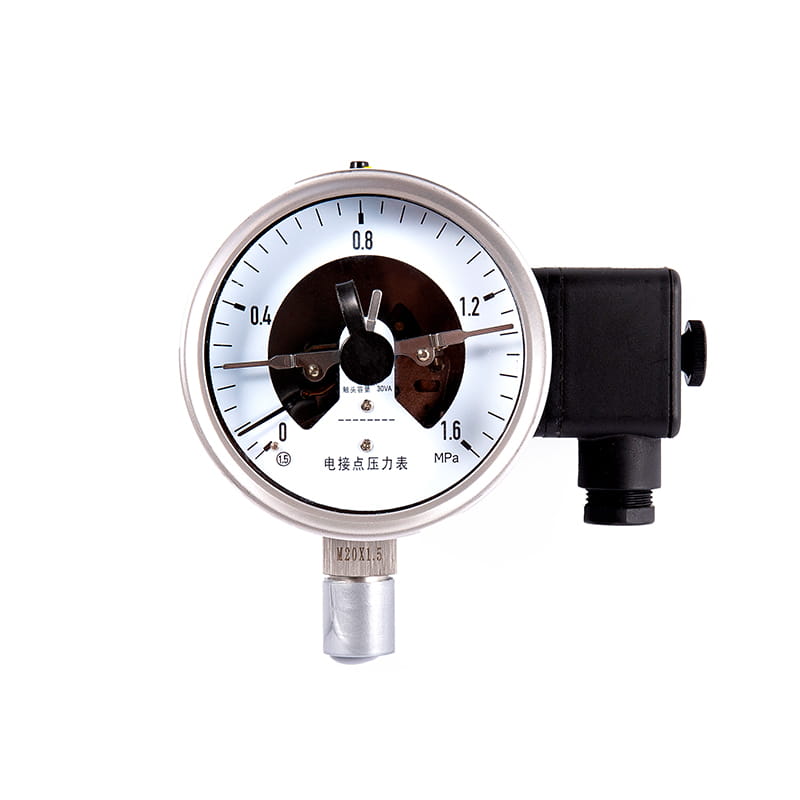

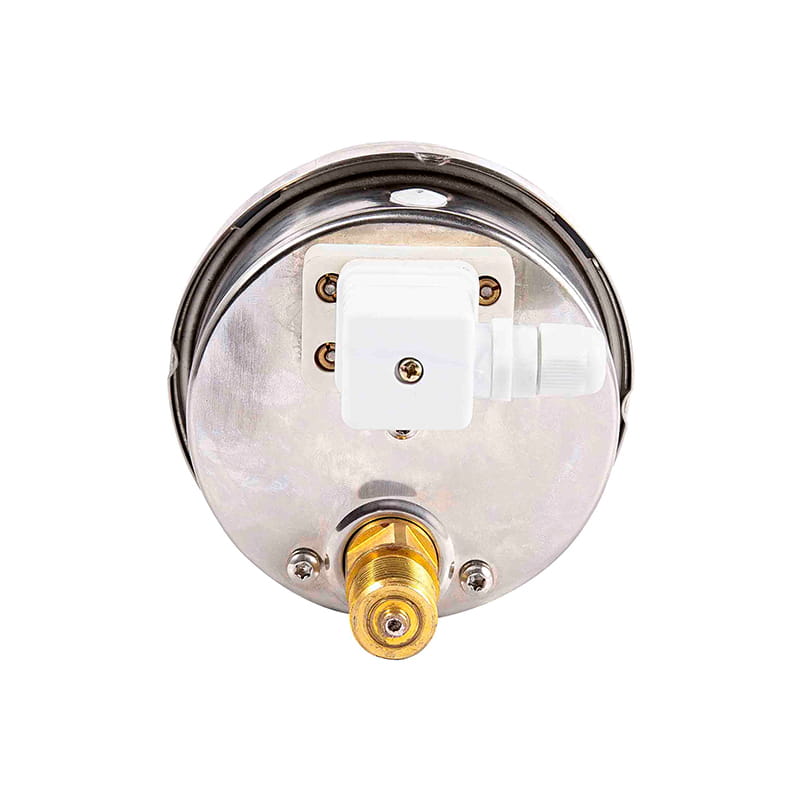

YXD -serie Foto -elektrische elektrische contactpersermeter

◆ Model: YXD100 YXD150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, high control accuracy, excellent Schakelkenmerken. Het wordt veel gebruikt in petroleum, chemische industrie, metallurgie, kernenergietechnologie en frequent schakelproces.

Het instrument is geschikt voor stabiele en betrouwbare metingen en controle van de druk van vloeistoffen, gassen of dampen zonder explosie, niet-kristallisatie, niet-oplosmiddel en niet-corrosief effect op koper- en koperlegeringen.

Dit type instrument heeft een nieuw hulpprogramma -patent, octrooinummer verkregen: 99229277.8 .

◆ Als het nodig is om een schokbestendige typemeter te maken, kan deze worden gevuld met glycerine of siliconenolie.

Krijg een citaat

◆ Technische parameters:

Model

YXD100

YXD150

Nominale diameter

Φ 100

Φ 150

Montagetype

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Passende draden

M20 × 1.5

Nauwkeurigheidsklasse

1.6

Meetbereik

（ MPA ）

Ware ruimte: -0.1 ~ 0

Drukvacuüm: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

Druk: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Omgevingscondities van gebruik

Temperatuur: -10 ° C ~ 55 ° C; Relatieve vochtigheid: ≤ 75 %.

Elektrische parameters

★ Maximale belasting: 7A 250V AC; 7A 30V DC

★ Voedingspanning: 220V AC

★ stroomverbruik: ≤2.2va

★ ELEKTRISCHE LEVEN: 105 tijd

★ Regelingsmodus: volledige verstelbare boven- en ondergrenzen, bovenste bovengrenzen (dubbele bovengrenzen), onderste ondergrenzen (dubbele ondergrenzen) en andere langzame foto-elektrische schakelaars

Bedrading

Instrumentplug-in

Controllers

Externe bedrading

Ondergrens

Bovengrens

Normaal gesproken open

Medium

Normaal gesproken gesloten

Normaal gesproken open

Medium

Normaal gesproken gesloten

220V AC -voeding

Trillingsweerstandsbeoordeling

V · H · 3

Bourdon -buismateriaal

QSN4-0.3

Ingress bescherming

IP64

De standaard afdwingen

OPMERKING: De gewrichtsschema kan worden gemaakt in een pijpdraad van taps toelopende buisdraad volgens gebruikersvereisten (zie selectiegids).

◆ Technische parameters of YXG-K controleur

werk werk artikel stukken	Stroomvoorziening	AC 220V
	Stroomverbruik	1.2W
	Omgevingstemperatuur	5 ℃ ~ 40 ℃
	Relatieve vochtigheid	10% ~ 75%
Verliezen uit Aanraken Punt	Nominale belasting (resistief).	AC 250V 8A ； DC 30V 8A
	Elektrisch leven	105 tijd
	Mechanisch leven	1.000.000 tijd
	Contacttype	Ondergrens: normaal gesloten, normaal geopend Bovengrens: normaal gesloten, normaal open
P.S stukken	1.35X begeleidingstrail 1 deel. 2 . 2 stukken van geleidingsrail terminal bevestigingen.

◆ Instrumentafmetingen:

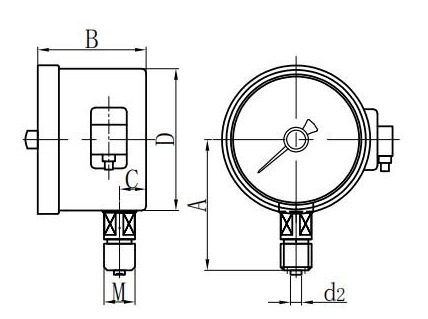

Radiaal direct (I.)

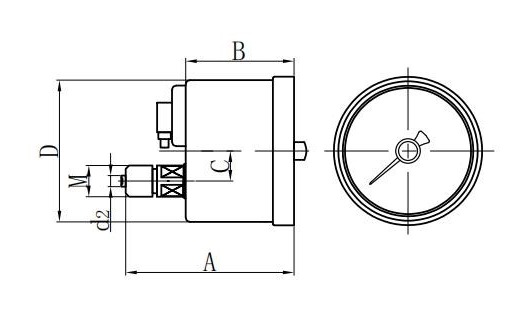

Axiaal Excentriek direct (ii.)

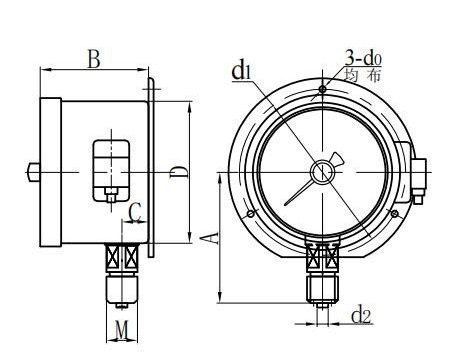

Radiale convexe mount (vi.)

Axiale excentrieke spoelbevestiging (iv.)

Model	Afmetingen ( mm ))
Model	A	B	C	D	D0	D1	D2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
