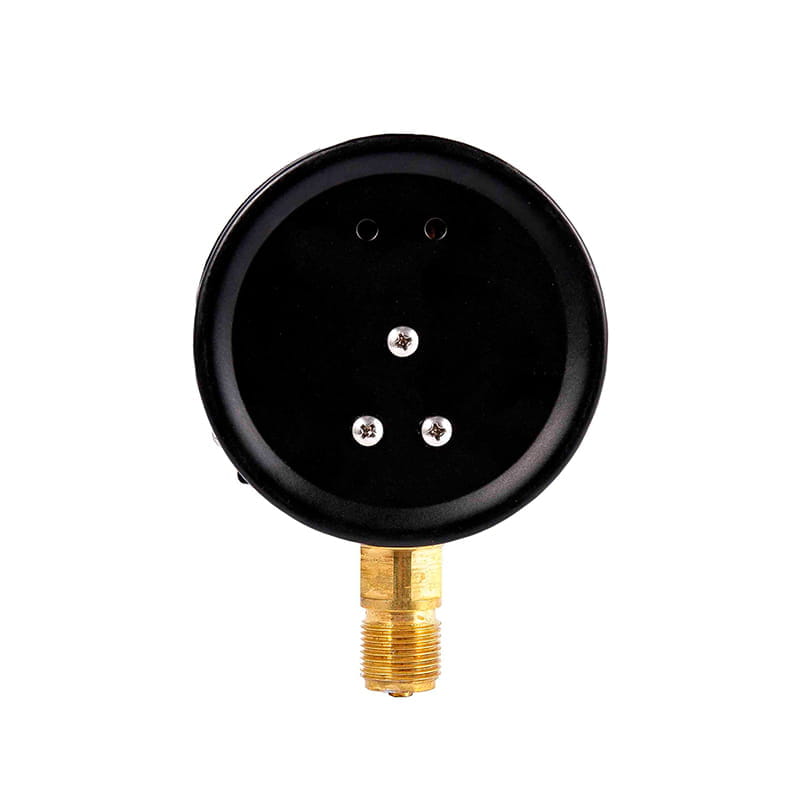

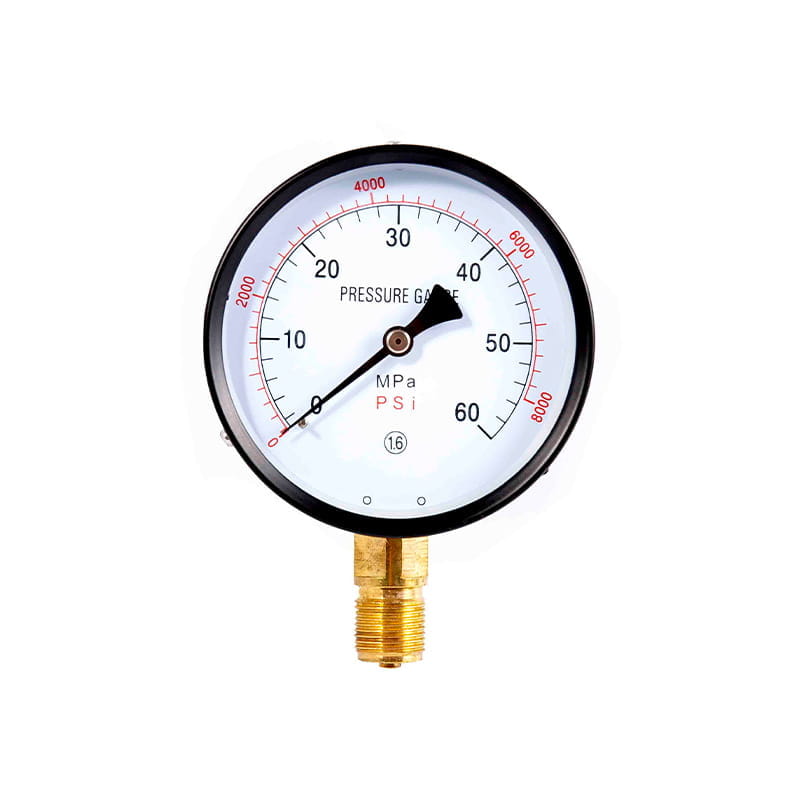

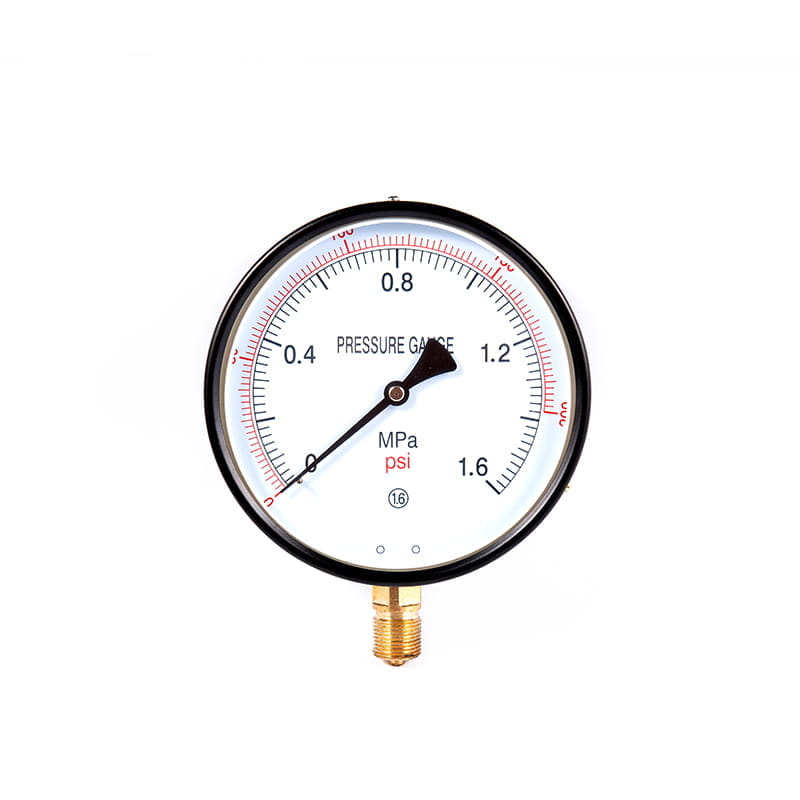

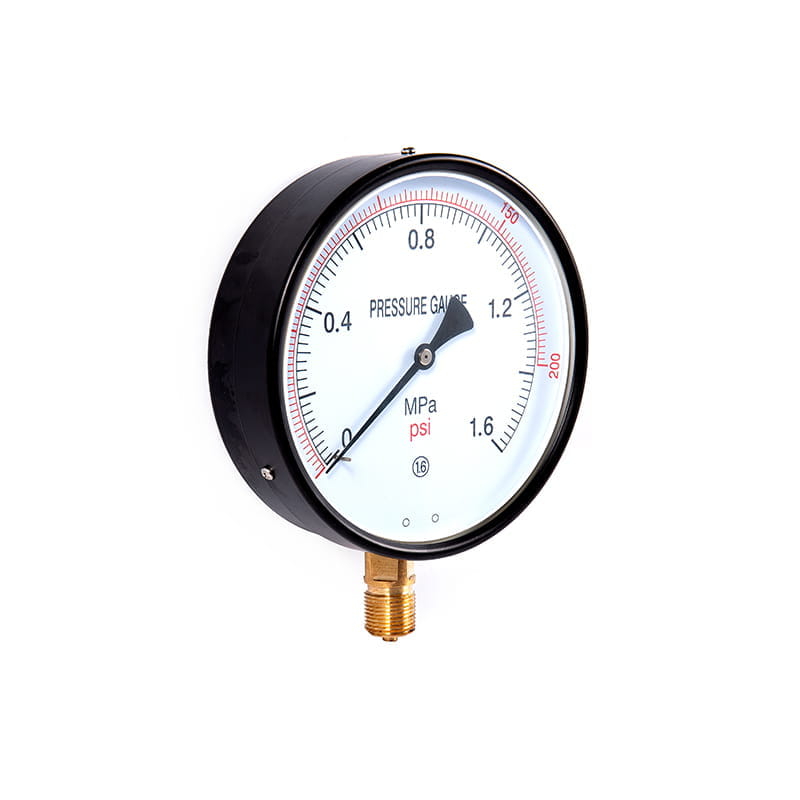

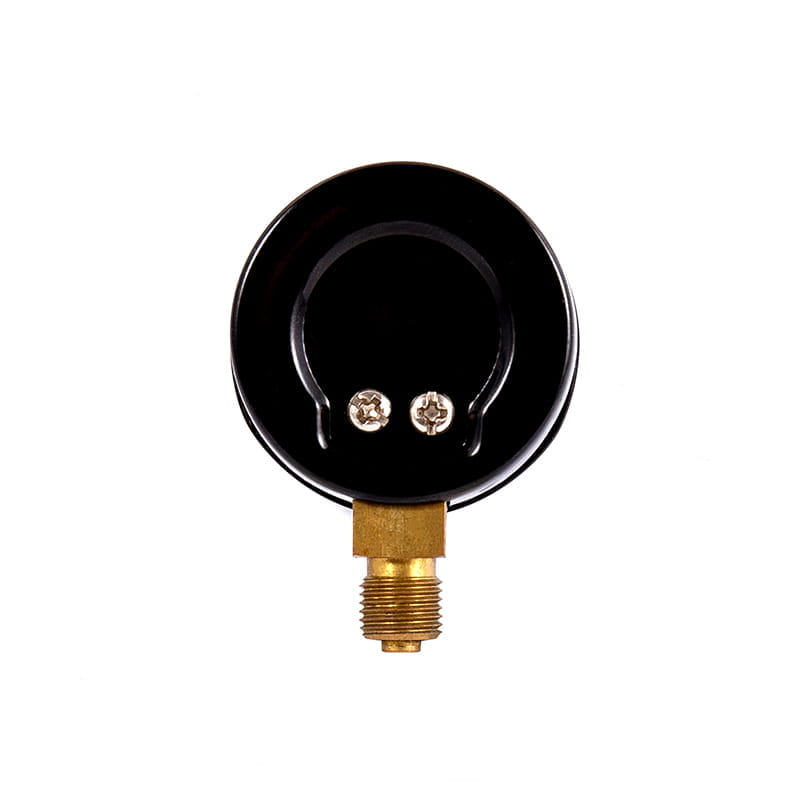

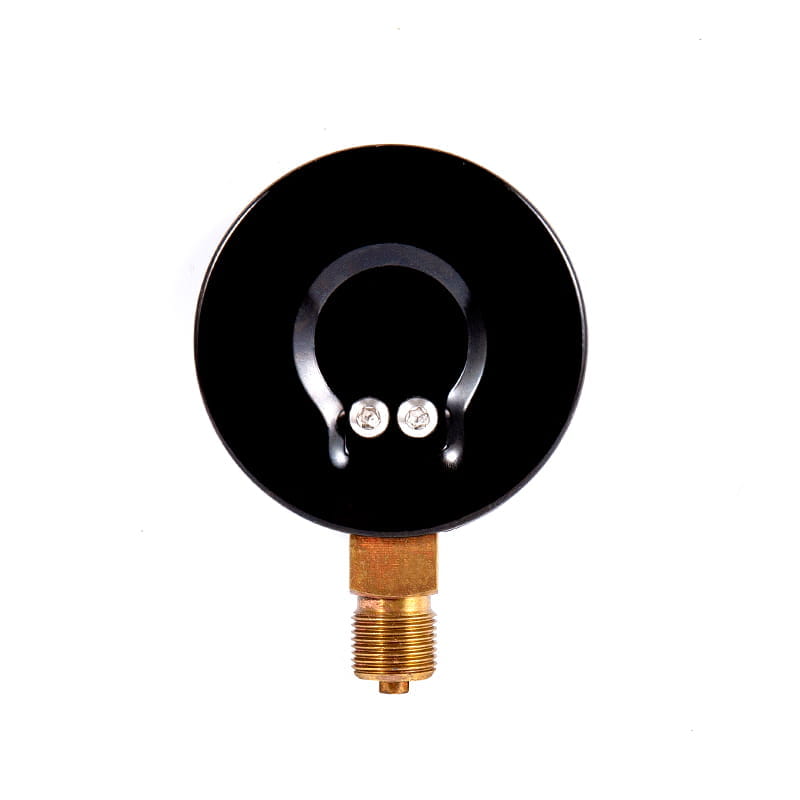

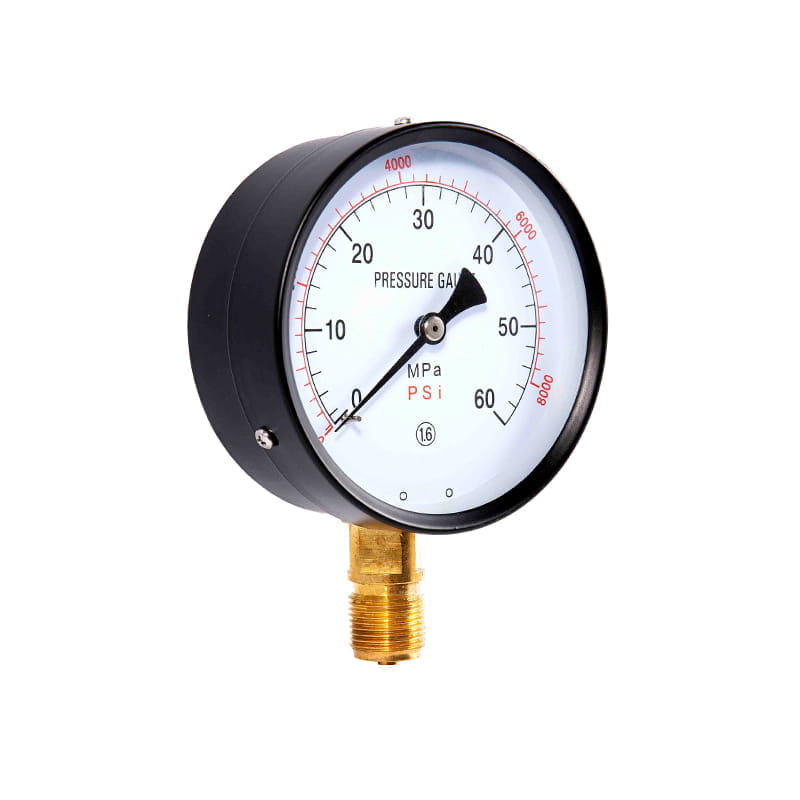

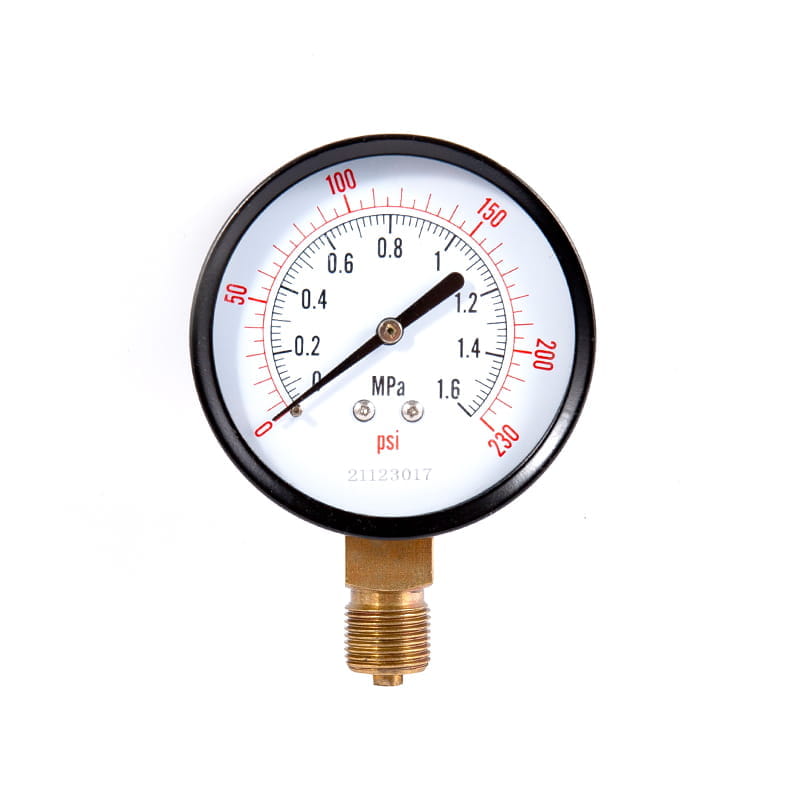

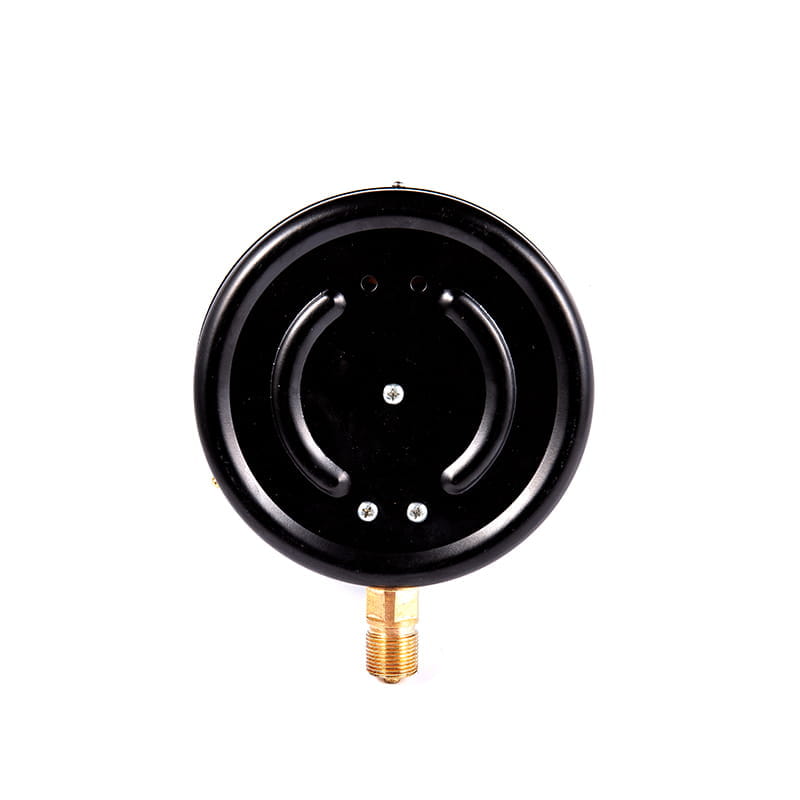

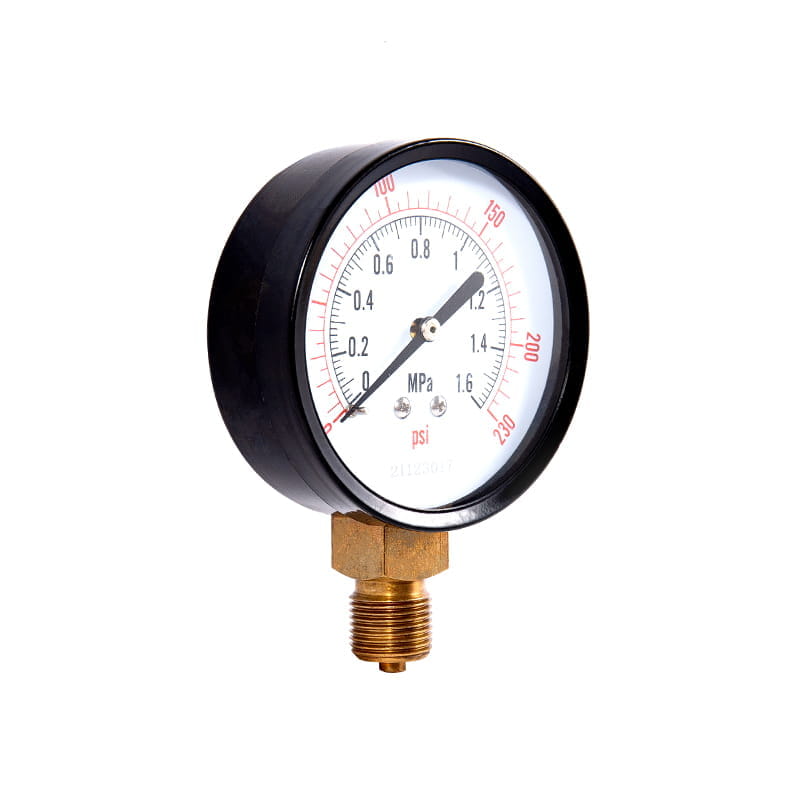

◆ Model: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Gebruik: deze reeks instrumenten is geschikt voor het meten van de druk van vloeistof, gas of stoom die geen explosievaar heeft, niet kristalliseert, stold niet en heeft geen corrosief effect op koper- en koperenlegering.
◆ In praktische toepassing, volgens de speciale kenmerken van verschillende media (zoals olieverbod, brandpreventie, corrosieweerstand, enz.), Zijn de vereisten van het instrument verschillend, dus deze reeks instrumenten leiden veel overeenkomstige speciale instrumenten af, hun nominale diameter, installatietype, Connector -thread, nauwkeurigheidsniveau, meetbereik, enz.
1.1 Geschikt voor het meten van de druk van ontvlambare en explosieve media. Het is ten strengste verboden om contact te maken met vettige brandbare stoffen. De ontvangstbehandeling wordt gemaakt voordat de fabriek verlaat en deze wordt getest op geen vet.
1.1.1 YO -serie zuurstofstructmeter
1.1.2 YH -serie Waterstofdrukmeter
1.1.3 YY -serie Acetyleen drukmeter
1.2 De gebruikte materialen zijn bestand tegen de corrosie van het medium of het instrument heeft geen invloed op het medium en zorgen ervoor dat de detecterende elementen en interfaces schoon zijn en vrij van vet.
1.2.1 YA -serie Ammoniak -manometer
1.2.2 YDQ -serie stikstofstructuur
◆ Technische parameters:
| Modelnummer | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Nominale diameter | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Installatieformulier | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Connectordraad | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Nauwkeurigheidsklasse | 2.5 | 1.6 | |||||||
| Meetbereik （ MPA ） | Vacant: -0.1 ～ 0 Drukvacuüm: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Omgevingsomstandigheden van gebruik | TEMP: -40 ℃～ 70 ℃ | ||||||||
| Trillingsbeoordeling | V · H · 3 | ||||||||
| Borden buismateriaal | QSN4-0.3 | ||||||||
| Beschermingsklasse | IP54 、 IP65 | ||||||||
| Implementatienormen | GB/T 1226 | ||||||||
| OPMERKING: 1. Gezamenlijke threads kunnen worden aangepast volgens de vereisten van de gebruikers. | |||||||||

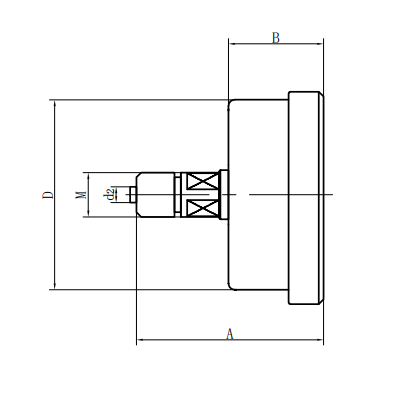

◆ Externe afmetingen:

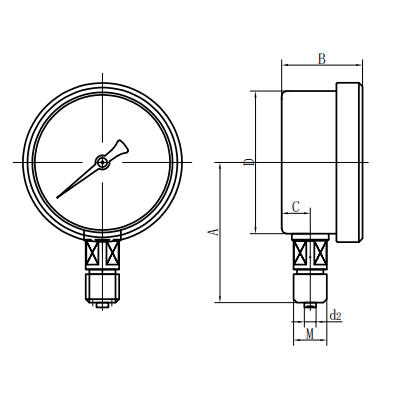

| Radiaal direct type (ⅰ) | Axiaal excentriek direct type (ⅱ ⅱ ⅱ ⅱ) |

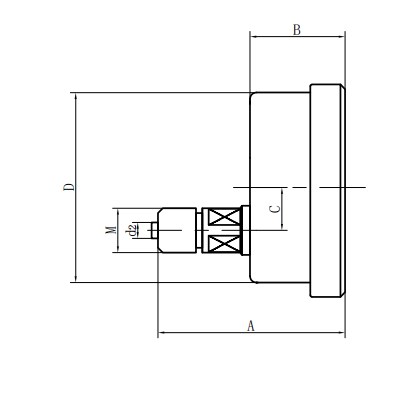

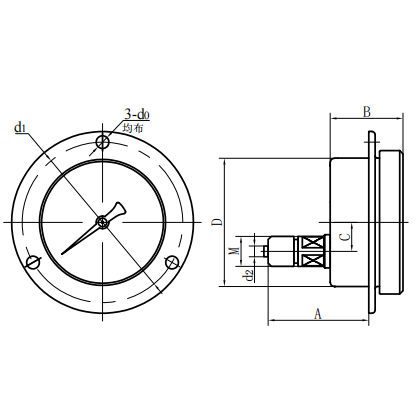

| Axiaal concentrisch direct type (iii) | Axiaal excentriek inserttype (iv) |

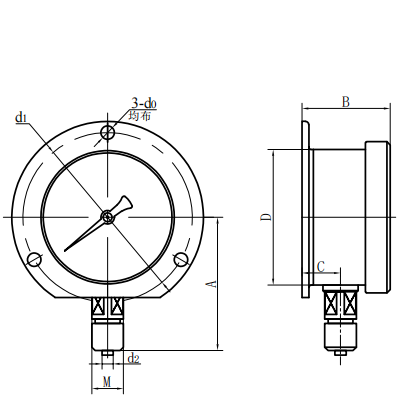

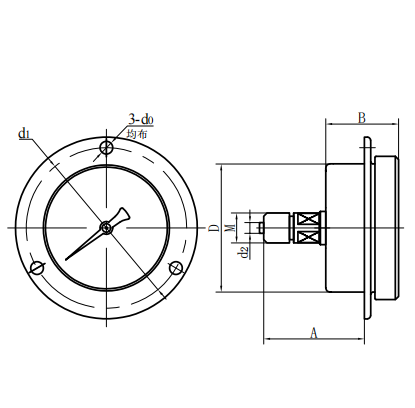

| Axiaal concentrisch invoegtype (V) | Radiaal convex type (vi) |
| Modelnummer | Algemene afmetingen （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
