◆ Model: YG60 YG100 YG150
◆ Gebruik: alle delen van deze reeks meters zijn gemaakt van roestvrij staal en de belangrijkste onderdelen zijn gemaakt van 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L, enz. Het lassen van elk onderdeel wordt gemaakt door een speciaal proces. Onder hen heeft de corrosieresistente drukmeter hoge temperatuur een uitstekende hoge-temperatuur- en corrosiebestendige prestaties, geschikt voor corrosieve omgevingen, kan zwakke corrosieve, maar niet kristallisatie, niet-consolidatie, lage viscositeit hoge-temperatuurmedia detecteren. Op grote schaal gebruikt in aardolie, chemische, pesticide, rubber, aardgas en andere industrieën.
◆ Technische parameTers :
| Modelnummer | YG60 | YG100 | YG150 | ||
| Nominale diameTer | Φ 60 | Φ 100 | Φ 150 | ||
| Montagetype | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Connectordraad | M14 × 1.5 | M20 × 1.5 | |||
| Nauwkeurigheidsklasse | 2.5 | 1.6 | |||
| Meetbereik （ MPA ） | Vacant: -0.1 ～ 0 Drukvacuüm: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Omgevingsomstandigheden van gebruik | Temperatuur : -40 ℃～ 70 ℃ | ||||
| Temperatuur | Directe installatie: ≤ 150 ℃ | ||||
| Temperatuur: ≤ 500 ℃ | |||||
| Temperatuureffectfout | Δ ＝ ± （δ K Δ t ） Δ— - De toelaatbare waarde van de weergavewaardefout wanneer de omgevingstemperatuur afwijkt van 20 ± ± 5 ℃ en de toelaatbare waarde van de weergavesfout wanneer de omgevingstemperatuur afwijkt van 20 ± 5 ℃. Reken δ - - de absolute waarde van de intrinsieke fout van het instrument. Reken K - - Temperatuureffectcoëfficiënt met een waarde van 0,04%/° C Δ t ——∣temperatuur van het medium bij de Bourdon -buis ℃ -25∣ | ||||
| Trillingsbeoordeling | V · H · 3 | ||||
| Borden buismateriaal | OCR18NI12MO2TI ； SUS316 ； SUS316L | ||||
| Huisvesting, connectormateriaal | 1cr18ni9ti ； SUS304 | ||||
| Beschermingsklasse | IP65 | ||||
| Implementatienormen | GB/T 1226 | ||||
| OPMERKING: 1. Gezamenlijke threads kunnen worden aangepast volgens de vereisten van de gebruikers. | |||||
◆ Externe afmetingen:

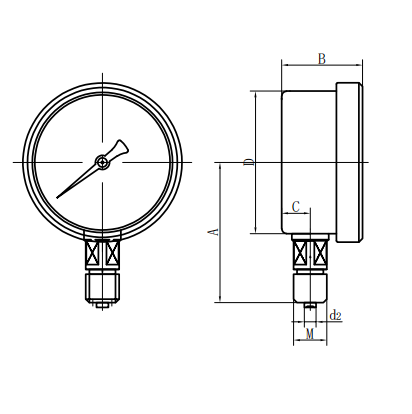

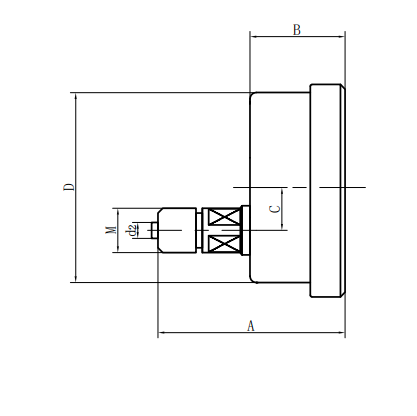

| Radiaal direct type (ⅰ) | Axiaal excentriek direct type (ⅱ ⅱ ⅱ ⅱ) |

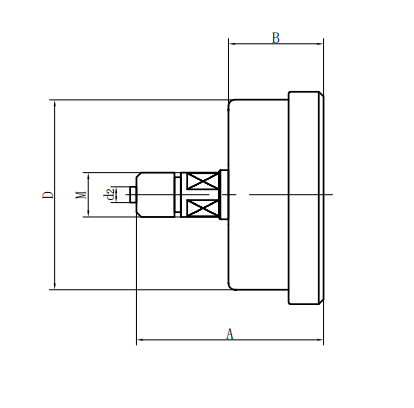

| Axiaal concentrisch direct type (iii) | Axiaal excentriek inserttype (iv) |

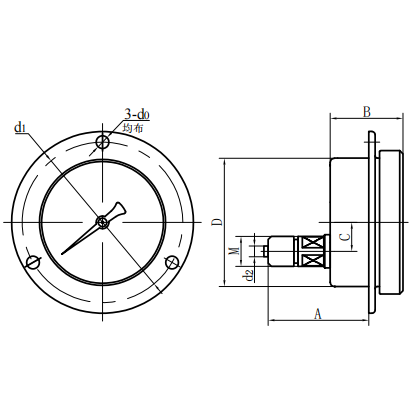

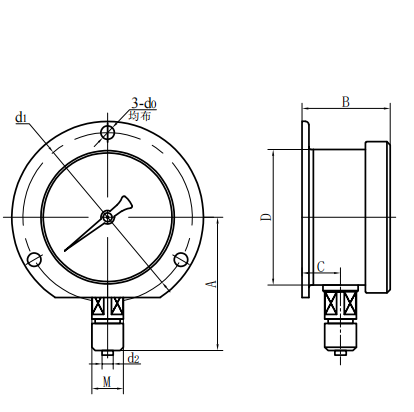

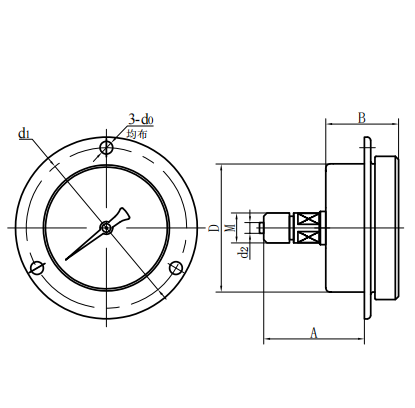

| Axiaal concentrisch invoegtype (V) | Radiaal convex type (vi) |
| Modelnummer | Algemene afmetingen （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YG60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YG60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YG60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
