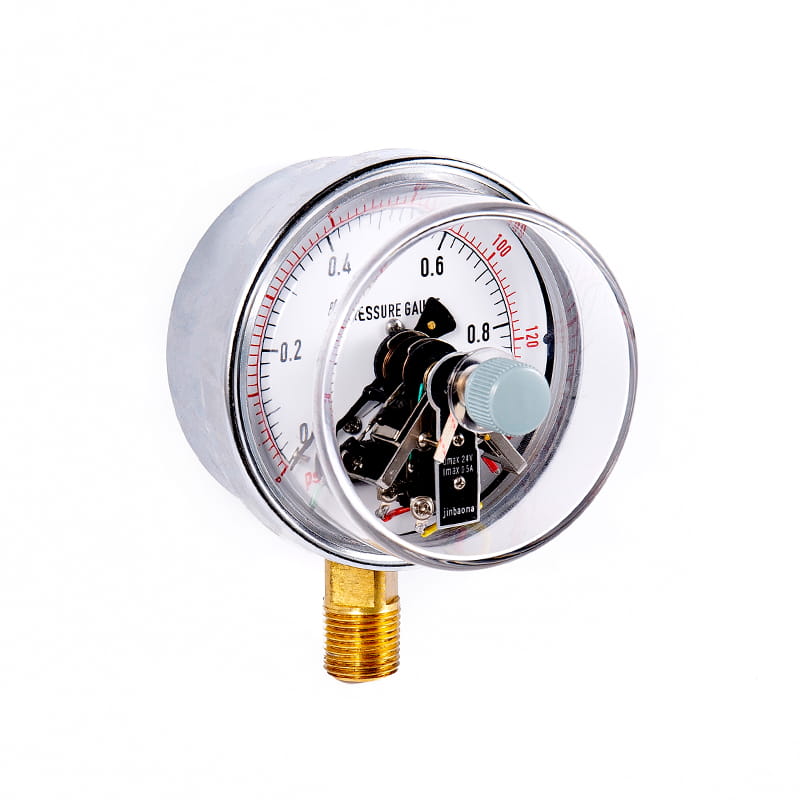

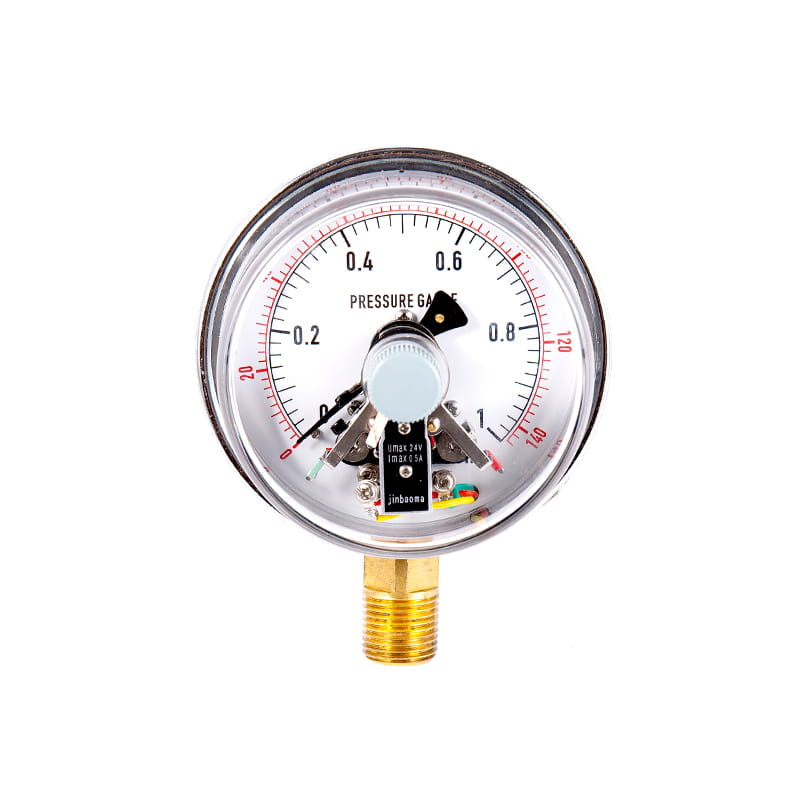

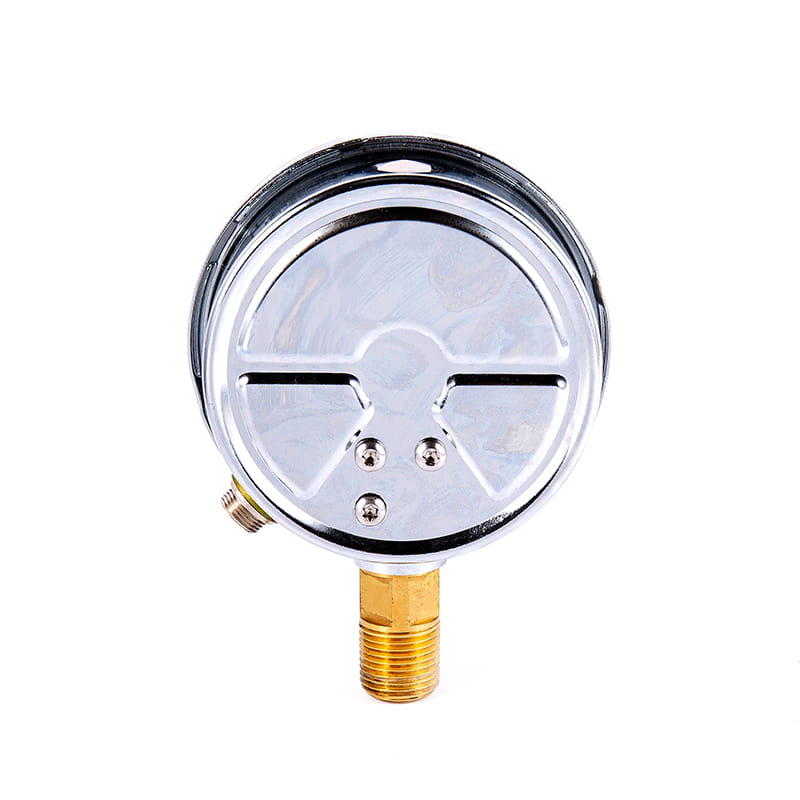

YXCM -serie magnetische gevoelige elektrische contactpersermeter

◆ Model: YXCM100 YXCM150

◆ Gebruik: dit soort instrument is een ideaal alternatief voor de met magnetische geassisteerde elektrische contactpersoon, het behoudt de voordelen van de traditionele elektrische contactpersoon met intuïtieve indicatie en eenvoudige aanpassing, en maakt fundamentele verbeteringen in de binnenkant van het instrument, met behulp van magnetische inductie geïntegreerd circuit om signalen te verzamelen, zonder mate-mate-keren, een winst-anti-interferentie, snelle en gevoelige werkzaamheden, Accurate Signal Signalistical, Access Access Signalistiek, Accurate Signal Signistic Signistic. Het kan gemakkelijk met elkaar worden verbonden met Pc Boards, optocouplers, programmacontrollers en andere elektronische circuits, en kunnen rechtstreeks kleine stroomrelais of contactoren aansturen.

Het instrument is geschikt voor het meten van de druk van vloeistoffen, gassen of dampen die niet-explosief, niet-kristalliseerd, niet-oplosbaar zijn en geen corrosief effect hebben op koper- en koperlegeringen.

◆ Als het nodig is om een schokbestendige typemeter te maken, kan deze worden gevuld met glycerine of siliconenolie.

Krijg een citaat

◆ Technische parameters:

Model		YXCM100			YXCM150
Nominale diameter		Φ 100			Φ 150
Montagetype	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Passende draden		M20 × 1.5
Nauwkeurigheidsklasse		1.6
Meetbereik （ MPA ）		WAAR ruimte: -0.1 ~ 0 Drukvacuüm: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Omgevingsomstandigheden van gebruik		Temperatuur: -10 ° C ~ 55 ° C; Relatieve vochtigheid: ≤ 75 Reken
Elektrische parameters		★ Max Load: 5A 220V AC; 5A 30V DC ★ Voedingspanning: 24V DC ★ stroomverbruik: ≤1,5va ★ ELEKTRISCHE LEVEN: 105 tijd ★ Regelingsmodus: volledige verstelbare boven- en ondergrenzen, bovenste bovengrenzen (dubbele bovengrenzen), onderste ondergrenzen (dubbele ondergrenzen) en andere langzame magnetische inductieschakelaars
Bedrading		Luchtvaartpluggen	1	2		3	4	5
		Lijn kleur	rood	groente		geel	zwart	palmboom
		Uitgangsterminals	bovengrens	ondergrens		openbaar	stroomvoorziening negatieve elektrode	stroomvoorziening kathode
Trillingsweerstandsbeoordeling		V · H · 3
Bourdon -buismateriaal		QSN4-0.3
Ingress bescherming		IP54
De standaard afdwingen
OPMERKING: De gewrichtshread kan worden gemaakt in pijpdraad of taps toelopende pijpdraad volgens de gebruikersvereisten (zie selectiegids).

◆ Afmetingen:

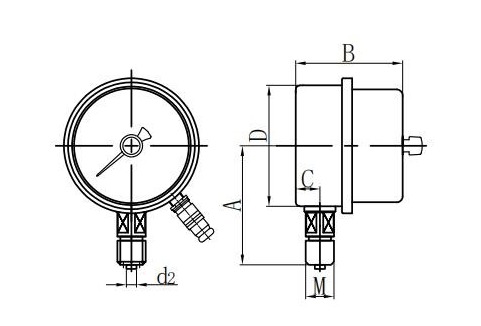

Radiaal direct (I.)

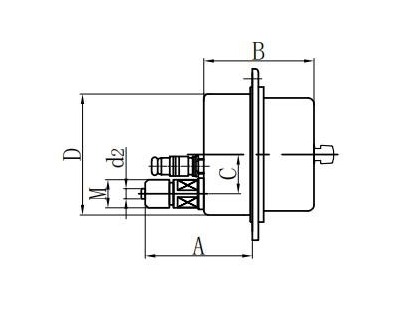

Axiaal Excentriek direct (ii.)

Axiale excentrieke spoelbevestiging (iv.)

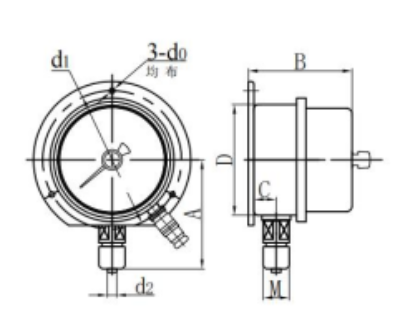

Radiale convexe mount (vi.)

Model	Afmetingen ( mm ))
Model	A	B	C	D	D0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
