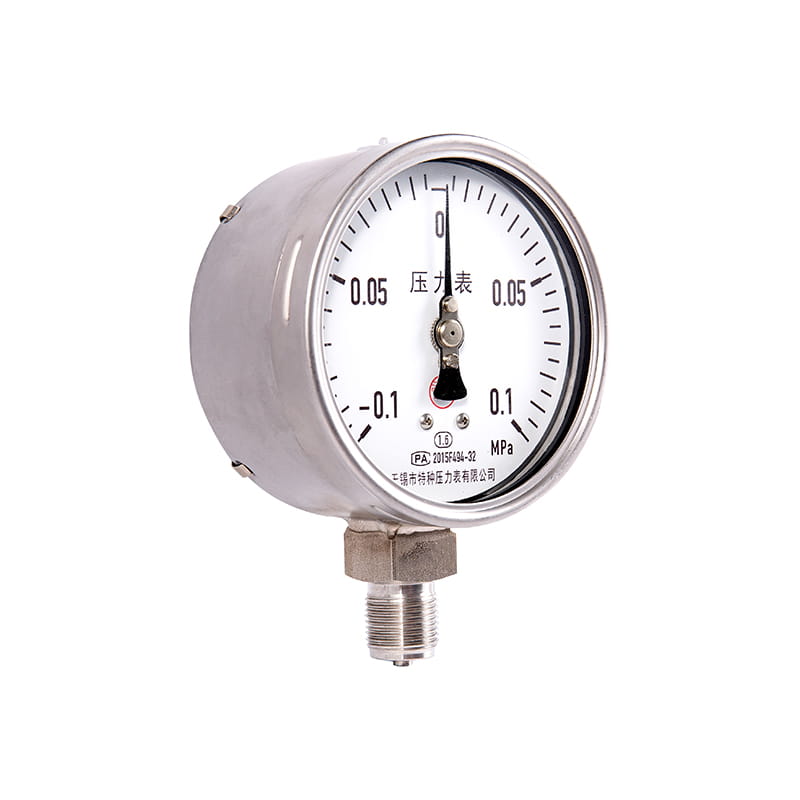

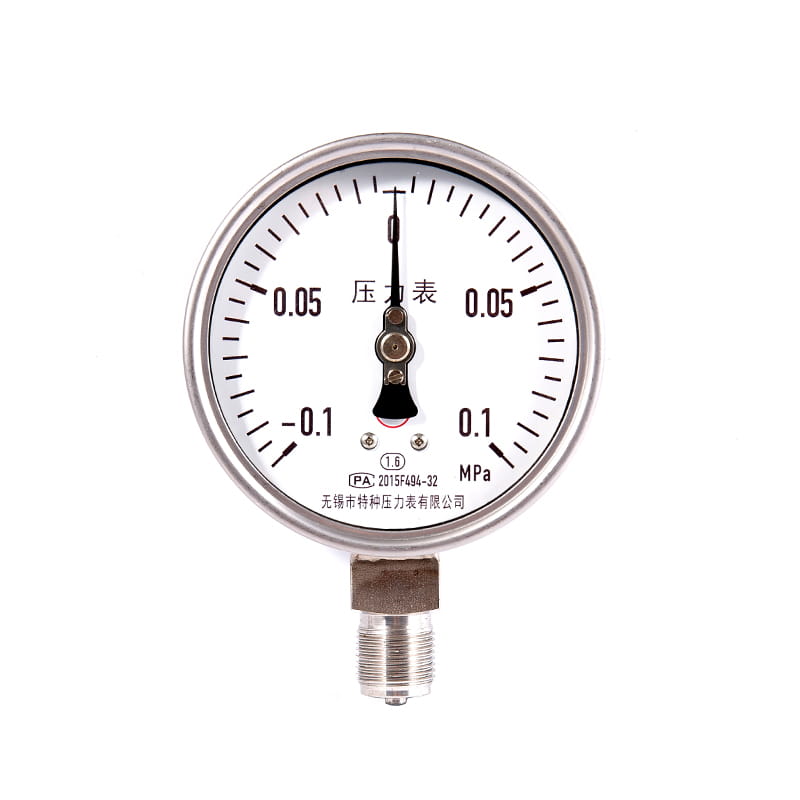

◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ Gebruik: deze reeks meters is allemaal gemaakt van roestvrij staal, met interne veiligheidsschema en drukverlichtingsgaten bovenaan om overmatige druk in de behuizing af te geven als gevolg van breuk veroorzaakt door overbelasting of vermoeidheid van elastische elementen, om de veiligheid van operatoren en apparatuur en faciliteiten te beschermen, en er is een vloeistofgevulde stop en een intern compensatie van diafers die het diaferen van de top van de toppositie kunnen worden ingevuld. Veiligheidsgevoelige veiligheidsmeters zijn trillingsbestendig, waardoor schade aan de binnenkant van de meter door trillingen wordt voorkomen en de interne componenten smeren om slijtage en corrosie te minimaliseren.
Deze meters worden veel gebruikt bij het boren, raffineren, chemisch, voedsel, farmaceutisch, mariene, offshore olieplatforms en andere industrieën.
| modelnummer | YQ60 | YQ100 | YQ150 | |
| Nominale diameter | Φ 60 | Φ 100 | Φ 150 | |
| Installatieformulier | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Connectordraad | M14 × 1.5 | M20 × 1.5 | ||
| Nauwkeurigheidsklasse | 2.5 | 1.6 | ||
| Meetbereik （ MPA ） | Vacant: -0.1 ～ 0 Drukvacuüm: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Omgevingsomstandigheden van gebruik | TEMP: -40 ℃～ 70 ℃ | |||
| trillingsbeoordeling | V · H · 3 | |||
| Borden buismateriaal | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| Case en connectormateriaal | 1cr18ni9ti ； SUS304 | |||
| Beschermingsklasse | IP65 | |||
| Implementatienormen | GB/T1226 | |||
| OPMERKING: 1. Gezamenlijke threads kunnen worden aangepast volgens de vereisten van de gebruikers. | ||||
◆ Externe afmetingen:

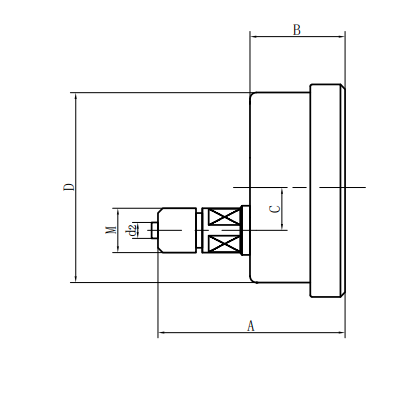

| Radiaal direct type (ⅰ) | Axiaal excentriek direct type (ⅱ ⅱ ⅱ ⅱ) |

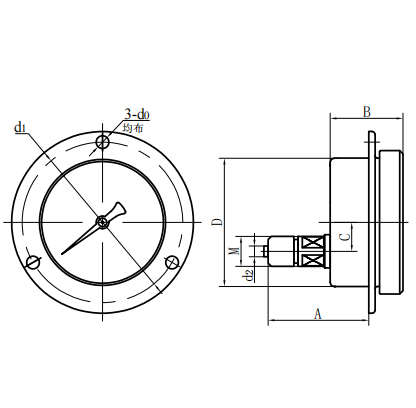

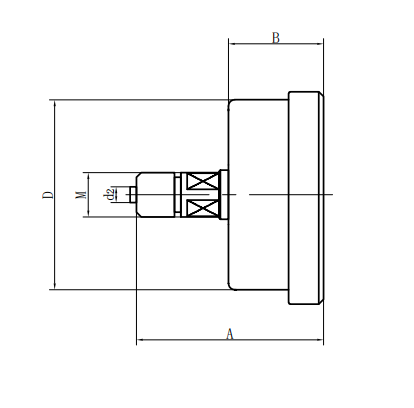

| Axiaal concentrisch direct type (iii) | Axiaal excentriek inserttype (iv) |

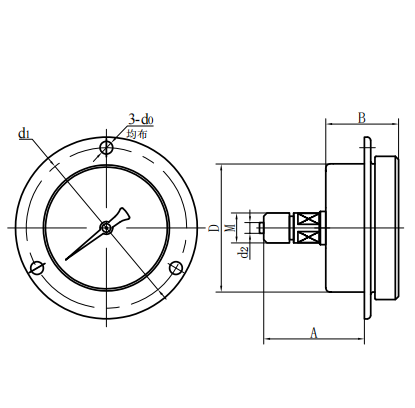

| Axiaal concentrisch invoegtype (V) | Radiaal convex type (vi) |
| modelnummer | Algemene afmetingen （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YQ60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YQ60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YQ60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
