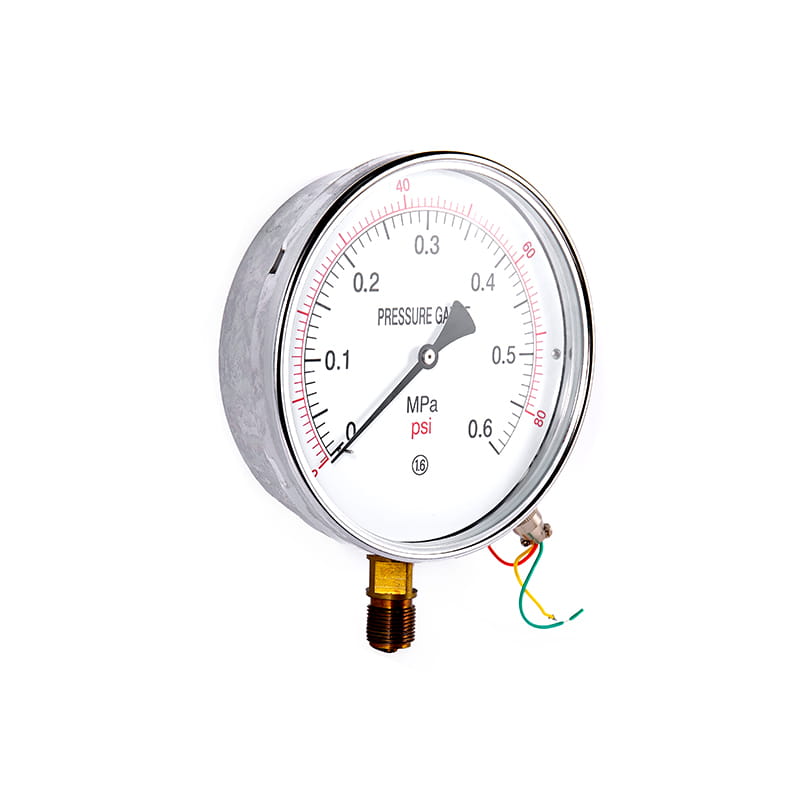

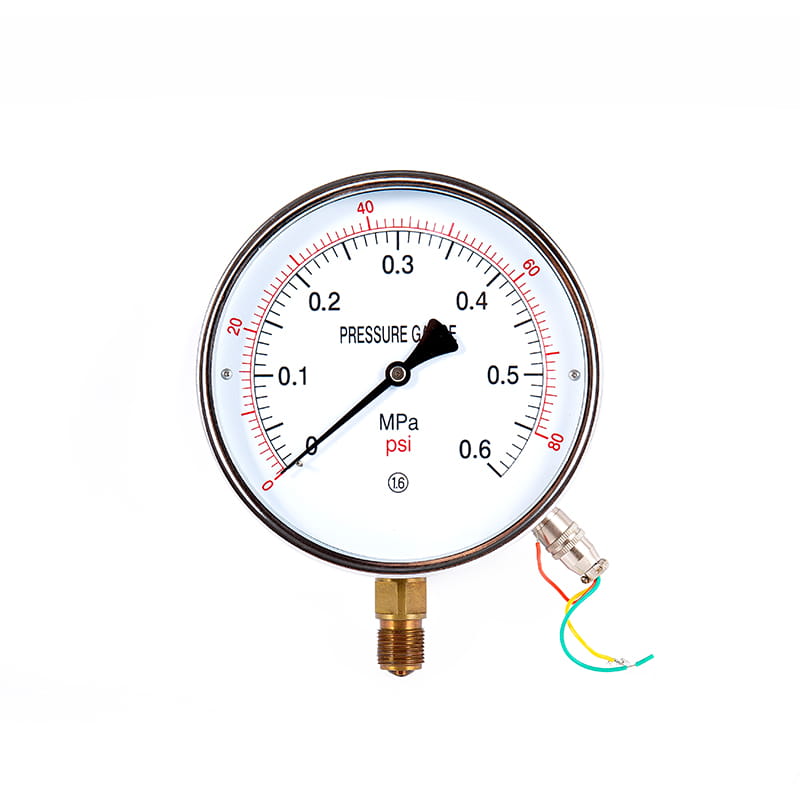

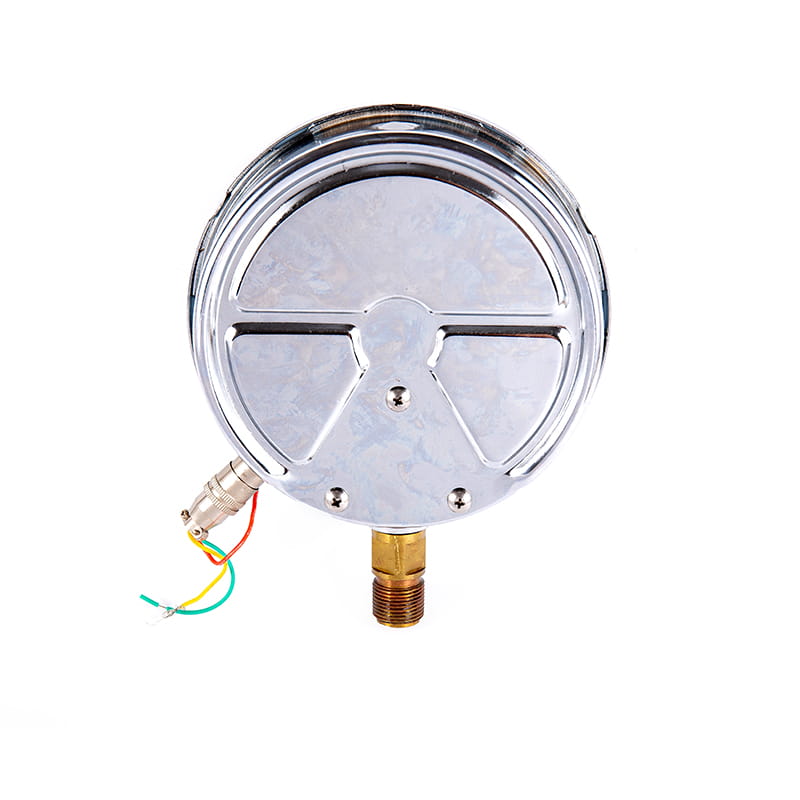

Ytt externe drukmeters

◆ Model: YTT100 YTT100A YTT150 YTT150A

◆ Toepassing: dit type instrument is geschikt voor het meten van de druk van vloeistoffen, gassen of dampen zonder explosie, geen kristallisatie, geen stolling en geen corrosief effect op koper- en koperen legeringen.

Naast de lokale indicatie van de drukwaarde kan het instrument ook continu uitvoeren ( 0 ~ 10 ))) ma of ( 4 ~ 20 ) ma DC -signaal, dat op lange afstand naar de controlekamer kan worden verzonden en kan worden gebruikt met intelligente instrumenten voor digitale display om een automatisch systeem te vormen voor display, opname, aanpassing en besturingselement.

Het instrument heeft binnen een belangrijke transformatie ondergaan, de oorspronkelijke differentiaaltransformator is verwijderd en vervangen door een diffusie-siliciumspanningsgevoelig element, zodat het lokale display-gedeelte en het signaaluitgangsdeel twee onafhankelijke systemen zijn geworden, en de nauwkeurigheid en betrouwbaarheid van de uitgangssignaal en de betrouwbaarheid zijn sterk verbeterd en de nauwkeurigheid kan bereiken 1.0 of zelfs 0.5 niveau.
◆ Als het nodig is om een schokbestendige typemeter te maken, kan deze worden gevuld met glycerine of siliconenolie.

Krijg een citaat

◆ Technische parameters:

Model		YTT100	YTT150	YTT100A	YTT150A
Nominale diameter		Φ 100	Φ 150	Φ 100	Φ 150
Montagetype	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektrische parameters		★ Kracht levering: 24V DC ★ Uitgangssignaal: ((( 4 ~ 20 ))) MA DC ★ Laadweerstand: 250 Ω		★ Kracht levering: 220V AC ★ Uitgangssignaal: ((( 0 ~ 10 ) MA DC ★ Laadweerstand: ≤ 1,5k Ω
Bedrading
Nauwkeurigheidsklasse		1.6
Signaaluitgangsnauwkeurigheid		1.0 ； 0.5
Meetbereik （ MPA ）		WAAR ruimte: -0.1 ~ 0 Drukvacuüm: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Omgevingsomstandigheden van gebruik		Temperatuur: -10 ° C ~ 55 ° C; Relatieve vochtigheid: ≤ 85 Reken
Trillingsweerstandsbeoordeling		V · H · 3
Ingress bescherming		IP54
De standaard afdwingen		JB/T 10203
Passende draden		M20 × 1.5
OPMERKING: De gewrichtshread kan worden gemaakt in pijpdraad of taps toelopende pijpdraad volgens de gebruikersvereisten (zie selectiegids).

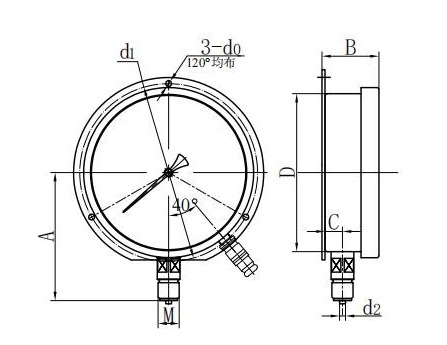

◆ Afmetingen:

Radiaal direct (I.)

Axiaal Excentriek direct (ii.)

Axiale excentrieke spoelbevestiging (iv.)

Radiale convexe mount (vi.)

Model	Afmetingen ( mm ))
Model	A	B	C	D	D0	D1	D2	M
YTT100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
