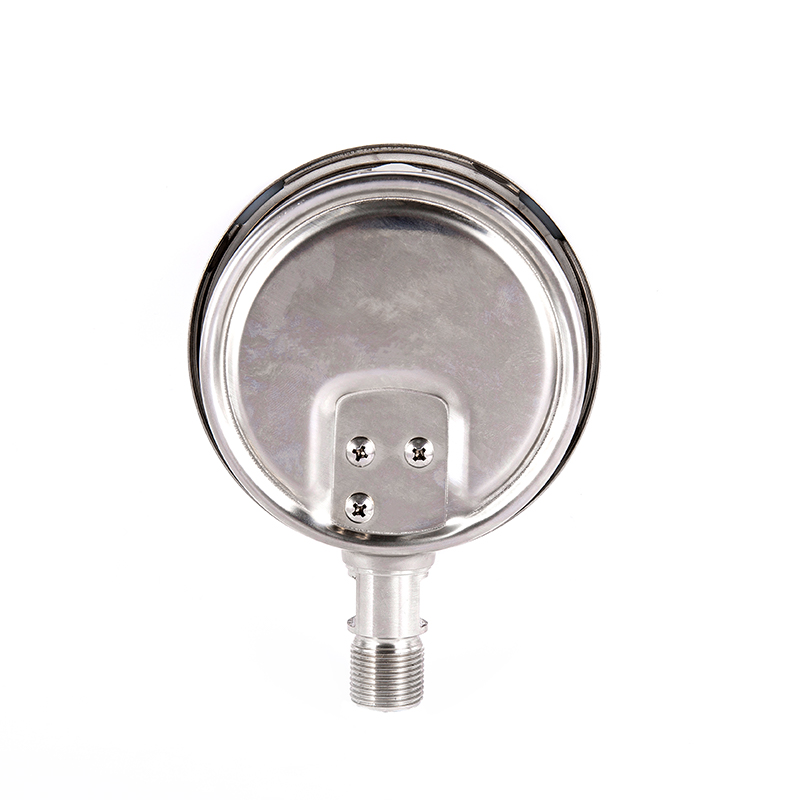

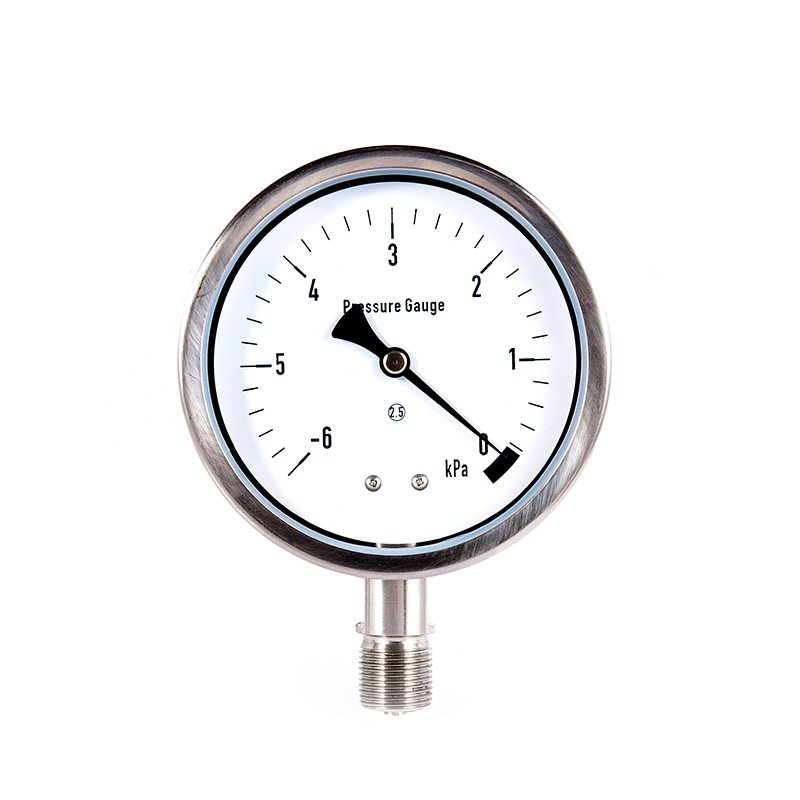

◆ Model: YEB60 YEB100 YEB150
◆ Gebruik: Deze reeks instrumenten zijn geschikt voor het meten van de lage microdruk van gassen zonder explosiegevaar, niet-kristallisatie, niet-condensatie en sommige corrosieve gassen. Het instrumentschaal- en drukgeleidersysteem zijn gemaakt van 1CR18NI9 en de membraanbox is gemaakt van 0CR17NI12MO2, 316, 316L.
◆ Technische parameters:
| Modelnummer | Yeb60 | YEB100 | YEB150 | |
| Nominale diameter | Φ 60 | Φ 100 | Φ 150 | |
| Montagetype | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Connectordraad | M14 × 1.5 | M20 × 1.5 | ||
| Nauwkeurigheidsklasse | 1.6 ； 2.5 | |||
| Meetbereik （ kpa ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Omgevingsomstandigheden van gebruik | Temperatuur : -25 ℃～ 55 ℃； Relatieve vochtigheid : ≤ 80 ％ | |||
| Trillingsbeoordeling | V · H · 2 | |||
| Membraanbox -materiaal | 0CR17NI12MO2 、 SUS316 、 SUS316L | |||
| Huisvesting, connectormateriaal | 1cr18ni9 、 SUS304 | |||
| Beschermingsklasse | IP65 | |||
| Implementatienormen | JB/T 9274 | |||
| OPMERKING: 1. Gezamenlijke threads kunnen worden aangepast volgens de vereisten van de gebruikers. | ||||
◆ Externe afmetingen:
| Radiaal direct type (ⅰ) | Axiaal excentriek direct type (ⅱ ⅱ ⅱ ⅱ) |
| Axiaal concentrisch direct type (iii) | Axiaal excentriek inserttype (iv) |
| Axiaal concentrisch invoegtype (V) | Radiaal convex type (vi) |
| Modelnummer | Algemene afmetingen （ mm ） | ||||||
| A | B | C | D | E | D2 | M | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| YEB100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YEB100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YEB150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YEB150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
