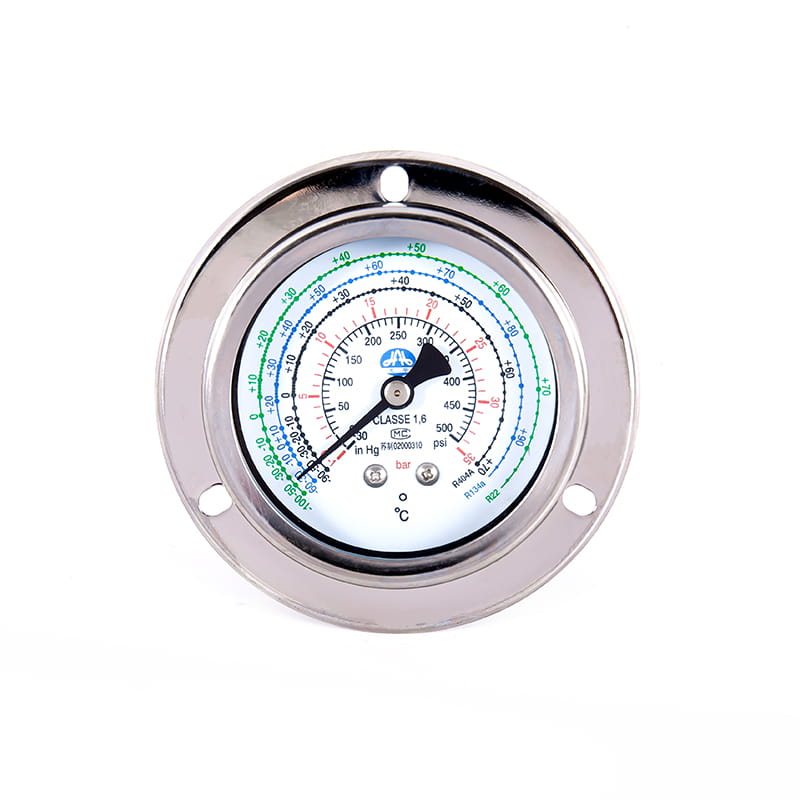

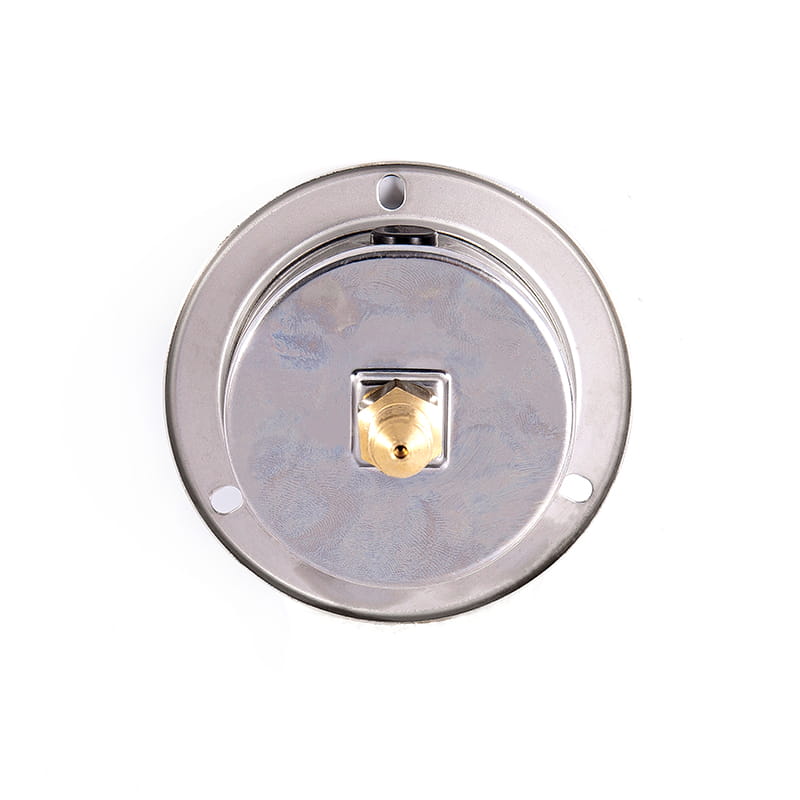

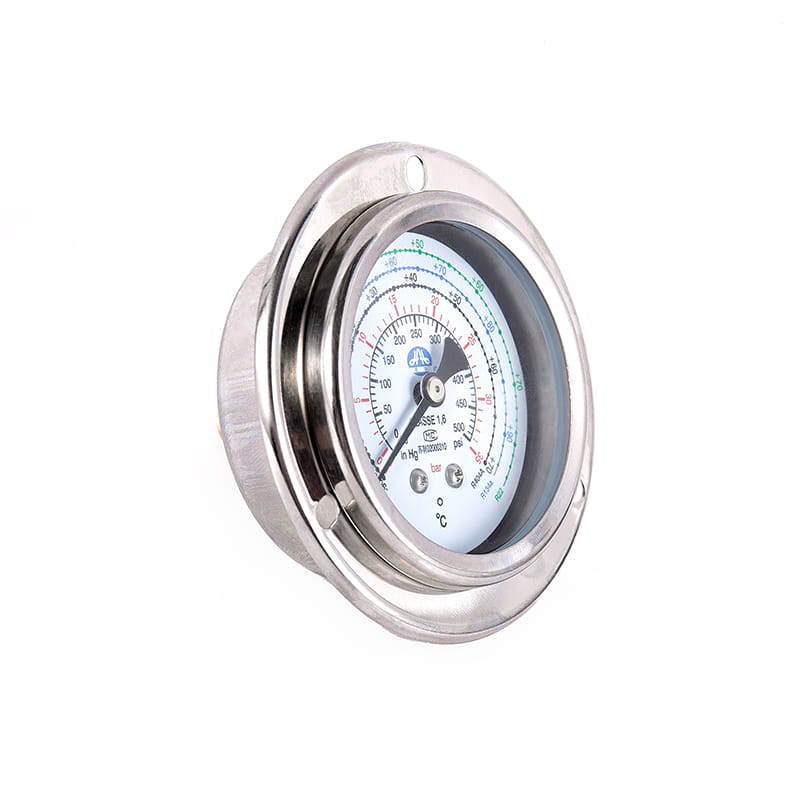

◆ Model: ylm60 ylm100 ylm150
◆ Toepassing: deze reeks instrumenten zijn speciale instrumenten voor het detecteren van lage temperatuur of speciaal koelmiddelmedium, voornamelijk gebruikt in airconditioning -koelkast, waterkoeler, luchtdroger of het monteren van koelmetergroepsysteem.
Het kan ook verschillende koelmiddel multi-labeling panelen maken volgens de vereisten van klanten, en er zijn veel soorten caps en cases (Zwitserse stijl) voor klanten om te kiezen.
Vanwege het geoptimaliseerde connectorontwerp en de speciale overwegingen bij de selectie van lasmaterialen en drukdetectiecomponenten, heeft deze reeks producten uitstekende kenmerken van anti-lekkage, anti-drukpuls en anti-vibratie, dus de kwaliteit van het instrument is sterk verbeterd, en de mislukking en verlies van het koelsysteem door de productkwaliteit zijn geëlimineerd.
◆ Technische parameters :
| Modelnummer | YLM60 | YLM100 | YLM150 | |
| Nominale diameter | Φ 60 | Φ 100 | Φ 150 | |
| Montagetype | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Connectordraad | M14 × 1.5 | M20 × 1.5 | ||
| Nauwkeurigheidsklasse | 2.5 | 1.6 | ||
| Meetbereik （ MPA ） | Lage spanning ： （－ 30 ~ 0 …… 15 ） kg ， ， ， "， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， "， ， ， ， ， ， ， ， ， ， ， ， ， ， ， 1,8 mpa onderdrukkende ：（ 0 ~ 35 ） kg ， 3,8 mpa | |||
| Specificatie van het media -type | R134A 、 R22A 、 R404A 、 R407A | |||
| Omgevingsomstandigheden van gebruik | TEMP: -20 ℃～ 60 ℃； Relatieve vochtigheid ： ≤ 80 % | |||
| trillingsbeoordeling | V · H · 3 | |||
| Beschermingsklasse | IP54 | |||
| Implementatienormen | GB/T 1226 | |||
| OPMERKING: 1. Gezamenlijke threads kunnen worden aangepast volgens de vereisten van de gebruikers. | ||||
◆ Externe afmetingen:

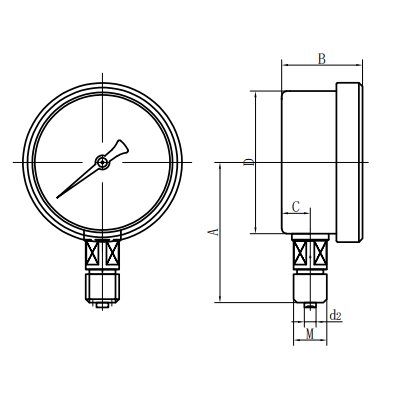

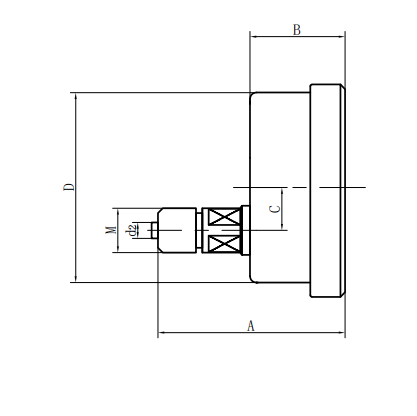

| Radiaal direct type (ⅰ) | Axiaal excentriek direct type (ⅱ ⅱ ⅱ ⅱ) |

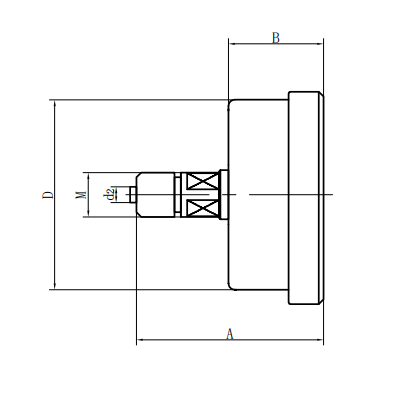

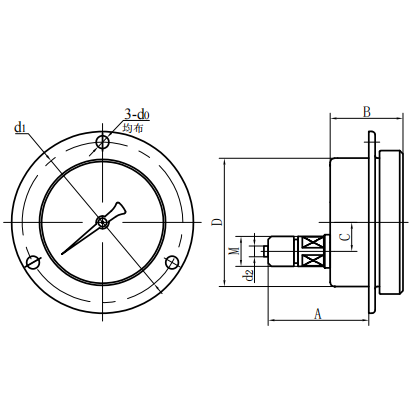

| Axiaal concentrisch direct type (iii) | Axiaal excentriek inserttype (iv) |

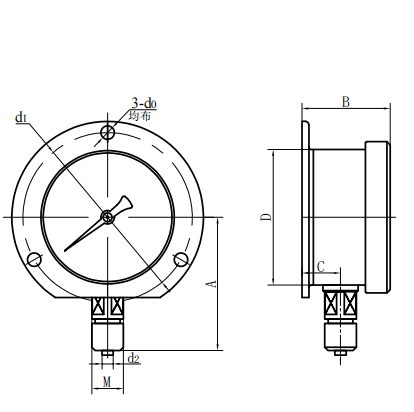

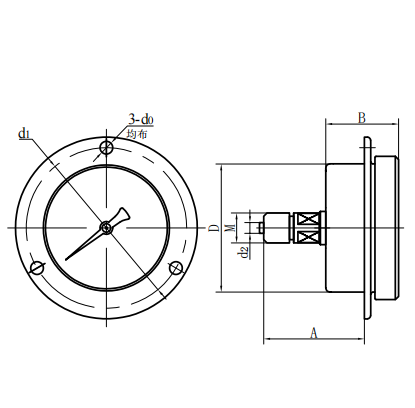

| Axiaal concentrisch invoegtype (V) | Radiaal convex type (vi) |
| Modelnummer | Algemene afmetingen （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YLM60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| YLM60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| YLM60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
