De botsing van druk en signaal: het werkende mysterie van elektrische contactdrukmeters！

De elektrische contactpersermeter is een instrument dat automatisch signalen kan verzenden of circuits kunt besturen wanneer de druk de ingestelde waarde bereikt. Het "geheim" ligt voornamelijk in de ingenieuze combinatie van structureel ontwerp en werkingsprincipe, als volgt:

I. Structuur en principes
· Meetafdeling: vergelijkbaar met gewone drukmeters, voelt het druk door een veerbuis (of diafragma, balg), waardoor de aanwijzer roteert en de realtime drukwaarde weergeeft.

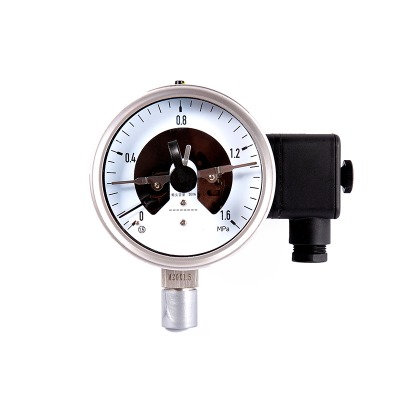

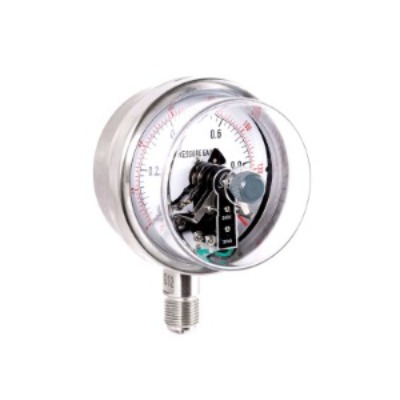

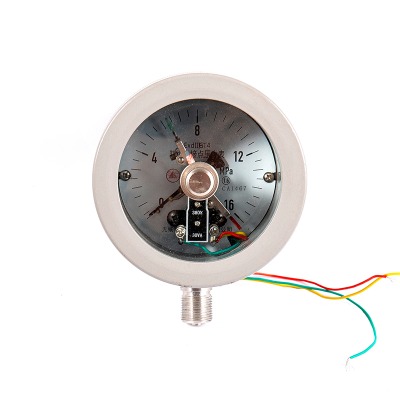

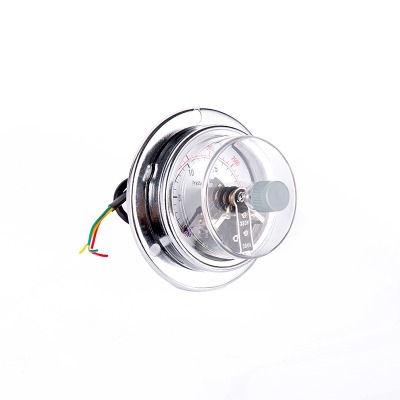

· Elektrisch contactapparaat: op de wijzerplaat zijn er naast de indicatoraanwijzer twee (of meer) verstelbare "contactpointers" (bovengrens, ondergrens), en zowel de aanwijzer als het contact hebben verbindingen met de computercontacten.
· Werklogica: wanneer de indicatoraanwijzer contact maakt met een bepaalde contactaanwijzer als gevolg van drukveranderingen, wordt het contact geleidend, waardoor het externe circuit wordt geactiveerd (zoals alarmen, start/stop van de pomp, enz.): Wanneer de druk buiten het setbereik is, wordt het contact geopend en wordt het circuit opnieuw ingesteld.

II. Sleutel "geheim": precieze controle en flexibele toepassing
A.Freedom set
De verbindingspunten van de bovenste en ondergrens hebben handmatige aanpassingsfuncties en kunnen worden ingesteld op basis van de werkelijke behoeften om het drukbereik te definiëren (bijvoorbeeld: "De pomp begint wanneer de druk lager is dan 0,2 MPa en stopt wanneer deze hoger is dan 0,5 MPa"), wat geschikt is voor verschillende scenario's.

B.Conneerinated Control System
Zonder de noodzaak van handmatige interventie, kunnen de relais en contactoren direct worden geregeld via het aanzicht van de contacten om een automatische startstop of alarm van de apparatuur te bereiken (zoals overdrukalarm voor drukvaten en het handhaven van pijpleidingdruk)

C.Dual Functie
Het kan niet alleen de realtime druk weergeven, zoals een gewone manometer, maar ook als een besturingselement fungeren, het systeemontwerp vereenvoudigen en kosten besparen.

Iii. Gebruik notities
· Vermijd frequent aan op de contacten (die gevoelig is voor slijtage), en het is noodzakelijk om het drukbereik redelijk te bepalen en het aantal bewerkingen te verminderen.
· Contactcapaciteit is beperkt: bij het regelen van high-power apparatuur moet een contactor in combinatie worden gebruikt.
· Reinig de contacten regelmatig om oxidatie te voorkomen die slecht contact veroorzaakt en de betrouwbaarheid beïnvloedt.


Kortom, het "geheim" van het elektrische contact rutometer ligt in naadloos integratie van drukmeting met elektrische controle, het bereiken van geautomatiseerd drukbeheer door een eenvoudige structuur, en het wordt veel gebruikt in watervoorziening, chemische engineering, machines en andere velden.
