YSX -serie Intelligente digitale (elektrisch contact) SPUTMAATEREN

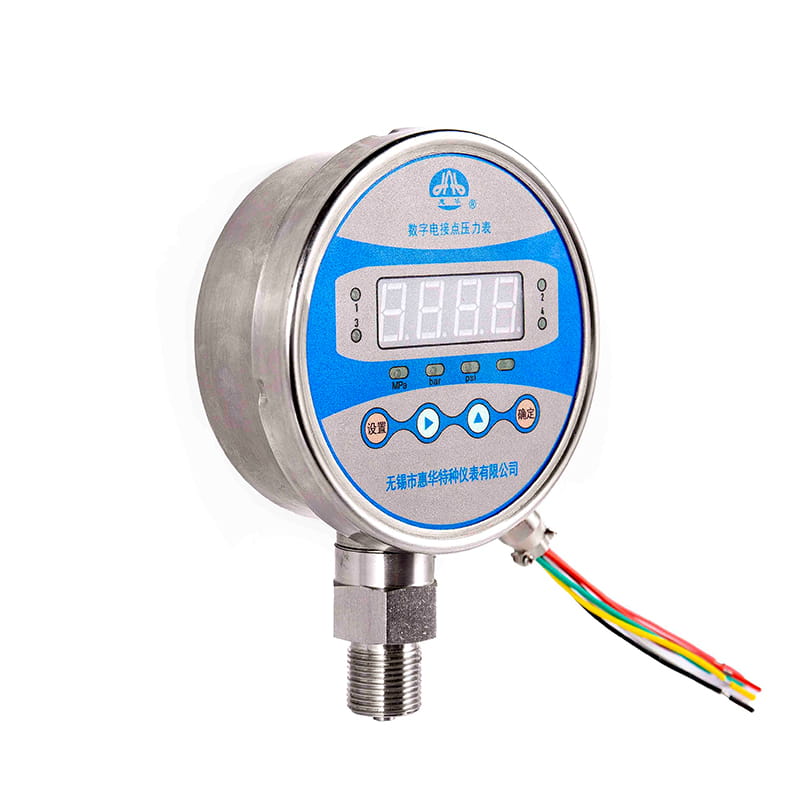

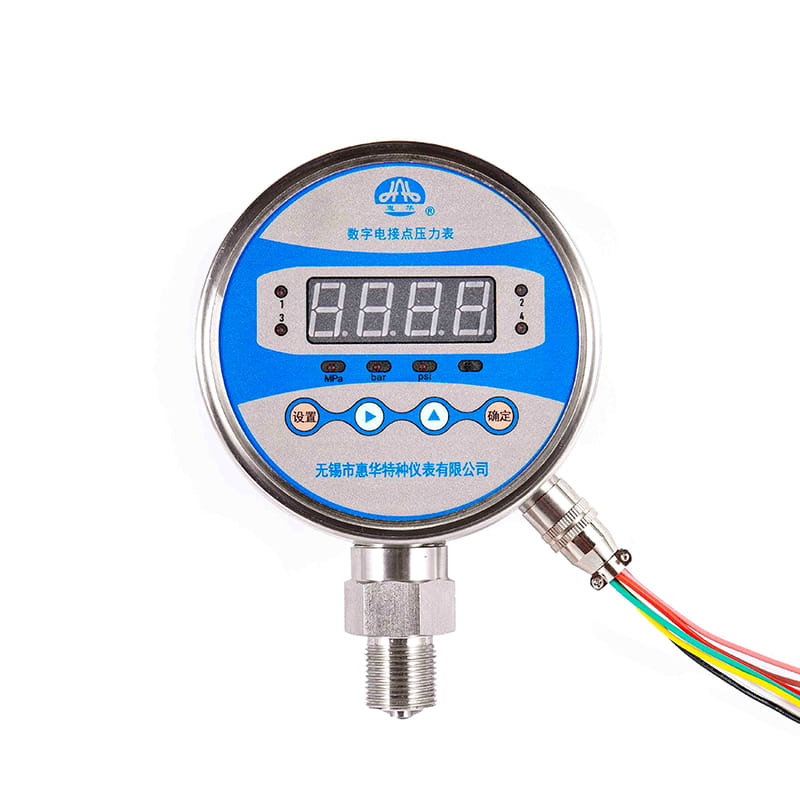

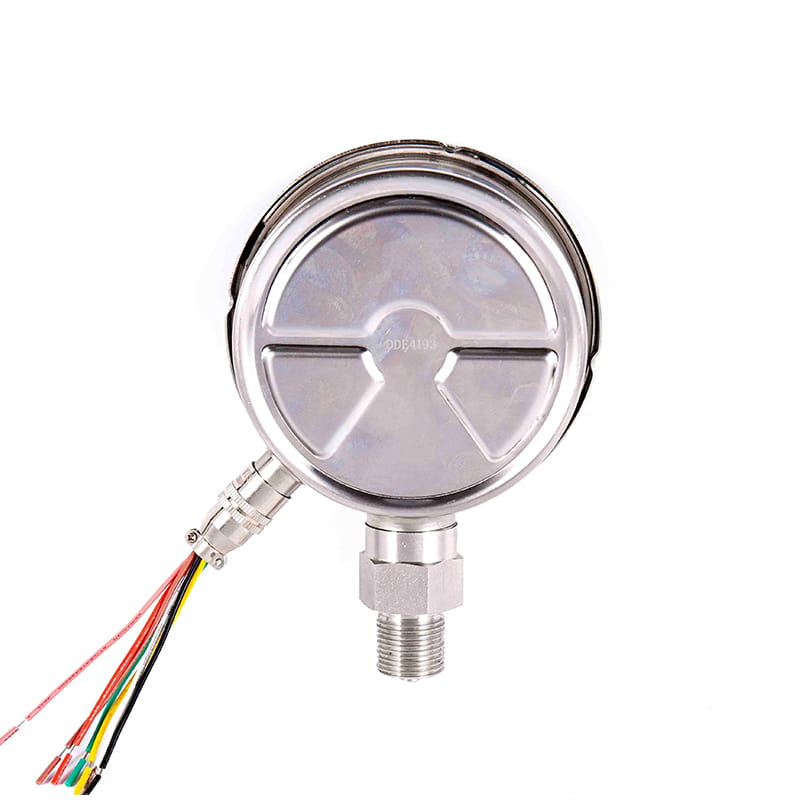

◆ Model: YSX 100

◆ Inleiding: Intelligente Digital Electric Word Contact Meter is een set drukweergave,,,,, signaalregeling, drukoverdracht in een van de intelligente producten die zorgvuldig zijn ontwikkeld door ons bedrijf, met behulp van een hoge precisie diffusie silicium druksensor, snelle analoog analoog-naar-digitale conversie-chip, gecombineerd met een verscheidenheid aan drukcontrole, analoog signaalpraktijk software-programma, met hoge kosten, stabiel en betrouwbare werkzaamheden, langdurige werkzaamheden, langdurige werkzaamheden, langdurige werkzaamheden, langdurige werkzaamheden, langdurige werkzaamheden, langdurige werkzaamheden, langdurige werkzaamheden, langdurige werkzaamheden en andere voordelen.

Viercijferig Geleid Digitaal display voor duidelijk lezen in het donker. MPA , kg/cm2 , Psi , bar en andere drukeenheden kunnen willekeurig worden geschakeld.

Een verscheidenheid aan module vooraf ingestelde functies, multi-channel intelligente signaaluitgang, maken de procescontrole beknopt en praktisch:

Bit Control Signal: Relay, Thyristor, Transistor ( PNP type of NPN type) optioneel.

analoge transmissiesignalen; 4MA ~ 20MA DC Standaardstroomsignaal, 1V ~ 5V , 1V ~ 10V Standaard DC -spanningssignaal is optioneel en heeft een bereikmigratiefunctie.

Het heeft een beschermingsinstelling voor drukbron om de apparatuur te beschermen tegen een onveilige staat van overdrukgebruik. De wachtwoordvergrendelingsfunctie van de parameterinstelling voorkomt dat anderen de instelparameters illegaal wijzigen en de normale werking van het apparaat beïnvloeden.

Krijg een citaat

◆ Technische parameters:

Model	YXS100
Installatie:	Ⅰ、ⅱ、ⅳ、ⅵ
Passende draden	M20 × 1.5
Nauwkeurigheidsklasse	0.5 ； 1.0 ； 1.6 (Optioneel))))
Meetbereik （ Kpa ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Meetbereik （ MPA ）	WAAR ruimte: -0.1 ~ 0 Drukvacuüm: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Druk: 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Omgevingsomstandigheden van gebruik	Temperatuur: -10 ° C ~ 85 ° C; Relatieve vochtigheid: 5 Reken~ 85 %
Elektrische parameters	★ Voeding (optioneel): 24V DC ; 220V AC ★ stroomverbruik: ≤ 1.5W ★ Relaisuitgang: Max Load: 3A 220V AC; 3A 30V DC Elektrisch leven: 100.000 tijd ★ transistoroutput: Max Load: 0,5A 24V DC ★ Thyristor -uitvoer: 5A 220V AC Elektrisch leven: 1000000 tijd ★ Control Channel: Independent Four-Way Switch-eenheid kan willekeurig worden ingesteld binnen het bereik ★ Analoge signaaluitgang: Standaardstroomsignaal: ((( 4 ~ 20 ) MA DC Standaard spanningssignaal: ((( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Ingress bescherming	IP63
Seismische beoordeling	V · H · 3
Over-range bereik	10% van het bereik
Gegevensupdate -snelheid	3 tijd / second
Bedrading	Raadpleeg de handleiding voor details
De standaard afdwingen	JB/T 7392
OPMERKING: het kan ook worden gemaakt in pijpdraden of taps toelopende pijpdraden volgens gebruikersvereisten (zie selectiegids).

◆ Afmetingen:

Radiaal direct (I.)

Axiaal Excentriek direct (ii.)

Axiale excentrieke spoelbevestiging (iv.)

Radiale convexe mount (vi.)

Model	Afmetingen ( mm ))
Model	A	B	C	D	D0	D1	D2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
