Zie details Het gekozen proces moet gebaseerd zijn op de kenmerken van het medium, de meetomstandigheden, de installatievereisten en de nauwkeurigheidsvereisten. Het moet volledig overeenkomen met parameters zoals het diafragma -materiaal, de structurele vorm en het bereik, om ervoor te zorgen dat het instrument geschikt is voor de site en de meetnauwkeurigheid kan garanderen.
I. Definieer de kenmerken van het gemeten medium.
· Corrosieweerstand: selecteer het membraanmateriaal op basis van de zuurgraad en alkaliteit, evenals de oxiderende en vermindering van eigenschappen van het medium:
Gewone zwak zuur/alkali: 304/316 roestvrijstalen diafragma
Sterk corrosief (zoals geconcentreerd zwavelzuur, aqua-regia): Hastelloy (C-276), Monel-legering of polytetrafluorethyleen (PTFE) diafragma
Voedsel/farmaceutische industrie: moet voldoen aan de FDA -normen van 316L roestvrijstalen saalsanitaire diafragma's (zoals siliconenrubber).
· Viscositeit/deeltjesgehalte: selecteer voor een hoge viscositeit of deeltjesbevattende media (zoals modder, verf) een platte of convexe membraanstructuur die bestand is tegen verstopping om membraanslijtage te voorkomen.
· Toxiciteit/brandgevaar: voor giftige of ontvlambare/explosieve media is een afdichtingsflensaansluiting diafragma met uitstekende afdichtingsprestaties vereist om lekkage te voorkomen.
II. Bepaal de meetvoorwaarden en parameters
· Drukbereik:
Het standaard meetbereik is ingesteld op 1,3 tot 1,5 keer de bovengrens (bijvoorbeeld als de maximale druk 1 MPa is, selecteert u een bereik van 1,6 MPa).
Voor pulserende drukscenario's (zoals bij de pompuitlaat) moet een bereik dat ten minste twee keer de piekdruk is, worden geselecteerd om te voorkomen dat het diafragma wordt beschadigd door vermoeidheid.
· Temperatuurbereik
Wanneer de gemiddelde temperatuur te hoog is (bijv.> 200 ℃), is het noodzakelijk om een hoog temperatuurbestendig diafragma-materiaal (zoals Hastelloy-legering) te selecteren of een condensatiebuis te installeren.
In extreem lage temperatuuromgevingen (zoals onder -40 ℃) is het noodzakelijk om de weerstand van lage temperatuur van het diafragma -materiaal (zoals fluorrubber) te bevestigen.
· Omgevingscondities: voor scenario's met frequente trillingen (zoals compressoren) is het noodzakelijk om een diafragma -meter te selecteren met een dempingsstructuur om te voorkomen dat de aanwijzer de lezing beïnvloedt.

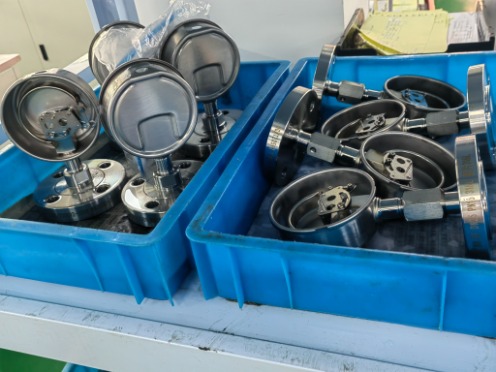

Iii. Structurele vorm en installatiecompatibiliteit
| Structureel type | Kenmerk | ||||||
| Platte membraantype | Plat diafragma, eenvoudige onstructie | ||||||
| Convex membraantype (golvend membraan) | De diafragmabult verhoogt de drukweerstand | ||||||
| Schroefdraadtype | Directe draadaansluiting, eenvoudige installatie | ||||||
| Flenstype | Goede afdichtingsprestaties, geschikt voor hogedruk/zure omgevingen | ||||||
| Hygienic (Type Quick Installation) | Anulatie verbinding, gemakkelijk schoon te reinigen zonder dode hoeken | ||||||
IV. Bijpassende installatie- en interface -vereisten
· Interface -specificaties: gemeenschappelijke interfaces omvatten M20*1.5, G1/2, NPT1/4, enz. Ze moeten consistent zijn met de interface van de pijpleiding of apparatuur.
· Installatiemethode: verticale installatie (met de wijzerplaat naar boven gericht) of horizontale installatie. Voor het flenstype is het noodzakelijk om ervoor te zorgen dat de afstand van de schroefdraadboutgaten voldoet aan pijpleidingstandaarden (zoals DN50, PN16).
V. Nauwkeurigheid en beschermingsniveau
· Nauwkeurigheidsgraad: de veelgebruikte nauwkeurigheidsniveaus zijn 1,0 graad en 1,6 graad (fout ± 1% tot ± 1,6%). Voor precieze metingen (zoals in laboratoria) kan de 0,5 grade worden geselecteerd.
· Beschermingsniveau: selecteer voor buiten- of vochtige omgevingen een niveau van IP65 of hoger om te voorkomen dat water interne componenten binnengaat en beïnvloedt.
Selectieoverwegingen
Compatibiliteit van het medium met het diafragma -materiaal
· Polytetrluorethyleen (PTFE) membranen zijn bijvoorbeeld resistent tegen sterke zuren en sterke basen, maar ze zijn niet geschikt voor gesmolten metalen op hoge temperatuur; Hastelloy C-276 is geschikt voor media die fluorionen bevatten, maar het is relatief duur.
Temperatuurcompensatie -vereiste
· Wanneer de temperatuur van het medium aanzienlijk verschilt van de omgevingstemperatuur (bijvoorbeeld> 50 ℃), moet de invloed van temperatuur op de elasticiteit van het diafragma worden overwogen. In dergelijke gevallen kan een diafragmeter met temperatuurcompensatie worden geselecteerd.
Kosten en balans van waar voor uw geld
· Speciale materialen (zoals titaniumlegering) voor diafragmaafdichtingen hebben hoge kosten. Het is noodzakelijk om ze te selecteren op basis van de specifieke arbeidsomstandigheden en vereisten om overdrijven te voorkomen, wat tot afval kan leiden.
Referentie voor selectiegevallen
Scène
· Een chemische onderneming moet de druk meten van een pijpleiding van een hydrochloorzuur van 30% concentratie (met een temperatuur van 80 ℃ en een druk variërend van 0 tot 0,8 MPa).
Selecties suggesties
Diafragmamateriaal: Hastelloy C-276 (resistent tegen zoutzuurcorrosie).
Structurele vorm: flenstype (DN25, PN10) - Voorkomt lekkage.
Bereik: 1,0 MPa (0,8 MPa * 1,25 keer).
Nauwkeurigheid: 1.6 Grade, beschermingsniveau: IP65.
Samenvatting:
De selectie van diafragma Drukmeters moet gebaseerd zijn op het principe "Medium - bedrijfsomstandigheden - installatie". Door precieze matching van materialen, structuren en meetbereiken, kan een evenwicht tussen meetbetrouwbaarheid en economie worden bereikt. Vooral in industrieën zoals chemische engineering, voedselverwerking en aardolie, is de juiste selectie cruciaal voor het waarborgen van de productieveiligheid en gegevensnauwkeurigheid.
