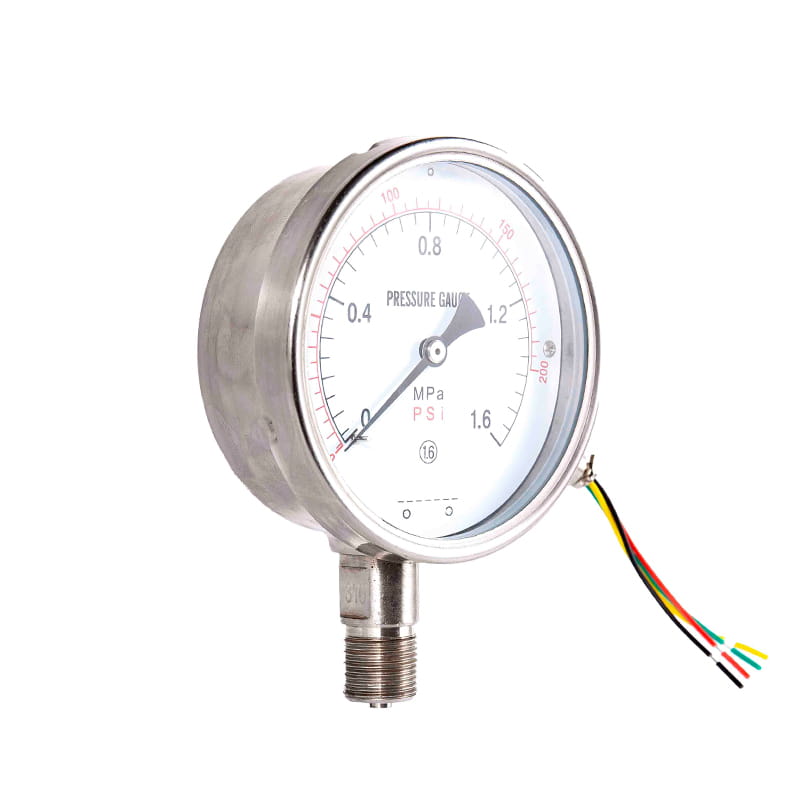

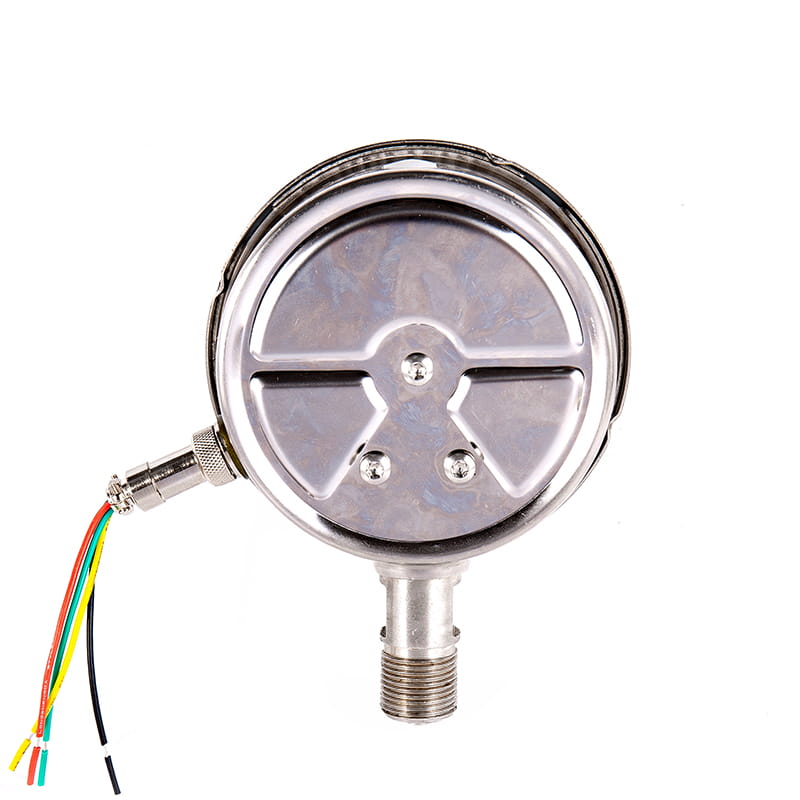

YTZ -serie weerstand Remote Drukmeters

◆ Model: YTZ100, YTZ-150

◆ Toepassing: dit type instrument is geschikt voor het meten van de druk van vloeistoffen, gassen of dampen zonder explosie, geen kristallisatie, geen stolling en geen corrosief effect op koper- en koperen legeringen.

Gemaakt van roestvrij staal, kan het worden gebruikt om de druk van vloeistoffen, gassen of dampen te meten die zwak corrosief zijn, maar niet explosief, gekristalliseerd of stolling.

Het kan niet alleen de drukwaarde op de plek aangeven, maar ook de gemeten drukwaarde overbrengen naar het secundaire instrument op het externe meetpunt in de vorm van elektrische waarde door de synchrone potentiometer ingesteld in het instrument, om gecentraliseerde detectie en afstandsbediening te realiseren.
◆ Als het nodig is om een schokbestendige typemeter te maken, kan deze worden gevuld met glycerine of siliconenolie.

Krijg een citaat

◆ Technische parameters:

Model		YTZ100		YTZ150
Nominale diameter		F 100		F 150
rustig veinzen type stijl	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Passende draden		M20 × 1.5
Nauwkeurigheidsklasse		1.6
Meetbereik （ MPA ）		WAAR ruimte: -0.1 ~ 0 Drukvacuüm: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
OmgevingsomstEnigheden van gebruik		Temperatuur: -25 ° C ~ 55 ° C; Relatieve vochtigheid: 5 Reken~ 85 %
Elektrische parameters		★ Bedrijfsspanning: tussen terminals ① en ② ≤6V DC ★ startweerstandswaarde: 3 ～ 20Ω ★ Volheid weerstandswaarde: 310 ～ 370Ω of 340 ～ 400Ω (Meting van de startweerstandswaarde en de volledige weerstandswaarde is 1 and 2 terminals)
Bedrading		1	2		3
		Weerstand begint	Weerstand eindigt		Borstel eindigen
Trillingsweerstandsbeoordeling		V · H · 3
Ingress bescherming		IP54
De standaard afdwingen		JB/T 10203
OPMERKING: De gewrichtshread kan worden gemaakt in pijpdraad of taps toelopende pijpdraad volgens de gebruikersvereisten (zie selectiegids).

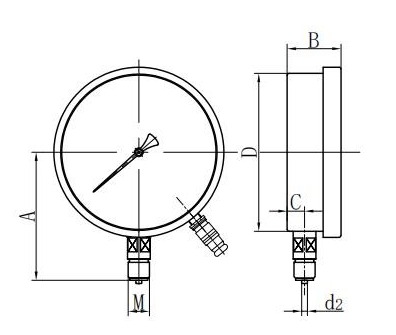

Radiaal direct (I.)

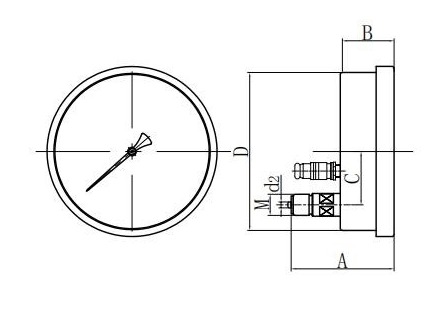

Axiaal Excentriek direct (ii.)

Axiale excentrieke spoelbevestiging (iv.)

Radiale convexe mount (vi.)

Model	Afmetingen ( mm ))
Model	A	B	C	T	D0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
