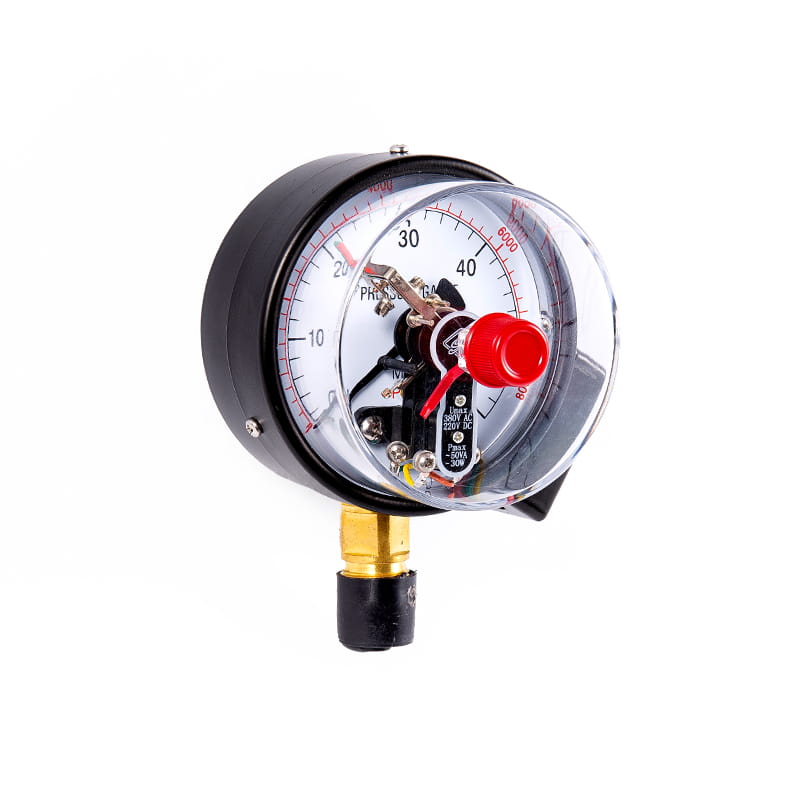

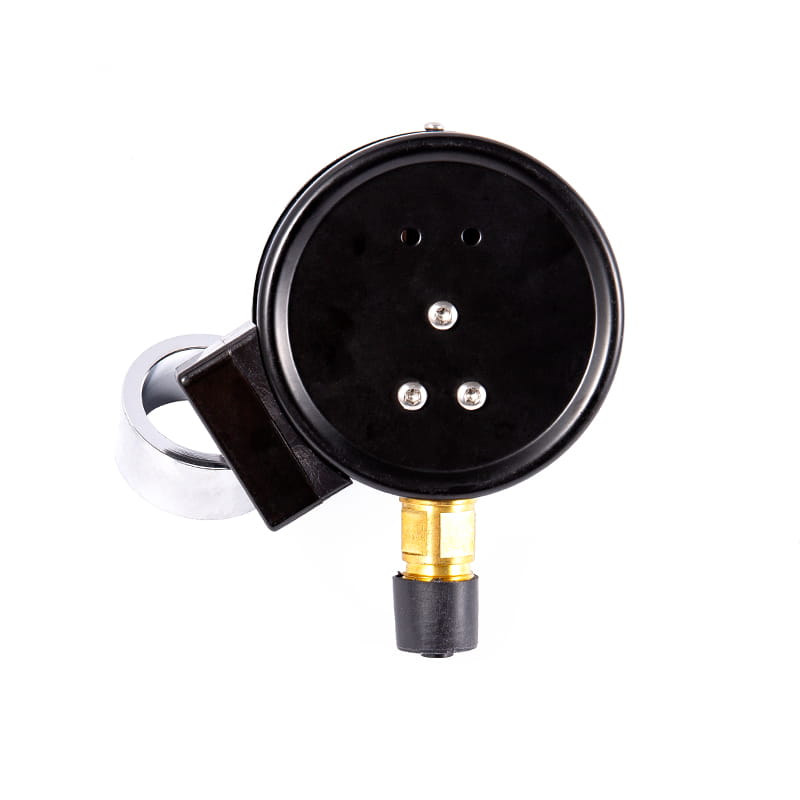

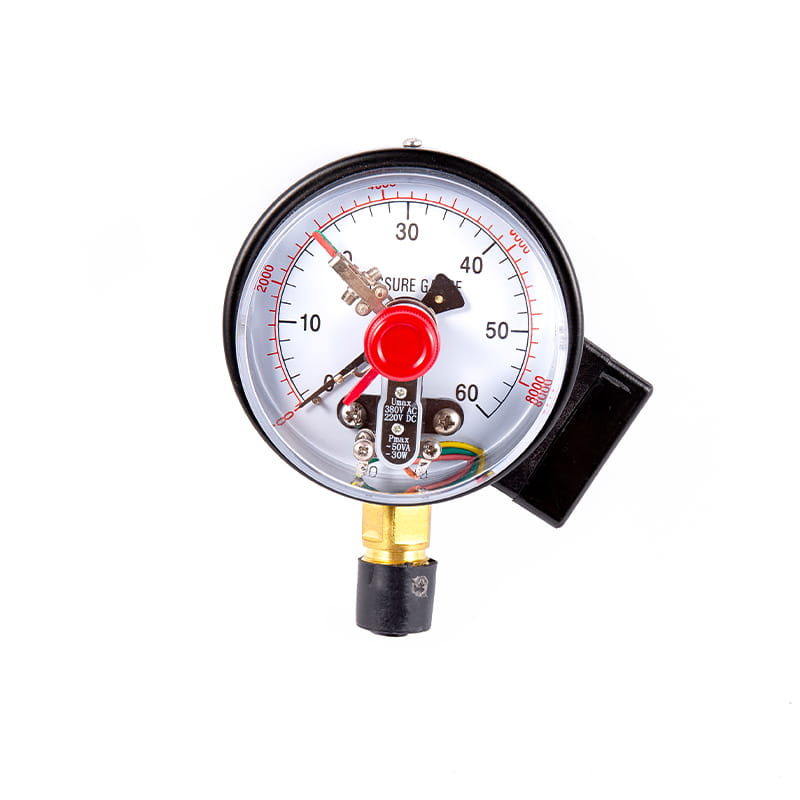

YXC-serie magnetische geassisteerde elektrische contactdrukmeters

◆ Model: YXC60 YX100 YXC-150

◆ Toepassing: dit type instrument is geschikt voor het meten van de druk van vloeistoffen, gassen of dampen zonder explosie, geen kristallisatie, geen stolling en geen corrosief effect op koper- en koperen legeringen. Wanneer het is uitgerust met een geschikt circuit, kan het een alarm of automatische regeling naar het te gemeten en gereguleerde druksysteem sturen.

YXC Serieproducten gebruiken een magnetisch geassisteerd elektrisch contactapparaat, dat de voordelen heeft van stabiele en betrouwbare actie en groot contactvermogen.

◆ Als het nodig is om een schokbestendige typemeter te maken, kan deze worden gevuld met glycerine of siliconenolie.

Krijg een citaat

◆ Technische parameters:

Model		YXC60		YXC100		YXC150
Nominale diameter		Φ 60		Φ 100		Φ 150
rustig veinzen type stijl	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Passende draden		M14 × 1.5		M20 × 1.5
Nauwkeurigheidsklasse		2.5		1.6
Meetbereik （ MPA ）		WAAR ruimte: -0.1 ~ 0 Drukvacuüm: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Druk: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Omgevingsomstandigheden van gebruik		Temperatuur: -40 ° C ~ 70 ° C; Relatieve vochtigheid: ≤ 85 Reken
Elektrische parameters		★ Maximale werkspanning: 380V AC ; 220V DC ★ Maximaal contactvermogen: 30VA ★ Regelingsmodus: de boven- en ondergrenzen, bovenste bovengrenzen (dubbele bovengrenzen)), onderste ondergrenzen (dubbele ondergrenzen) en andere langzaam magnetische hulpcontactschakelaars kunnen in het volledige bereik worden aangepast
Bedrading		Junctiebox	1		2		3	4
		Bedrading kleurcode	rood		groente		geel	zwart
		Uitgangsterminals	bovengrens		ondergrens		openbaar	aarding
Trillingsweerstandsbeoordeling		V · H · 3
Bourdon -buismateriaal		QSN4-0.3
Ingress bescherming		IP54
De standaard afdwingen		JB/T 9273
Opmerking: 1 . De gezamenlijke thread kan worden aangepast aan de vereisten van de gebruikers.

◆ Nominale laadreferentiewaarde:

spanning (V)	Weerstand van weerstandstroomwaarde ( A )		De waarde van de inductieve belastingsstroom （ A ）
spanning (V)	AC	DC	De waarde van de inductieve belastingsstroom （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Afmetingen:

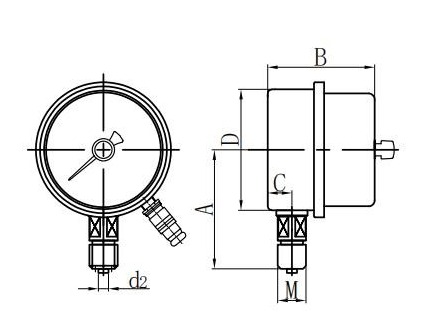

Radiaal direct (I.)

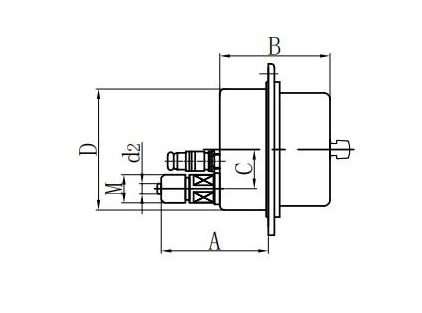

Axiaal Excentriek direct (ii.)

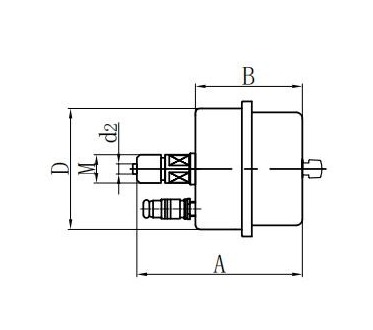

Axiaal concentrisch direct (iii.)

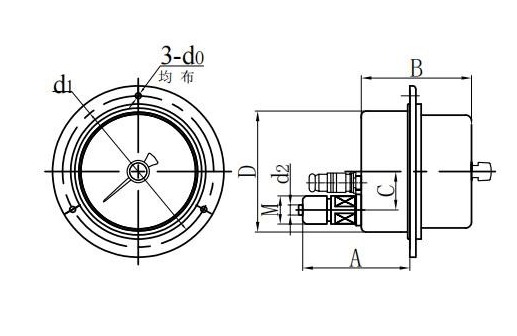

Axiale excentrieke spoeling (iv.)

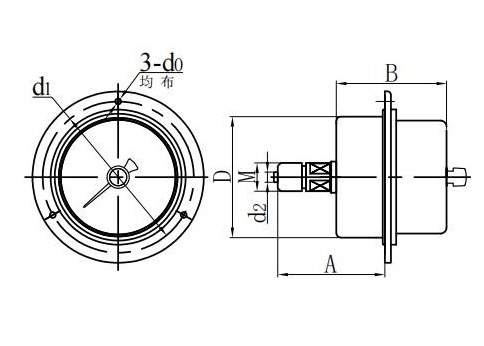

Axiale concentrische spoelbevestiging (V.)

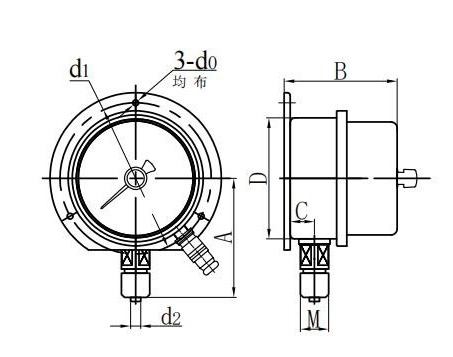

Radiale convexe mount (vi.)

Model	Afmetingen ( mm ))
Model	A	B	C	D	D0	D1	D2	M
YXC60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
YXC60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
YXC60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
