1. Inleiding tot manometers

1.1 Wat is een manometer?

EEN manometer is een apparaat dat wofdt gebruikt om de kracht te meten die wofdt uitgeoefend door een vloeistof (gas of vloeistof) in een systeem. Het biedt een visuele of digitale indicatie van de drukniveaus, waardoor operators veilig en efficiënt kunnen blijven werken in verschillende industriële, commerciële en residentiële toepassingen. Manometers zijn fundamentele hulpmiddelen in de techniek, productie, HVEENC, autosystemen, medische apparatuur en talloze andere gebieden waar het monitoren van de druk van cruciaal belang is.

De meeste meters meten de druk ten opzichte van de atmosferische druk (bekend als meterdruk ), hoewel veel gespecialiseerde instrumenten ook de absolute druk of het drukverschil meten. Of het nu mechanisch of elektronisch is, manometers spelen een cruciale rol bij het garanderen van de prestaties, veiligheid en naleving van industriële normen van apparatuur.

1.2 Waarom zijn manometers belangrijk?

Manometers zijn om verschillende belangrijke redenen essentieel:

• Veiligheidsgarantie: Veel industriële systemen werken onder hoge druk. Nauwkeurige drukmetingen helpen defecten aan apparatuur, lekkages en catastrofale ongelukken te voorkomen.

• Prestatieoptimalisatie: Juiste drukniveaus zorgen ervoor dat pompen, compressoren, ketels en hydraulische systemen efficiënt functioneren.

• Naleving van regelgeving: Veel industrieën, zoals de olie- en gassector, de chemische verwerking en de farmaceutische industrie, vereisen gedocumenteerde drukmonitoring voor de veiligheid en kwaliteitscontrole.

• Problemen oplossen: EENbnormal pressure readings help identify issues such as blockages, leaks, malfunctioning valves, or system inefficiencies.

• Kostenreductie: Het bewaken en handhaven van de juiste druk vermindert slijtage van de apparatuur en verlaagt het energieverbruik.

Zonder betrouwbare drukmeting zouden industriële activiteiten veel minder voorspelbaar en aanzienlijk gevaarlijker zijn.

1.3 Korte geschiedenis van drukmeting

De evolutie van drukmeting omvat meer dan drie eeuwen:

• Begin 17e eeuw: Het onderzoek naar druk begon met pioniers als Evangelista Torricelli , die in 1643 de eerste kwikbarometer uitvond. Dit legde de basis voor het begrijpen van de atmosferische druk.

• Bourdon Tube-innovatie (1849): Franse ingenieur Eugène Bourdon introduceerde de Bourdonbuismanometer, een mechanisch apparaat dat nog steeds veel wordt gebruikt. Het eenvoudige, robuuste ontwerp heeft industrieën getransformeerd door nauwkeurige en betaalbare drukmetingen te bieden.

• Industriële revolutie: EENs steam engines, boilers, and heavy machinery became widespread, pressure gauges became essential for safe operation.

• Vooruitgang in de 20e eeuw: Elektronische sensoren, druktransducers en digitale meters zorgden voor ongekende nauwkeurigheid en datamogelijkheden.

• Moderne tijd: De huidige drukmeting omvat draadloze sensoren, IoT-compatibele slimme meters en ultraprecieze digitale instrumenten die worden gebruikt in de lucht- en ruimtevaart, energie en geavanceerde productie.

2. Soorten manometers

Manometers zijn er in vele ontwerpen, zodat ze geschikt zijn voor verschillende drukbereiken, mediatypen en omgevingsomstandigheden. Ze vallen over het algemeen in drie hoofdcategorieën: mechanisch , elektronisch , en specialiteit manometers. Als u deze typen begrijpt, kunnen gebruikers de juiste meter voor hun specifieke toepassing selecteren.

---

2.1 Mechanische manometers

Mechanische manometers worden het meest gebruikt en zijn afhankelijk van elastische elementen die onder druk vervormen. Hun eenvoud, duurzaamheid en onafhankelijkheid van elektrische energie maken ze ideaal voor industriële omgevingen.

2.1.1 Bourdonbuismeters

De Bourdon-buis is het meest voorkomende mechanische manometerontwerp. Het bestaat uit een gebogen, holle metalen buis die recht wordt als er druk op komt. De beweging wordt overgebracht naar een wijzer op de wijzerplaat.

C-type Bourdonbuis

• De most standard design.

• Halfronde buisvorm.

• Geschikt voor gemiddelde tot hoge druk.

• Gebruikt in olie en gas, hydraulische systemen en algemene industriële machines.

Spiraalvormige Bourdonbuis

• Gemaakt van opgerolde buizen in de vorm van een spiraal.

• EENllows greater travel of the free end of the tube, improving sensitivity.

• Gebruikt voor industriële instrumenten met hogere nauwkeurigheid.

Spiraalvormige Bourdonbuis

• EEN metal tube wound into a helix shape.

• Biedt het hoogste verplaatsingsvermogen onder Bourdon-ontwerpen.

• Ideaal voor hogedruktoepassingen en precisiemetingen.

2.1.2 Membraanmeters

Membraanmanometers gebruiken een flexibel membraan dat afbuigt wanneer het wordt blootgesteld aan druk. Ze zijn ideaal voor:

• Meten van lagedrukbereiken

• Corrosieve media

• Viskeuze of verontreinigde vloeistoffen

Veel voorkomende toepassingen zijn onder meer voedselverwerking, farmaceutische producten en chemische fabrieken.

2.1.3 Balgmeters

Balgmeters bestaan uit a gegolfd cilindrisch element dat onder druk uitzet of krimpt.

• Geschikt voor lage tot matige druk

• Zorg voor een uitstekende gevoeligheid

• Vaak gebruikt in HVAC-systemen, gasregelaars en laboratoriumapparatuur

---

2.2 Elektronische manometers

Elektronische manometers zetten druk om in een elektrisch signaal met behulp van sensoren zoals piëzo-elektrische, rekstrookjes of capacitieve elementen.

2.2.1 Druktransducers

EEN druktransducer produceert een elektrische output (millvolt, volt of mA) evenredig met de druk.

• Gebruikt voor data-acquisitie

• Essentieel voor automatisering en monitoring op afstand

• Gebruikelijk in de lucht- en ruimtevaart, autotests en industriële besturingssystemen

2.2.2 Druktransmitters

Zenders zijn geavanceerde transducers die signaalconditionering omvatten en gestandaardiseerde uitgangen leveren, zoals 4–20 mA .

• Gebouwd voor zware industriële omgevingen

• Gebruikt in olie en gas, chemische verwerking en waterzuiveringsinstallaties

• Bieden hoge nauwkeurigheid en stabiliteit op lange termijn

2.2.3 Digitale manometers

Digitale meters zijn voorzien van elektronische sensoren gecombineerd met een digitaal display.

• Gemakkelijk leesbare nummers vervangen de analoge wijzerplaten

• Omvatten vaak functies zoals datalogging, piekregistratie of draadloze connectiviteit

• Ideaal voor veldkalibratie, testen en draagbare toepassingen

---

2.3 Speciale manometers

Dese gauges are designed for unique measurement conditions.

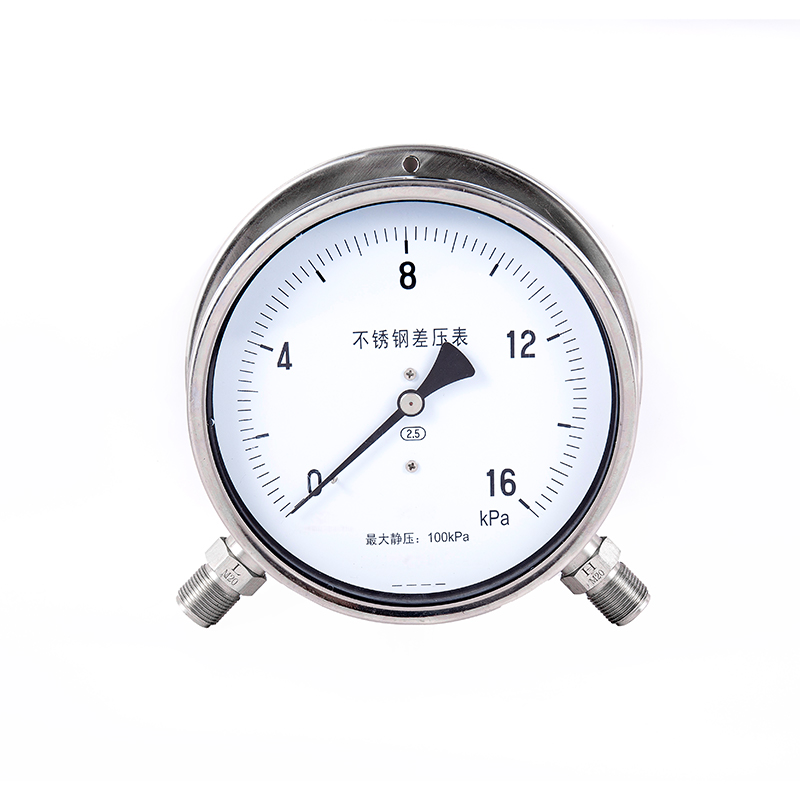

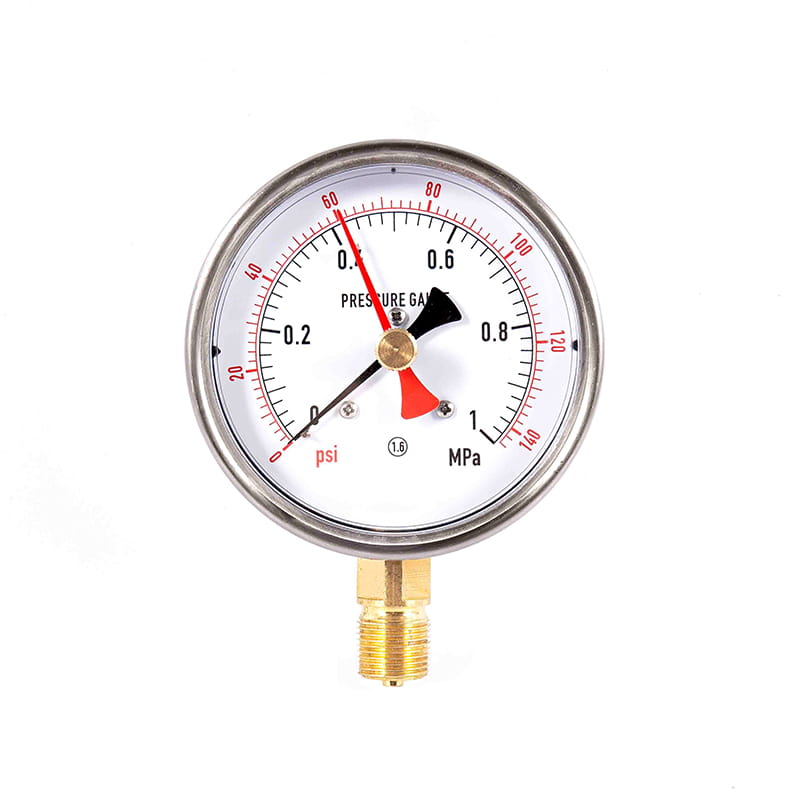

2.3.1 Verschildrukmeters

Differentiële meters meten het drukverschil tussen twee punten.
EENpplications:

• Filterbewaking

• Flowmeting

• Cleanroom- en HVAC-drukbalancering

2.3.2 Absolute manometers

EENbsolute gauges reference pressure against a perfect vacuüm .
Gebruikt voor:

• Wetenschappelijk onderzoek

• EENerospace testing

• Industriële processen met hoge precisie

2.3.3 Vacuümmeters

Vacuümmeters meten de druk onder het atmosferische niveau. Typen zijn onder meer:

• Mechanische vacuümmeters

• Dermal conductivity gauges

• Ionisatiemeters

Vaak gebruikt in laboratoriumsystemen, vacuümpompen, halfgeleiderproductie en koeling.

3. Hoe manometers werken

Doenor te begrijpen hoe manometers werken, kunnen gebruikers het juiste type kiezen en wordt de juiste installatie en onderhoud gegarandeerd. Hoewel de ontwerpen variëren, functioneren alle manometers door de kracht die door een vloeistof wordt uitgeoefend, om te zetten in een leesbare waarde.

---

3.1 Werkingsprincipe van mechanische meters

Mechanische manometers vertrouwen erop elastische vervorming . Wanneer er druk wordt uitgeoefend op een intern element, verandert het van vorm. Deze beweging wordt vertaald naar de wijzer of indicator van de meter.

Belangrijke mechanische elementen zijn onder meer:

Bourdonbuismechanisme

• EEN curved, hollow metal tube receives internal pressure.

• EENs pressure increases, the tube straightens slightly.

• De resulting motion is amplified by gears and levers, moving the dial pointer.

• Ideaal voor gemiddelde tot hoge drukken en algemeen industrieel gebruik.

Diafragmabediening

• EEN thin, circular metal membrane deflects under pressure.

• Doorbuiging wordt versterkt via mechanische koppeling.

• Geschikt voor lagedrukmetingen en corrosieve of stroperige media.

Balgfunctie

• EEN series of concentric metal folds expand or contract with pressure changes.

• Biedt uitstekende gevoeligheid en precisie.

• Gebruikt in HVAC, gasregeling en lagedrukmeting.

Mechanische meters worden gewaardeerd vanwege hun eenvoud, duurzaamheid en onafhankelijkheid van elektrische energie, waardoor ze onmisbaar zijn in de zware industrie.

---

3.2 Werkingsprincipe van elektronische meters

Elektronische manometers vertrouwen op drukgevoelige sensoren die mechanische kracht omzetten in een elektrisch signaal.

Gemeenschappelijke sensortechnologieën:

Spanningsmetersensoren

• Druk vervormt een metalen diafragma.

• Rekstrookjes detecteren de vervorming als een verandering in de elektrische weerstand.

• Hoge nauwkeurigheid en uitstekende stabiliteit op lange termijn.

Piëzo-elektrische sensoren

• Druk uitgeoefend op piëzo-elektrische kristallen genereert een elektrische lading.

• Zeer responsief, geschikt voor dynamische of pulserende druk.

Capacitieve sensoren

• Druk verandert de afstand tussen twee condensatorplaten.

• Ideaal voor lagedruktoepassingen met hoge gevoeligheid.

Signaalverwerking

Elektronische meters zetten sensoruitvoer om in digitale of analoge elektrische signalen:

• Millivolt (mV) signalen

• Spanningsuitgangen (0–5 V, 0–10 V)

• Stroomlussen (4–20 mA)

Dese signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 Drukeenheden begrijpen (PSI, Balk, kPa, enz.)

De druk kan worden gemeten met behulp van verschillende gemeenschappelijke eenheden, en het begrijpen ervan zorgt voor een nauwkeurige interpretatie.

Populaire drukeenheden:

• PSI (pond per vierkante inch)
  Meest gebruikelijk in de VS. Gebruikt in auto-, HVAC- en industriële systemen.

• Bar
  Op grote schaal gebruikt in Europa en internationale industrieën.
  1 bar ≈ atmosferische druk op zeeniveau (14,5 psi).

• kPa (kilopascal)
  Standaard metrische eenheid voor druk.
  Vaak gebruikt in wetenschappelijke en technische toepassingen.

• MPa (megapascal)
  Vaak voorkomend in hydraulische hogedruksystemen.

• inHg/mmHg
  Gebruikt voor vacuümmeting en barometrische druk.

• Torr
  Gespecialiseerde wetenschappelijke eenheid (1 Torr ≈ 1 mmHg).

Meter versus absolute druk:

• Manometerdruk (PSIG)
  Meet de druk ten opzichte van de atmosferische druk.
  De meeste industriële manometers maken hiervan gebruik.

• EENbsolute Pressure (PSIA)
  Meet de druk ten opzichte van het vacuüm.
  Vereist voor uiterst nauwkeurige processen zoals ruimtevaart of wetenschappelijk werk.

Als u begrijpt hoe meters werken en hoe drukeenheden verschillen, zorgt u voor nauwkeurige selectie, installatie en probleemoplossing in industriële en commerciële omgevingen.

4. Toepassingen van manometers

Manometers zijn essentiële hulpmiddelen in talloze industrieën. Hun vermogen om de vloeistofdruk te bewaken en te regelen maakt ze van cruciaal belang voor de veiligheid, prestatieoptimalisatie, naleving van de milieuwetgeving en bescherming van apparatuur. Hieronder staan ​​de belangrijkste sectoren waarin manometers een cruciale rol spelen.

---

4.1 Industriële toepassingen

4.1.1 Olie- en gasindustrie

In de olie- en gassector helpen manometers bij het beheersen van extreme drukomstandigheden bij het boren, winnen en raffineren.
Typische toepassingen zijn onder meer:

• Bewaking van de putmonddruk

• Zorgen voor veiligheid in pijpleidingen en compressoren

• Druk meten in scheidings- en raffinageprocessen

• Lekkages opsporen en uitbarstingen voorkomen

Mechanische Bourdonbuismeters en robuuste elektronische zenders worden vaak gebruikt vanwege hun duurzaamheid in zware omstandigheden.

4.1.2 Chemische verwerking

Chemische fabrieken vereisen nauwkeurige drukregeling om de reactie-efficiëntie te behouden en gevaarlijke omstandigheden te vermijden.
EENpplications include:

• Bewaking van de reactordruk

• Beheer van corrosieve vloeistof- en gassystemen

• Bescherming van pompen, warmtewisselaars en procesleidingen

Membraan- en chemische afdichtingsmeters worden veel gebruikt omdat ze bestand zijn tegen corrosieve en stroperige media.

4.1.3 Water- en afvalwaterzuivering

In waterzuiveringsinstallaties zorgen manometers voor stabiele systeemprestaties en naleving van de milieuregelgeving.
Belangrijkste toepassingen:

• Bewaking van pompinlaat en -uitlaat

• Controles van het drukverschil van het filtersysteem

• Drukregeling in pijpleidingen

• Bewaking van beluchtings- en chemicaliëndoseersystemen

Verschildrukmeters zijn vooral handig voor het monitoren van filterprestaties.

---

4.2 HVAC-systemen

Verwarmings-, ventilatie- en airconditioningsystemen zijn afhankelijk van manometers om een ​​goede luchtstroom, koelmiddelvulling en systeembalans te garanderen.
Veelvoorkomend gebruik:

• Meten van koudemiddeldruk in koelsystemen

• Bewaking van de keteldruk

• Controle van gekoeld water- en stoomsystemen

• Balanceren van de luchtdruk in een cleanroom of ziekenhuis

HVAC-professionals maken vaak gebruik van digitale manometers vanwege hun nauwkeurigheid en gemak tijdens diagnostiek ter plaatse.

---

4.3 Auto-industrie

Drukmeting is essentieel voor de veiligheid, prestaties en efficiëntie van voertuigen.
EENutomotive applications include:

• Controle van de bandenspanning

• Meting van de oliedruk

• Druktesten van het brandstofinjectiesysteem

• Bewaking van de vuldruk van de turbocompressor

• Diagnose van het remsysteem

Digitale en mechanische meters spelen beide een belangrijke rol in garages, productiefaciliteiten en boordsystemen van voertuigen.

---

4.4 Medische apparatuur

Medische apparaten zijn sterk afhankelijk van nauwkeurige drukmetingen om de patiëntveiligheid en nauwkeurige behandelingsafgifte te garanderen.
Voorbeelden zijn onder meer:

• Zuurstofregelaars

• EENnesthesia machines

• Ventilatoren

• Bloeddrukmeters

• Sterilisatie-autoclaven

Dese applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5.Selecteer de juiste manometer

Het kiezen van de juiste manometer is essentieel voor nauwkeurigheid, veiligheid en prestaties op de lange termijn. Een slecht geselecteerde meter kan leiden tot onjuiste metingen, uitval van apparatuur of gevaarlijke bedrijfsomstandigheden. De volgende factoren helpen ervoor te zorgen dat u de ideale manometer voor uw toepassing selecteert.

---

5.1 Drukbereik

Het selecteren van het juiste drukbereik is een van de belangrijkste stappen.

Beste praktijken:

• Kies een meter waarbij de normale werkdruk ligt tussen 25% en 75% van het volledige bereik.

• EENvoid selecting a gauge that will operate near its maximum capacity to prevent mechanical fatigue.

• Voor pulserende of schokbelastingen selecteert u een meter met een hoger drukbereik of één uitgerust met een met vloeistof gevulde behuizing om trillingen te dempen.

Waarom het belangrijk is:

Het gebruik van een meter in de buurt van zijn limiet verkort de levensduur, verhoogt de slijtage en vermindert de nauwkeurigheid.

---

5.2 Nauwkeurigheid

De nauwkeurigheid van de meter bepaalt hoe dicht een meting bij de werkelijke druk ligt.

Gemeenschappelijke nauwkeurigheidsgraden:

• ±0,1% tot ±0,25% — Zeer nauwkeurige digitale of laboratoriummeters

• ±0,5% tot ±1% — Industriële meters

• ±2% tot ±3% — Meters voor algemeen gebruik

Gebruiksvoorbeelden:

• Kalibratielaboratoria vereisen zeer nauwkeurige digitale meters of testmeters.

• Algemene industriële toepassingen maken vaak gebruik van mechanische meters met een nauwkeurigheid van ± 1%.

• HVAC en automobiel gebruiken doorgaans een nauwkeurigheid van ±2% tot ±3%.

Belangrijkste inzicht:

Een hogere nauwkeurigheid betekent meestal hogere kosten, dus kies op basis van de toepassingsbehoeften, niet meer dan nodig is.

---

5.3 Mediacompatibiliteit

De fluid (gas or liquid) being measured plays a major role in gauge selection.

Overwegingen zijn onder meer:

• Corrosieve media → Gebruik roestvrijstalen interne onderdelen of membraanafdichtingen

• Viskeuze of verontreinigde vloeistoffen → Kies membraan- of chemische afdichtingsmeters

• Zuurstof dienst → De meter moet worden gereinigd voor zuurstofgebruik

• Media voor hoge temperaturen → Mogelijk zijn koelelementen of capillaire systemen nodig

Waarom het belangrijk is:

Onjuiste materiaalcompatibiliteit kan leiden tot corrosie, membraanbreuk of onnauwkeurige metingen.

---

5.4 Omgevingsomstandigheden

De surrounding environment can significantly influence gauge performance and lifespan.

Belangrijkste omgevingsfactoren:

• Temperatuur: Hoge of lage temperaturen beïnvloeden de nauwkeurigheid; kies indien nodig temperatuurgecompenseerde meters.

• Trillingen: Met vloeistof gevulde meters verminderen de trillingen van de wijzer en verlengen de levensduur.

• Vocht of chemicaliën: Gebruik hermetisch afgesloten meters of meters met IP-classificatie.

• Blootstelling aan de buitenlucht: Kies voor een UV-bestendig, roestvrij staal of weerbestendig ontwerp.

Speciale situaties:

• Gevaarlijke gebieden kunnen dit vereisen EENTEX-certified or intrinsiek veilig meters.

• Maritieme omgevingen profiteren van corrosiebestendige materialen.

---

5.5 Maat van meter en type verbinding

De juiste maatvoering en de juiste aansluiting zorgen voor eenvoudig zicht en een correcte installatie.

Maat wijzerplaat:

Typische maten: 1,5", 2", 2,5", 4", 6"

• Grotere wijzerplaten bieden een betere leesbaarheid, vooral in industriële omgevingen.

• Kleinere wijzerplaten zijn geschikt voor krappe ruimtes of draagbare apparatuur.

Verbindingstypen:

• NPT (nationale pijpdraad) — Gebruikelijk in Amerikaanse industriële toepassingen

• BSP (Britse standaardpijp) — Algemeen voorkomend in Europa en Azië

• Flensverbindingen — Gebruikt voor grote of hogedruksystemen

Montagestijlen:

• Onderste montage

• Achtermontage

• Paneelmontage

Het selecteren van de juiste aansluiting garandeert een lekvrije installatie en langdurige betrouwbaarheid.

---

Het selecteren van de juiste manometer vereist een zorgvuldige afweging van drukbereik, nauwkeurigheid, mediacompatibiliteit, omgevingsomstandigheden en fysiek ontwerp. Een juiste selectie garandeert veiligheid, prestaties en kosteneffectiviteit gedurende de hele levensduur van de meter.

6. Manometers installeren

Een correcte installatie is essentieel om nauwkeurige metingen te garanderen, de levensduur van de meter te verlengen en de systeemveiligheid te behouden. Zelfs hoogwaardige meters van merken als WIKA, Ashcroft of Dwyer kunnen onbetrouwbare resultaten opleveren als ze verkeerd worden geïnstalleerd. Dit gedeelte behandelt de voorbereiding, een stapsgewijze installatiehandleiding en veelvoorkomende fouten die u kunt vermijden.

---

6.1 Voorbereiding en veiligheidsmaatregelen

Voordat u een manometer installeert, is een goede voorbereiding cruciaal.

Veiligheid eerst:

• EENlways maak het systeem drukloos vóór installatie.

• Draag passend PBM zoals handschoenen, een veiligheidsbril en beschermende kleding.

• Controleer of de meter druk bereik , materialen en afmetingen zijn geschikt voor de toepassing.

• Zorg ervoor dat de procesmedia compatibel zijn met de bevochtigde onderdelen van de meter (bijvoorbeeld roestvrij staal, messing, membraanafdichtingen).

• Inspecteer alle schroefdraden, adapters en fittingen op schade.

Benodigde gereedschappen en materialen:

• Sleutels (open of verstelbaar)

• Schroefdraadafdichtmiddel of PTFE-tape

• Montagemateriaal (bij gebruik van paneel- of beugelmontage)

• Kalibratiecertificaat (voor testen vóór gebruik, indien vereist)

Een goede voorbereiding voorkomt lekkages, beschadigingen en foutieve metingen na installatie.

---

6.2 Stapsgewijze installatiehandleiding

Volg deze stappen voor een veilige en effectieve manometerinstallatie.

Stap 1: Controleer de installatielocatie

Kies een montagepunt dat zichtbaar, toegankelijk en vrij van overmatige trillingen is.

• Voor trillende omgevingen (bijv. pompen, compressoren) gebruikt u een snubber of kies een met vloeistof gevulde meter .

• Voor hogetemperatuurleidingen installeren koelelementen or capillaire buizen .

Stap 2: Breng het afdichtmiddel op de juiste manier aan

Gebruik PTFE-tape of schroefdraadafdichtmiddel om lekkage te voorkomen.

• Wikkel de tape alleen met de klok mee op de mannelijke schroefdraad.

• EENvoid getting sealant inside the gauge connection to prevent obstruction.

Stap 3: Monteer de meter zorgvuldig

Draai de meter met de hand in de aansluiting om kruislingse schroefdraad te voorkomen.

• Gebruik een sleutel op de platte moersleutels , niet op de meterbehuizing.

• Draai stevig vast, maar vermijd te vast aandraaien om schade aan de schroefdraad of de behuizing te voorkomen.

Stap 4: Breng het systeem langzaam onder druk

Eenmaal geïnstalleerd, oefent u geleidelijk druk uit op het systeem.

• Controleer de meterwijzer of het digitale display op stabiliteit.

• Controleer indien nodig op lekkage rond het aansluitpunt met behulp van een zeeptest.

Stap 5: Controleer de nauwkeurigheid en stabiliteit

EENfter installation, compare readings with a reference gauge or known pressure source.

• Voer voor kritieke toepassingen een basiskalibratiecontrole .

Een juiste installatie garandeert betrouwbaarheid op lange termijn en nauwkeurige prestaties.

---

6.3 Veel voorkomende installatiefouten die u moet vermijden

Zelfs kleine fouten tijdens de installatie kunnen leiden tot onnauwkeurige metingen of defecten aan de meter. Vermijd de volgende valkuilen:

1. De meter te strak aandraaien

Een te hoog koppel kan de schroefdraad vervormen, de meteraansluiting doen barsten of het interne mechanisme beschadigen.

2. De meter zonder bescherming installeren in gebieden met hoge trillingen

EENlways use snubbers, dampeners, or liquid-filled gauges when dealing with pulsation or vibration.

3. De meter blootstellen aan overmatige hitte

Proceslijnen bij hoge temperaturen kunnen de interne onderdelen van de meter beschadigen. Gebruik koeladapters of sifons.

4. Gebruik van onjuiste afdichtingsmiddelen

Chemische afdichtingsmiddelen die niet voor de media zijn ontworpen, kunnen vervuiling veroorzaken of het sensorelement blokkeren.

5. De meter in de verkeerde richting monteren

Meters moeten rechtop worden geïnstalleerd, tenzij specifiek anders ontworpen.

6. Compatibiliteitsvereisten negeren

Incompatibiliteit met media kan leiden tot corrosie, membraanbreuk en plotseling falen van de meter.

7. De meter installeren zonder drukontlastingsvoorzieningen

In hogedruksystemen moeten ontlastkleppen worden geïnstalleerd om de meter tegen plotselinge pieken te beschermen.

7. Manometers kalibreren

Kalibratie is essentieel om ervoor te zorgen dat een manometer gedurende zijn hele levensduur nauwkeurig meet. Na verloop van tijd zorgen mechanische slijtage, temperatuurveranderingen, trillingen en omgevingsfactoren ervoor dat meters afwijken van hun oorspronkelijke nauwkeurigheid. Regelmatige kalibratie garandeert betrouwbare prestaties, veiligheid en naleving van industrienormen.

---

7.1 Waarom kalibratie belangrijk is

Kalibratie verifieert de waarde van een manometer en past deze aan zodat deze overeenkomt met een bekende, gecertificeerde drukstandaard. Het garandeert de nauwkeurigheid en betrouwbaarheid van het instrument.

Belangrijkste redenen voor kalibratie:

• EENccuracy Assurance: Voorkomt valse metingen die kunnen leiden tot schade aan apparatuur of onveilige drukniveaus.

• Naleving van regelgeving: Industrieën zoals de olie- en gassector, de farmaceutische industrie en de chemische verwerking vereisen gedocumenteerde kalibratieprocedures.

• Veiligheid: Onjuiste drukmetingen kunnen systeemstoringen, lekkages of explosies veroorzaken.

• Procesefficiëntie: Een juiste kalibratie zorgt voor consistente prestaties en vermindert de uitvaltijd.

• Kwaliteitscontrole: Cruciaal in precisieomgevingen zoals laboratoriumtests, medische apparatuur of productie.

Als een meter niet regelmatig wordt gekalibreerd, kan zelfs een kleine afwijking de werking en veiligheid in gevaar brengen.

---

7.2 Kalibratiemethoden

Voor de kalibratie van manometers wordt doorgaans gebruik gemaakt van zeer nauwkeurige, traceerbare referentie-instrumenten. Twee van de meest gebruikte kalibratietools zijn de doodgewicht tester en de drukvergelijker .

---

7.2.1 Dodegewichttester

De doodgewicht tester wordt beschouwd als de meest nauwkeurige methode voor het kalibreren van manometers en wordt vaak gebruikt als primaire standaard.

Hoe het werkt:

• Bekende massa's (gewichten) worden op een zuiger geplaatst.

• De weights generate a precise pressure proportional to force/area.

• De generated pressure is applied to the gauge under test.

• De gauge reading is compared to the known reference pressure.

EENdvantages:

• Extreem hoge nauwkeurigheid (±0,015% of beter)

• Op grote schaal gebruikt voor laboratorium- en uiterst nauwkeurige kalibratie

• Biedt stabiele, herhaalbare drukreferentie

Ideaal voor:

• Kalibratielaboratoria

• Industriële toepassingen met hoge precisie

• Fabrikanten van meters

---

7.2.2 Drukvergelijker

EEN drukvergelijker is handiger voor veld- en werkplaatskalibratie.

Hoe het werkt:

• De comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• De readings are compared at several pressure points.

EENdvantages:

• Sneller en eenvoudiger dan een deadweight-tester

• Geschikt voor kalibratie op locatie

• Compatibel met een breed scala aan meters

Ideaal voor:

• Industriële faciliteiten

• Onderhoudsafdelingen

• HVAC- en mechanische servicebedrijven

---

7.3 Kalibratiefrequentie

De recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Algemene richtlijnen:

• Typisch industrieel gebruik: Kalibreer jaarlijks

• Trillings- of pulserende systemen: Elke 3–6 maanden

• Kritische toepassingen (medisch, ruimtevaart, chemisch): Elke 3 maanden of volgens wettelijke vereisten

• Nieuwe meters: Controleer de kalibratie vóór het eerste gebruik

• EENfter any mechanical shock: Kalibreer immediately

Factoren die het kalibratie-interval beïnvloeden:

• Omgevingsomstandigheden (temperatuur, trillingen, vochtigheid)

• Bedrijfsdruk ten opzichte van het meterbereik

• Frequentie van drukcycli

• Corrosiviteit van de media

• Gauge kwaliteit en specificaties van de fabrikant

Beste praktijk:

Houd een kalibratielogboek bij met datums, resultaten, aanpassingen en details van de technicus om de prestaties van de meter in de loop van de tijd te volgen.

---

Regelmatige kalibratie is essentieel om de nauwkeurigheid te behouden, de veiligheid te garanderen en de levensduur van uw manometers te verlengen. Of u nu laboratoriumstandaardmethoden zoals deadweight-testers of praktische veldinstrumenten zoals drukvergelijkers gebruikt, het opzetten van een gestructureerd kalibratieprogramma zorgt voor betrouwbare en consistente drukmetingen.

8. Manometers onderhouden

Goed onderhoud zorgt ervoor dat manometers gedurende hun hele levensduur nauwkeurig, veilig en betrouwbaar blijven. Zelfs meters van de hoogste kwaliteit van merken als WIKA, Ashcroft, Dwyer, Winters of Weiss kunnen verslechteren als ze niet goed worden geïnspecteerd en onderhouden. In dit gedeelte worden routinematige inspecties, reinigingen en het oplossen van veelvoorkomende problemen behandeld.

---

8.1 Regelmatige inspectie

Routine-inspectie is essentieel voor het identificeren van vroege tekenen van slijtage, schade of defecten.

Inspectiechecklist:

• Controleer het aanwijzergedrag:
  Zorg ervoor dat hij terugkeert naar nul wanneer hij drukloos is en soepel beweegt zonder vast te lopen.

• Inspecteer de wijzerplaat en lens:
  Zoek naar condensatie, scheuren, verkleuring of losse wijzerplaatvlakken.

• Onderzoek de bourdonbuis of het membraan (indien zichtbaar):
  Tekenen van vervorming duiden op overdruk- of pulsatieschade.

• Controleer de behuizing op corrosie of lekkage:
  Vooral belangrijk in chemische, buiten- of maritieme omgevingen.

• Controleer drukverbindingen:
  Zorg ervoor dat er geen lekken, gestripte schroefdraden of losse fittingen zijn.

• Zoek naar trillingen of pulsaties:
  Herhaalde bewegingen kunnen aanwijzerbewegingen, nauwkeurigheidsverlies en vermoeidheid veroorzaken.

Aanbevolen inspectiefrequentie:

• Industriële toepassingen: Maandelijks

• Zeer nauwkeurige of gevaarlijke toepassingen: Wekelijks

• Algemeen gebruik/HVAC/automobiel: Elke 3–6 months

---

8.2 Reinigingsprocedures

Verontreinigingen zoals vuil, olie, vocht of chemische resten kunnen de prestaties van een meter beïnvloeden. Een goede reiniging zorgt ervoor dat de meters correct blijven functioneren en verlengt hun levensduur.

Reinigingsstappen:

1. Reiniging van externe oppervlakken

• Veeg de meterbehuizing en de lens af met een zachte doek.

• Gebruik milde zeep of schoonmaakmiddelen op alcoholbasis – vermijd schurende chemicaliën.

2. Reiniging van de verbindingspoort

• Verwijder vuil of aanslag van de procesaansluiting.

• Voor kleverige of stroperige media, spoel met een compatibele reinigingsvloeistof.

• Gebruik nooit scherpe gereedschappen die de verbinding kunnen beschadigen of vervormen.

3. Interne reiniging (indien van toepassing)

• Alleen uitgevoerd op meters die zijn ontworpen voor onderhoudsgemak of met verwijderbare membranen.

• Do niet open verzegelde of met vloeistof gevulde meters, aangezien hierdoor de meeste garanties vervallen.

4. Ga voorzichtig om met met vloeistof gevulde meters

• Als de vulvloeistof (meestal glycerine of siliconen) troebel wordt of lekt, moet de meter mogelijk worden bijgevuld of vervangen.

Reinigingsveiligheid:

• EENlways depressurize the system before starting.

• Bevestig de chemische compatibiliteit van reinigingsmiddelen met meetmaterialen.

---

8.3 Veelvoorkomende problemen oplossen

Manometers kunnen een reeks operationele problemen ervaren. Hieronder vindt u veel voorkomende symptomen, hun waarschijnlijke oorzaken en aanbevolen oplossingen.

---

Probleem 1: meteraflezing is onnauwkeurig

Mogelijke oorzaken:

• Kalibratieafwijking

• Mechanische schade (bourdonbuisvermoeidheid, membraanslijtage)

• Blootstelling aan extreme temperaturen

• Trillingen of pulsaties

• Overdrukgebeurtenissen

Oplossingen:

• Kalibreer the gauge

• Installeer een snubber of restrictor

• Vervang beschadigde interne onderdelen

• Gebruik een meter met een hoger drukbereik

• Verplaats of isoleer de meter van warmtebronnen

---

Probleem 2: De aanwijzer blijft hangen of aarzelt

Mogelijke oorzaken:

• Interne corrosie

• Vuil of verontreinigingen

• Trillingsschade

• Verbogen wijzer of beschadigd uurwerk

Oplossingen:

• Reinig of vervang de meter

• Gebruik een met vloeistof gevulde meter

• EENdd vibration dampening

• Vervang de verbogen wijzer of het interne mechanisme

---

Probleem 3: Beslaan of vocht in de lens

Mogelijke oorzaken:

• Binnendringen van vocht in vochtige omgevingen

• Mislukte behuizingsafdichting

• Snelle temperatuurschommelingen

Oplossingen:

• Gebruik hermetisch afgesloten meters of meters met IP-classificatie

• Installeer een meter met een geventileerde of met vloeistof gevulde behuizing

• Vervang of repareer defecte afdichtingen

---

Probleem 4: meter keert niet terug naar nul

Mogelijke oorzaken:

• Permanente vervorming van de bourdonbuis

• Schade door overdruk

• Mechanische slijtage

Oplossingen:

• Vervang de meter (de meeste nul-retourstoringen zijn onomkeerbaar)

• Upgrade naar een meter die is ontworpen voor hogere druk of pulsatie

---

Probleem 5: meter trilt of kriebelt

Mogelijke oorzaken:

• Pulserende druk (gebruikelijk in de buurt van pompen en compressoren)

• Mechanische trillingen in het systeem

Oplossingen:

• Installeer een snubber- of naaldklep

• Gebruik een met vloeistof gevulde meter

• EENdd vibration isolation mounts

---

Goed onderhoud zorgt ervoor dat manometers nauwkeurig, veilig en duurzaam blijven. Door een consistent inspectieschema te volgen, routinematige reiniging uit te voeren en problemen vroegtijdig op te lossen, kunnen operators de uitvaltijd aanzienlijk verminderen, de levensduur van de meter verlengen en een optimale drukcontrole handhaven in elke toepassing.

9. Conclusie

9.1 Samenvatting van de belangrijkste punten

Manometers zijn onmisbare hulpmiddelen in industriële, commerciële en wetenschappelijke toepassingen. Van eenvoudige mechanische Bourdon-buismeters tot geavanceerde IoT-compatibele slimme apparaten: ze bieden kritische inzichten in systeemdruk, veiligheid en prestaties. In deze gids hebben we het volgende onderzocht:

• Soorten manometers: Mechanisch (Bourdonbuis, diafragma, balg), elektronisch (transducers, zenders, digitaal) en speciale meters (differentieel, absoluut, vacuüm).

• Werkprincipes: Hoe mechanische vervorming en elektronische detectie druk omzetten in leesbare signalen.

• EENpplications: Industriële processen, HVAC-systemen, automobielindustrie, medische apparatuur en waterbehandeling.

• Selectiecriteria: Drukbereik, nauwkeurigheid, mediacompatibiliteit, omgevingsomstandigheden, grootte en verbindingstype.

• Installatie, kalibratie en onderhoud: Best practices om betrouwbaarheid, levensduur en naleving van veiligheidsnormen te garanderen.

• Topmerken en innovaties: Toonaangevende fabrikanten (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) en geavanceerde technologieën zoals draadloze, IoT-enabled en MEMS-sensoren.

Door deze belangrijke aspecten te begrijpen, kunnen ingenieurs, technici en operators zorgen voor nauwkeurige metingen, veiligere werkzaamheden en geoptimaliseerde systeemprestaties.

---

9.2 De toekomst van drukmeting

De future of pressure measurement is evolving rapidly, driven by innovations in sensortechnologie, draadloze communicatie en voorspellend onderhoud . Slimme en verbonden manometers zullen de standaard worden en realtime inzichten bieden, de onderhoudskosten verlagen en de operationele efficiëntie verbeteren.

EENs industries adopt IoT-connectiviteit, cloudgebaseerde analyses en zelfkalibrerende sensoren zal de rol van manometers verder reiken dan alleen eenvoudige metingen en er integraal onderdeel van worden slimme, geautomatiseerde systemen .

Door op de hoogte te blijven van de nieuwste technologieën en best practices op het gebied van meterselectie, installatie, kalibratie en onderhoud, kunnen bedrijven ervoor zorgen dat hun drukmeetsystemen nauwkeurig, betrouwbaar en toekomstbestendig blijven.
