Y -serie Algemene roestvrijstalen drukmeter
Cat:Rutometer
◆ Model: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250 ◆ Gebruik: deze reeks instrumenten is geschikt vo...
Zie details
Sollicitatie:
De zender is samengesteld uit 's werelds geavanceerde geïsoleerde diffusie-silicium- of glas-micro-oplossende drukgevoelige componenten en hoogwaardige geïntegreerde schakelingen. Het beschikt over hoge kwaliteit, lage prijs en de mogelijkheid om zich aan te passen aan verschillende industriële toepassingen. De productiematerialen van het hoofdcircuit zijn geavanceerd en de externe afdichting en uitharding zijn volledig geïsoleerd en voldoen aan de eisen voor explosieveilige, stofdichte en andere zware werkomstandigheden. Door verschillende procesconnectoren te selecteren, kan het sterk corrosieve media, media met hoge en lage temperaturen en stroperige media nauwkeurig meten. Geschikt voor verschillende automatische besturingsomgevingen, wordt het op grote schaal toegepast in verschillende explosieveilige gebieden zoals aardolie, chemische industrie, staal, energie, bouwmaterialen, textiel, farmaceutische producten, voedsel, gas, wetenschappelijke experimenten en militaire industrie, enz. Het realiseert de meting, monitoring en controle van druk op elk procespunt, en biedt standaard DC 4~20mA-signaaluitvoer en HART-communicatie.

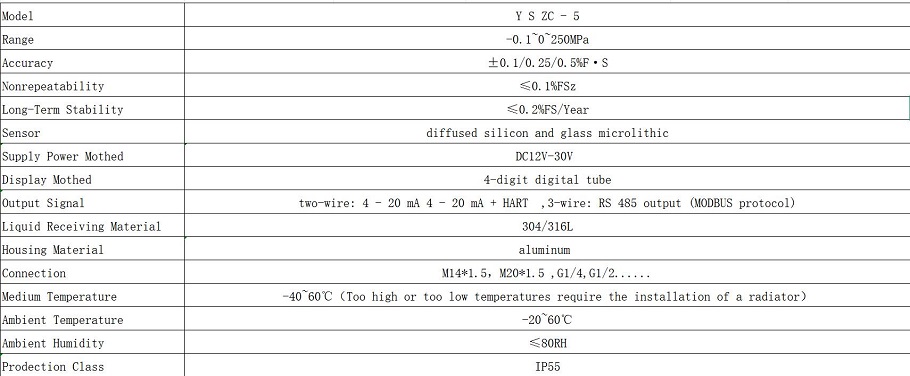

Model en specificatie:

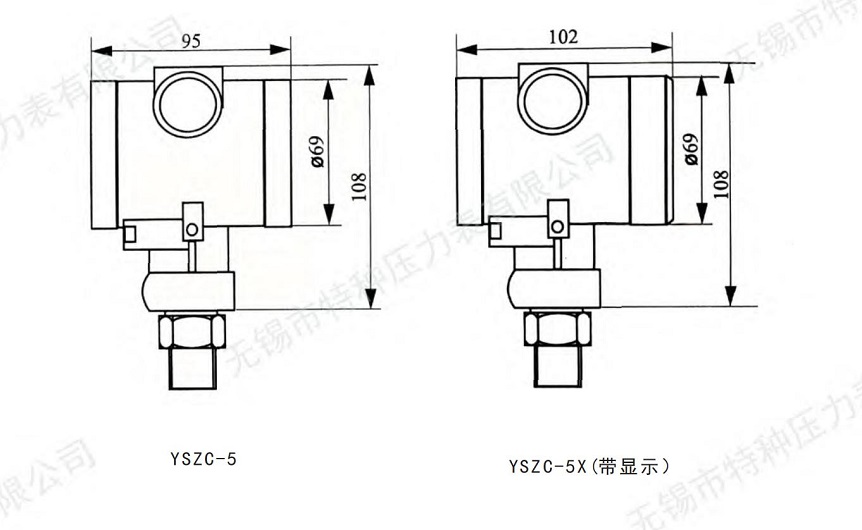

Afmetingen:
Montage:
· Installatievoorbereiding: Selecteer een geschikte installatielocatie en zorg ervoor dat de omgeving voldoet aan de werkomstandigheden van de zender. Vermijd factoren zoals trillingen, hoge temperaturen en vochtigheid die de nauwkeurigheid van de meting kunnen beïnvloeden. De installatielocatie moet geschikt zijn voor foutopsporing en onderhoud, en het installatieoppervlak moet vlak zijn om extra druk op de zender te voorkomen.
·Installatiestappen: De installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Gebruikershandleiding druktransmitter
Lees deze handleiding zorgvuldig door voordat u het instrument installeert en gebruikt.
1. De algemene manometer is geschikt voor het meten van de druk van vloeistoffen, gassen en dampen die geen explosiegevaar opleveren, niet kristalliseren, niet stollen en geen corrosie veroorzaken aan de manometercomponenten.
2. De anti-seismische manometer kan worden gebruikt in omgevingen waar sprake is van ernstige mechanische trillingen of waar de middendruk intens fluctueert.
3. De roestvrijstalen manometer kan worden gebruikt in buitenomgevingen, hoge temperaturen en corrosieve omgevingen, of voor het meten van licht corrosieve media.
4. De membraanmanometer kan de druk meten van vloeistoffen met een sterke corrosiviteit, hoge viscositeit, vatbaar voor kristallisatie of die vaste deeltjes bevatten.
5. Het instrument wordt over het algemeen gebruikt tot 3/4 van het bereik, en bij het meten van fluctuerende druk wordt het gebruikt tot 2/3 van het bereik.
6. Als het medium een vloeistof is, moet het instrument op dezelfde waterniveaulijn als het meetpunt worden geïnstalleerd; anders moeten passende aanpassingen worden aangebracht.
7. De manometer moet verticaal worden geïnstalleerd. Tijdens de installatie is het ten strengste verboden om de meterkast te verplaatsen. De wijzerplaat van de membraanmanometer mag niet worden losgemaakt of gedemonteerd.
8. Als bij seismische instrumenten met een maximale druk van 1,6 MPa of minder de wijzerpositie afwijkt als gevolg van veranderingen in de atmosferische druk, kan er een klein gaatje in de oliekeerring worden gemaakt om het drukverschil tussen de binnen- en buitenkant van de behuizing te compenseren.
9. Bedrijfsomgevingsomstandigheden: Seismisch weerstandsniveau: Algemeen type V·H·2 of V·H·3 seismisch bestendig type V·H·4. Beschermingsniveau: Algemeen type IP54: Dit is een afgedicht type en schokbestendig type. 1P65 Temperatuur: Algemeen type (-40~70)°C; Schokbestendig type (-5~55)°C (glycerol); (-25~55)℃ (siliconenolie). Relatieve vochtigheid: <85%.
10. Tijdens gebruik moet het instrument schoon en in goede staat worden gehouden. Om de veiligheid te garanderen, wordt aanbevolen om regelmatig een kalibratie uit te voeren (met een tussenpoos van maximaal zes maanden).
11. Het instrument moet worden opgeslagen in een goed geventileerde en droge binnenomgeving, waar de binnenlucht geen corrosief effect op het instrument mag hebben.
