Kent u het schokbestendige manometermodel, de structuur en het materiaal van de industriële apparatuur?

Schokbestendige manometer

In de complexe omgeving van industriële productie heeft de stabiliteit van drukmetingen rechtstreeks invloed op de veiligheid van de apparatuur en de productie-efficiëntie. Gewoon manometers zijn gevoelig voor trillende wijzer, onnauwkeurige metingen en zelfs schade aan het mechanisme in omgevingen met trillingen of pulsen. Daarentegen zijn schokbestendige manometers, met hun unieke ontwerp, een "must-have" uitrusting geworden in trillingsomstandigheden. In dit artikel wordt een diepgaande analyse uitgevoerd vanuit drie dimensies: model, structuur en materiaal, om u te helpen nauwkeurige selecties en toepassingen te maken.

Model

Het model van een schokbestendige manometer bevat meestal kerninformatie zoals het meetbereik, de structurele vorm en de installatiemethode. Neem de reguliere YN-serie als voorbeeld:

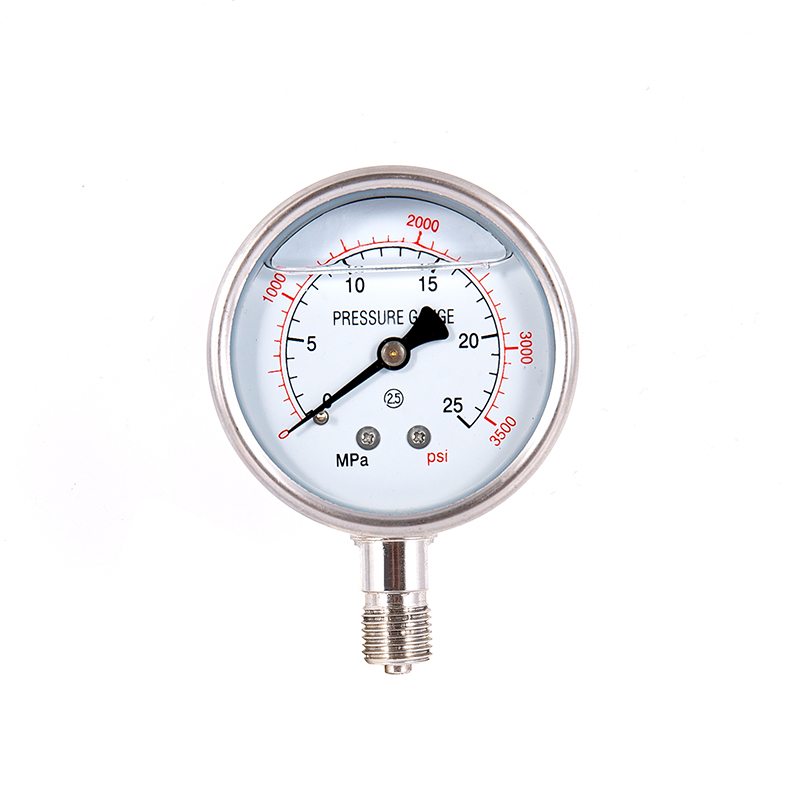

·YN-60: Y staat voor manometer, N staat voor schokbestendigheid, 60 staat voor de diameter van de wijzerplaat (in mm). Zonder achtervoegsel wordt aangenomen dat het een radiaal randloze installatie betreft, geschikt voor kleine en middelgrote apparatuur (zoals luchtcompressoren, hydraulische pompen)

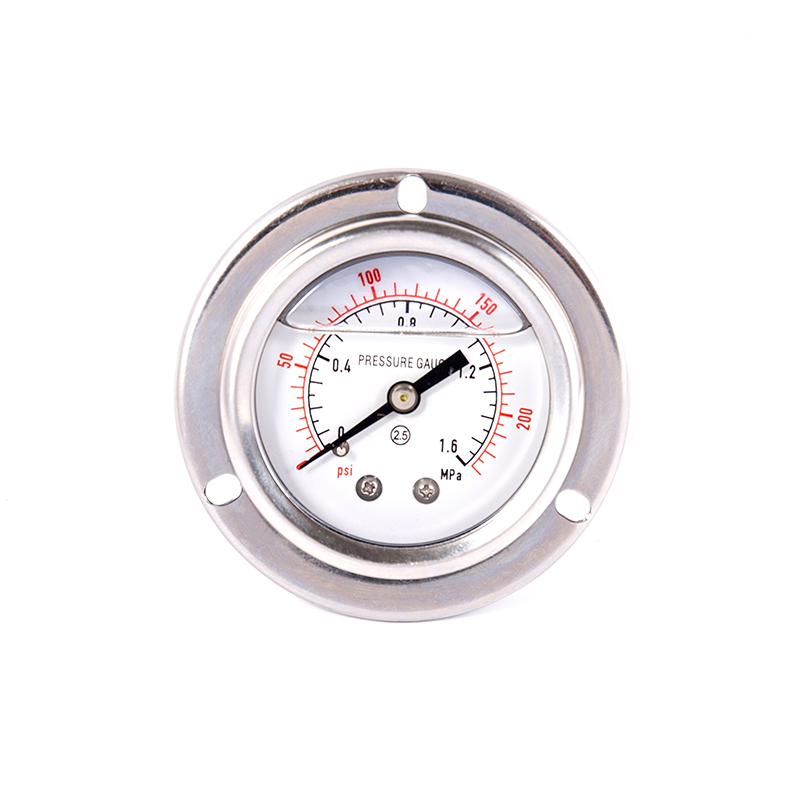

·YN-100ZQ: De "ZQ" duidt op een axiale randmontage, die geschikt is voor inbedding in het schakelkastpaneel om trillingsoverdracht te voorkomen. Het wordt vaak gebruikt in scenario's met sterke trillingen, zoals scheepsmachinekamers en mijnbouwmachines.
Selectieprincipe: Op basis van de trillingsintensiteit (als de trilling van de apparatuur bijvoorbeeld groter is dan 3,5 m/s, moet een schokbestendig type worden geselecteerd), de gemiddelde kenmerken (zoals een corrosieve omgeving roestvrij staal vereist) en de installatieruimte, wordt een uitgebreide selectie gemaakt.

Structureel ontwerp

De stabiliteit van de schokbestendige manometer komt voort uit drie kernontwerpen:
Dubbel dempingssysteem
·Fysieke buffering: De horlogekast is gevuld met hoogviskeuze siliconenolie of glycerine (conform ISO VG 1000-normen), die meer dan 80% van de mechanische trillingsenergie absorbeert, waardoor de amplitude van de wijzerbeweging met 80% wordt verminderd.
·Afdichtingsontwerp: Voor het axiale type met randgemonteerde installatie (zoals YN-100ZQ) wordt een dubbellaags glas gebruikt om de dempingsvloeistof en positioneringspennen te isoleren, waardoor wordt voorkomen dat olielekkage de nauwkeurigheid beïnvloedt.

Dynamische responsoptimalisatie: Voor toepassingen met pulserende druk, zoals compressoren en pompen, bereikt de schokbestendige manometer dit door het bewegingspad van de wijzer te verlengen (bijvoorbeeld door gebruik te maken van een spiraalveerbuis), waardoor momentane drukschommelingen worden omgezet in geleidelijke veranderingen, waardoor een stabiliteit op lange termijn wordt gegarandeerd met een nauwkeurigheid van ± 1,6%.

Selecteer op materiaal
Het materiaal bepaalt direct de corrosieweerstand, temperatuurbestendigheid en levensduur van de manometer.
Behuizing en connector:
·Roestvrij staal: Bestand tegen zuur- en alkalicorrosie, geschikt voor de chemische en farmaceutische industrie. Het kan stabiel opereren in scenario's met veel vraag, zoals kernenergie en voedselverwerking.
·Koperlegering: Lage kosten, eenvoudig te verwerken, vaak gebruikt in hydraulische systemen zonder sterke corrosieve effecten. Vermijd echter dat het in contact komt met ammoniakmedium (omdat dit gevoelig is voor spanningscorrosie).

Veerbuis en beweging:
· Fosforbrons: het heeft een goede elasticiteit en is bestand tegen vermoeidheid. Het is geschikt voor omgevingen met hoge temperaturen (van -10℃ tot 60℃), zoals in gewone industriële apparatuur.
·Roestvrij staal: bestand tegen vervorming, zelfs bij hoge temperaturen (-40℃ tot 200℃), geschikt voor stoompijpleidingen en reactievaten met hoge temperaturen.

Dempingsvloeistof en afdichtingen:
·Siliconenolie: heeft een ruime temperatuurtolerantie - stolt niet bij -40℃ en verdampt niet bij 200℃. Het heeft de voorkeur voor toepassingen bij hoge temperaturen (zoals het hydraulische systeem van spuitgietmachines).
·Nitrilrubber afdichtingen: Bestand tegen olie, maar niet tegen oplosmiddelen. Fluorrubberafdichtingen zijn bestand tegen sterk corrosieve media, maar zijn duurder.

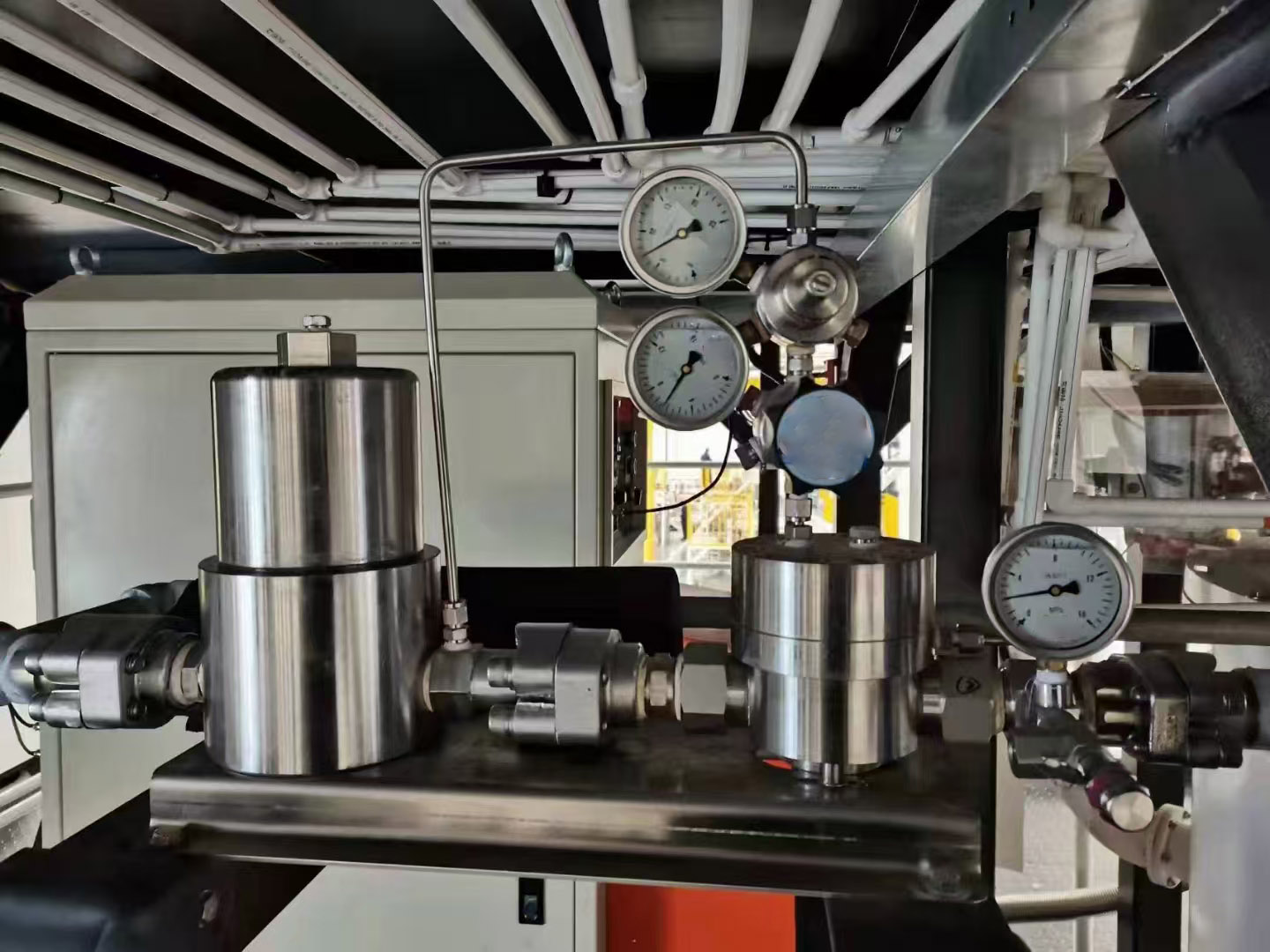

Toepassingsscenario's en selectiesuggesties
Scenario's waarbij een aardbevingsbestendige manometer verplicht is
· Sterke trillingsomgeving: scheepsmachinekamer (trillingsversnelling groter dan 5 m/s²), mijnbouwbrekers, geselecteerde axiale installatiemodellen.
Pulserend drukmedium: uitlaat van zuigercompressor (pulsatie tot 0,2 MPa), hydraulisch systeem van spuitgietmachine (slagfrequentie 30-50 Hz). Kies bij voorkeur structuren met bufferschroeven.

Belangrijke parameters voor selectie
·Bereik: dekt 1,5 keer de werkdruk (voor een werkomstandigheid van 10 MPa selecteert u bijvoorbeeld 0 - 16 MPa). Vermijd langdurig gebruik op volledig bereik om vermoeidheid van de veerbuis te voorkomen.
·Aansluiting: Selecteer de juiste draad op basis van de apparatuur (zoals G1/2, M20*1.5). Gebruik voor corrosieve media 316L roestvrijstalen connectoren.

Onderhoud en installatie: langere levensduur
·Installatiespecificatie: Verticaal installeren en ervoor zorgen dat de dempingsvloeistof gelijkmatig wordt verdeeld. De hellingshoek moet ≤ 30° zijn; bij principiële trillingsbronnen dient indien nodig een bufferbuis te worden toegevoegd.
·Regelmatig onderhoud: Kalibreer eens in de 24 maanden. In omgevingen met hoge temperaturen (boven 80°C) dient u de status van de siliconenolie elke 12 maanden te inspecteren. Als de olie troebel wordt of lekt, moet deze onmiddellijk worden vervangen.
· Hanteren in extreme omgevingen: -20℃ en lager: Met olie en glycerine gevulde thermometers zijn verboden. Er is een alternatief type siliconenolie voor lage temperaturen verkrijgbaar. In zeer corrosieve omgevingen moet de integriteit van de passivatielaag van het roestvrijstalen oppervlak regelmatig worden gecontroleerd.

Bij de selectie en toepassing van schokbestendige manometers is een combinatie van technologie en ervaring nodig. Van de industriële basistoepassingen van YN-60 tot de complexe werkomstandigheden van YN-150ZQ, van de zuinigheid van koperlegeringen tot de hoge corrosieweerstand van 316L roestvrij staal: elk detail weerspiegelt het vakmanschap van industrieel ontwerp. Kies Wuxi speciale manometers om de veiligheid van uw industriële productie te waarborgen.
