I. Toepassingsbereik van externe drukmeters
Industriële automatisering: in industriële productieprocessen zoals chemische engineering, petroleum en stroom, wordt het gebruikt om de druk in pijpleidingen en containers in realtime te controleren en te regelen om geautomatiseerde productie te bereiken en de activiteiten te optimaliseren.
· Waterzuiveringssysteem: in het watervoorzienings- en afvoersysteem en afvalwaterzuiveringsinstallaties kan het de druk bij de pompuitval, het waterniveau in de watertoren, enz. Bewaken om de normale werking van het systeem te waarborgen en automatische wateraanvulling en watervoorzieningscontrole te bereiken.
· HVAC (verwarming, ventilatie en airconditioning): het wordt gebruikt om de druk van gekoeld water en koelwater in het airconditioningsysteem te bewaken, evenals de druk van ketelstoom, enz., Om de veilige en stabiele werking van het systeem te waarborgen en energiebesparende controle te bereiken.
· Hydraulische en pneumatische systemen: in verschillende hydraulische stations en pneumatische apparatuur vergemakkelijkt precieze meting en externe overdracht van druksignalen de aanpassing van de systeemdruk en de diagnose van fouten.
II. Selectie van externe drukmeters
1, bereik en nauwkeurigheid
· Bereik: selecteer 1,5 tot 2 keer de werkelijke maximale druk (bijvoorbeeld als de maximale druk 10 MPa is, kiest u een bereik van 15 tot 20 MPa).
· Nauwkeurigheid: voor algemene industriële toepassingen wordt 1,0 graad gebruikt. Voor toepassingen met hogere precisievereisten moet 0,5 graad worden geselecteerd (zoals in de farmaceutische en precisie -industrie).
2, signaaluitgangstype
· Analoog signaal: 4-20MA (hoge anti-interferentiecapaciteit, geschikt voor overdracht op lange afstand), 0-10V (voor korte afstanden).
· Digitale signalen: RS485 (ModBus Protocol), HART -protocol (compatibel met zowel analoge signalen als digitale communicatie).
3, medium compatibiliteit
· Gemeenschappelijk medium: (water, lucht) 304/316 roestvrijstalen diafragma's.
· Corrosieve media (zuur, alkali) - Hastelloy -legering, tantalum of keramische diafragma's.
· Dikke of kristalliseerbare media: platte membraanstructuur of met een scheidingsmembraan geïnstalleerd.
4, aanpassingsvermogen
· Temperatuurbereik: normaal -20 ℃ tot 80 ℃. Kies voor omgevingen op hoge temperatuur het resistente type hoge temperatuur (zoals -40 tot 150 ℃).
· Beschermingsniveau: IP65 (stof en waterdicht), IP67 (onderdompeling op korte termijn).
· Explosieve bestendige vereisten: omgevingen met ontvlambare en explosieve stoffen moeten voldoen aan normen zoals ex IIC T6.
5, Installatiemethode:
· Draadverbinding: M20*1.5, G1/2 (universeel type).
· Flensinstallatie: DN25/DN50 (voor grote leidingen of hogedrukscenario's).

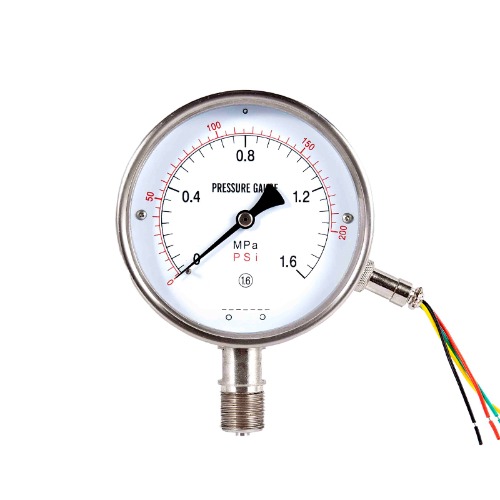

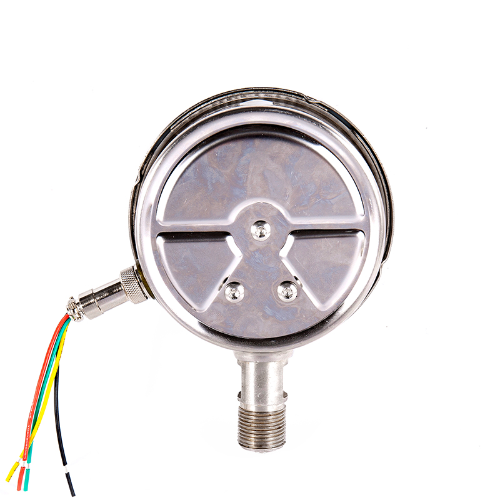

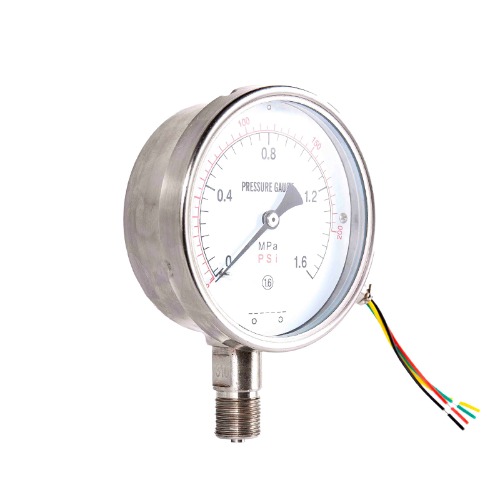

Weerstand afstandsbediening (anti-vibratie) drukmeter
Technische specificatie
| Model | Ytz (n) 100 | Ytz (n) 150 | |||||||||
| Diameter | 100 mm | 150 mm | |||||||||
| Draadmaat | M20*1.5 | ||||||||||
| Nauwkeurigheid | ± 1.65fs | ||||||||||
| Bereik (MPA) | Vacuum:-0.1~0 Vaccum Pressure:-0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4 Pressure:0~0.1 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160 | ||||||||||
| Werktemperatuur | Tempearture: -25-55 ℃, Relatieve vochtigheid: 5-85% | ||||||||||
| Elektrische parameter | Bedrijfsspanning: de spanning tussen terminals ① en ② ≤ 6vdc Startweerstand: 3Q tot 20Q Rated Resistance: 310 - 370 ohm of 340 - 400 ohm | ||||||||||
| Seismische klasse | V: H: 2, Vloeistof gevulde V.H.3 | ||||||||||
Dit type instrument is geschikt voor het meten van de druk van vloeistoffen, gassen of dampen die geen explosiegevaar hebben, niet kristalliseren, niet stollen en geen corrosie veroorzaken met koper- en koperlegeringen. Naast het lokaal aangeven van de drukwaarde, zet het instrument de gemeten waarde om in een weerstandssignaal door een interne glijdende weerstandszender en verzendt deze naar een secundair instrument dat zich weg van het meetpunt bevindt, waardoor gecentraliseerde detectie en afstandsbediening mogelijk wordt. De binnenholte van de behuizing is gevuld met dempolie, waardoor het vermogen beschikt om trillingen in de werkomgeving en drukpulsaties van het medium te weerstaan.
