Heeft u een duidelijk begrip van bimetale elektrische contactthermometers?

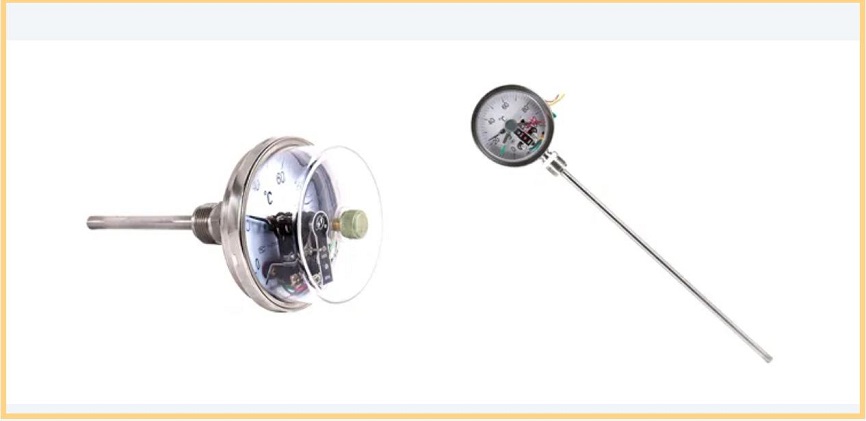

Bimetal elektrisch contact thermometers

De bimetallische elektrische contactthermometer is een industrieel instrument dat temperatuurmeting en automatische controlefunctie combineert.

1. Hoe lees ik het modelnummer? De belangrijkste parameters zijn allemaal opgenomen in de code.
De model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Voorvoegsel (WSSX): Geeft duidelijk aan dat het producttype een bimetallische elektrische contactthermometer is.

· Het eerste cijfer (4): vertegenwoordigt de installatiemethode. 1 - Radiaal type (de wijzerplaat staat loodrecht op de invoegstaaf), 2 - axiaal type (de wijzerplaat is parallel aan de invoegstaaf), 3 - universeel type (de wijzerplaat kan 360 ° draaien), 4 - flensinstallatietype, 5 - Installatietype met schroefdraad.

· Het tweede cijfer (1): Geeft de diameter van de wijzerplaat aan. Opties zijn 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Hoe groter de diameter, hoe duidelijker de lezing, waardoor het geschikt is voor observatie over lange afstand.

· Het derde cijfer (1): Geeft het nauwkeurigheidsniveau aan. 1 - 1.0 niveau, 2 - 1.5 niveau. Hoe lager het nauwkeurigheidsniveau, hoe kleiner de meetfout (bijvoorbeeld 1,0 niveau betekent dat de fout niet meer dan ± 1% van het bereik is).

· Extra code: Bijvoorbeeld, "P" geeft aan met beschermende buis, "M" geeft aan met waterdichte structuur. De keuze kan worden gemaakt volgens de gebruiksomgeving.

2, de drie kerncomponenten bepalen de prestaties.
De core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Thermometrisch element (temperatuurdetectiekern): Het wordt gemaakt door twee metalen vellen samen te rollen met verschillende thermische expansiecoëfficiënten (zoals messing en iridiumlegering). Wanneer de temperatuur verandert, buigt het bimetallische plaat vanwege het verschil in expansie, waardoor de aanwijzer roteert en temperatuurindicatie bereikt.

· Elektrisch contactapparaat (sleutelcomponent voor temperatuurregeling): Het bestaat uit vaste contacten en beweegbare contacten. De beweegbare contacten bewegen samen met de aanwijzer. Wanneer de temperatuur de vooraf ingestelde waarde bereikt, maken de twee contacten contact/ontkoppelen, waardoor een extern alarm of besturingscircuit wordt geactiveerd (zoals het starten van de ventilator, het afsluiten van de verwarming).

· Hoofd- en montagecomponenten: De head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, materiaalselectie: De materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

Onderdelen	Materiaal	Toepasselijke scène
Temperatuurgevoelingselement	Messing, roestvrij staal (304/316)	Messing is geschikt voor normale temperatuur en niet-corrosieve omgevingen; 304/316 wordt gebruikt voor hoge temperatuur en corrosieve media (zoals zuur- en alkali-oplossingen)
Beschermende buis	304 roestvrij staal, 316L roestvrij staal, titaniumlegering	316L heeft een uitstekende weerstand tegen sterke corrosieve stoffen en titaniumlegeringen zijn geschikt voor extreme omgevingen zoals alkali op basis van zeewater en op chloor.
Headerafdekking	IJzeren schaal, roestvrijstalen schaal, plastic schaal	De iron shell is durable and the titanium alloy is suitable for extreme environments such as seawater and chlorine alkali.
Elektrisch contact	Zilveren legering, wolfraamlegering	Zilverlegering heeft een goede geleidbaarheid en is bestand tegen slijtage. Tungsten-legering is geschikt voor hoogfrequente aan-uit-applicaties.

4,3 stappen om het juiste product te selecteren

· Meetbereik: Selecteer op basis van het te gemeten temperatuurbereik. Het wordt aanbevolen dat de werkelijke meting binnen 1/3 tot 2/3 van het bereik valt (bijvoorbeeld als het meten van 0 - 100 ℃, zou het kiezen van een bereik van 0 - 150 ℃ meer accurate resultaten opleveren).

· Overweeg de omgeving: Kies voor vochtige/corrosieve omgevingen om roestvrijstalen wijzerplaat met 316L beschermende buis; Selecteer voor trillingsscenario's de modellen met schokbestendige structuur.

·Installatie: Gebruik voor pijptemperatuurmeting met schroefdraad of flensinstallatie; Kies voor de temperatuurmeting van de apparatuur een radiaal of universeel type.

Samenvatting:
Hoewel de structuur van de bimetallische elektrische contactthermometer niet complex is, heeft de redelijke selectie van modellen en materialen direct invloed op de meetnauwkeurigheid en de veiligheid van de apparatuur. We hopen dat dit artikel u kan helpen de kernkennis snel te begrijpen en selectiefouten te voorkomen. Heb je problemen ondervonden in je gebruik? Welkom om berichten achter te laten in de feedbacksectie ~
