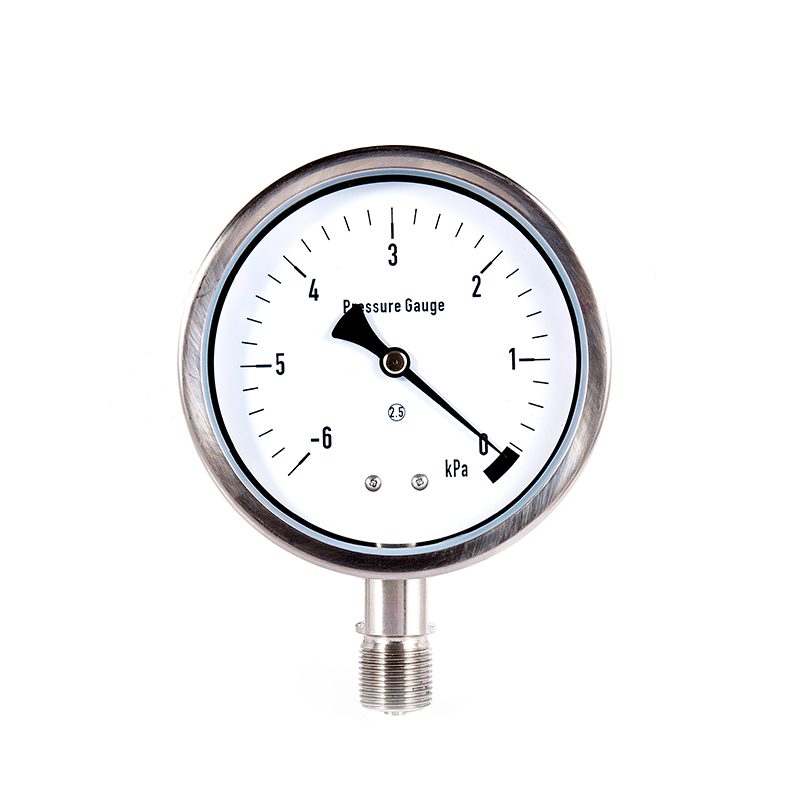

Wat is een capsuledrukmeter? De structuur en parameters van de capsule Manometer

Op het gebied van lagedrukmetingen hebben capsulemanometers een belangrijke positie vanwege hun hoge nauwkeurigheid en stabiliteit. Of het nu gaat om het monitoren van lage druk in gasleidingen, ventilatiesystemen of chemische reactievaten, hun aanwezigheid is overal te zien. Laten we vandaag eens in detail ingaan op de betekenis van het model, de structurele samenstelling en de materiaalkeuze van capsulemanometers.


Capsuledrukmeter: model
Basismodel: Begint met "YE", waarbij "Y" staat voor manometer, en "E" specifiek verwijst naar de membraanstructuur (verschillend van de "Y" in gewone manometers met veerbuizen).
Diameter wijzerplaat: Het nummer direct na het basisserienummer geeft de diameter van de wijzerplaat aan (eenheid: mm). YE-100 betekent bijvoorbeeld dat de wijzerplaatdiameter 100 mm is, terwijl YE-150 150 mm is. Hoe groter de wijzerplaat, hoe hoger de leesnauwkeurigheid, waardoor deze geschikt is voor scenario's waarbij observatie op grote afstand vereist is.
Speciale functie-ID: Sommige modellen hebben extra letters die speciale functies aangeven. In "YE-100B" kan de "B" bijvoorbeeld een roestvrijstalen materiaal met randen aangeven; in "YE-100Z" geeft de "Z" axiale installatie aan (standaard is radiale installatie).
Bijvoorbeeld: "YE-100BZ" geeft "Roestvrij staalmateriaal, wijzerplaatdiameter 100 mm, axiaal gemonteerde capsulemanometer" aan. Door alleen maar naar het modelnummer te kijken, kunt u snel bepalen of het aan uw gebruiksvereisten voldoet.

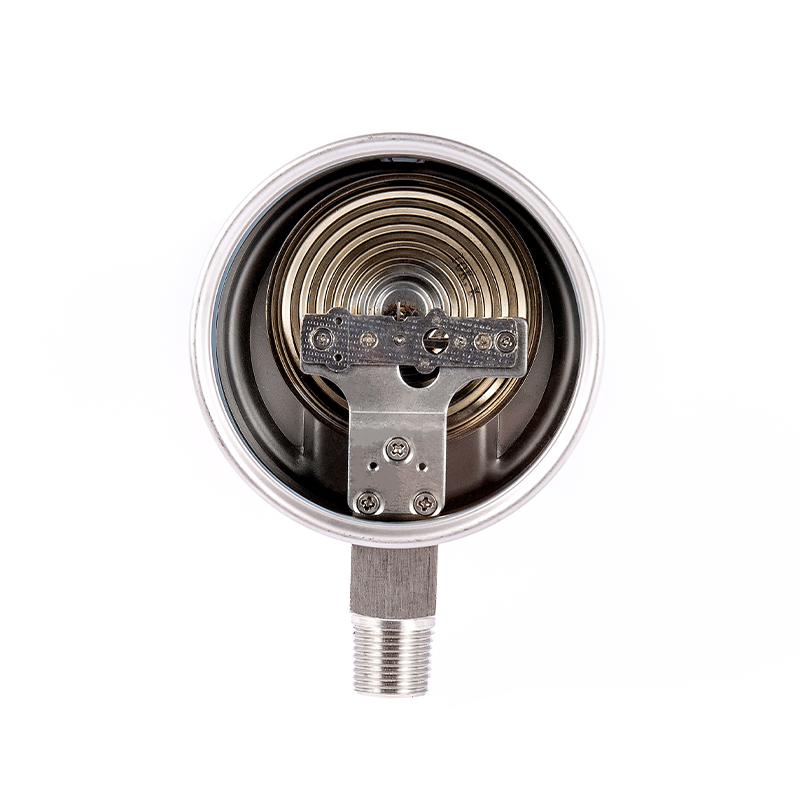

Structurele verdeling van capsule-manometer
Hoewel de capsule manometer is niet groot van formaat, de interne structuur is ingenieus ontworpen en alle componenten werken samen om een nauwkeurige meting van lage druk te bereiken.
Kernmeetelement: Capsule
Het wordt gevormd door het lassen van de randen van twee metalen membranen (meestal gemaakt van een koperlegering of roestvrij staal), waardoor een afgedichte platte ronde doos ontstaat. Wanneer het meetmedium de membraankast binnentreedt, zal het membraan door het drukeffect elastische vervorming (uitzetten of samentrekken) ondergaan. Dit is de "krachtbron" voor drukmeting.
Transmissiemechanisme: versterkt kleine verplaatsingen
De vervorming van het diafragma is uiterst klein. Het moet worden versterkt via transmissiemechanismen zoals drijfstangen en tandwielen voordat het de wijzer kan laten draaien. Dit proces is vergelijkbaar met het "hefboomprincipe", waarbij kleine drukveranderingen worden omgezet in zichtbare verplaatsing van de wijzer.
Indicatiesysteem: presenteert drukwaarden visueel
Het omvat wijzers en wijzerplaten. De schaaleenheden zijn meestal KPa (kilopascal) of MPa (megapascal, vaak gebruikt voor toepassingen met een laag bereik). Sommige speciale modellen kunnen ook eenheden aangeven, zoals een bar, wat het lezen in verschillende scenario's vergemakkelijkt.
Shell en verbindingen
De buitenschaal beschermt de interne componenten en dient ook de functies stofdicht en vochtbestendig; de connectoren worden gebruikt om de gemeten pijpleiding aan te sluiten, waardoor de middendruk in de capsule wordt geïntroduceerd. De interfacespecificaties zoals (M20*1.5) moeten overeenkomen met de pijplijn.

Materiaalkeuze en toepassingsscenario's
Het materiaal van de membraanmanometer heeft rechtstreeks invloed op de corrosiviteit, de levensduur en de toepasselijke omgeving. Bij het kiezen ervan moet rekening worden gehouden met de kenmerken van het gemeten medium.

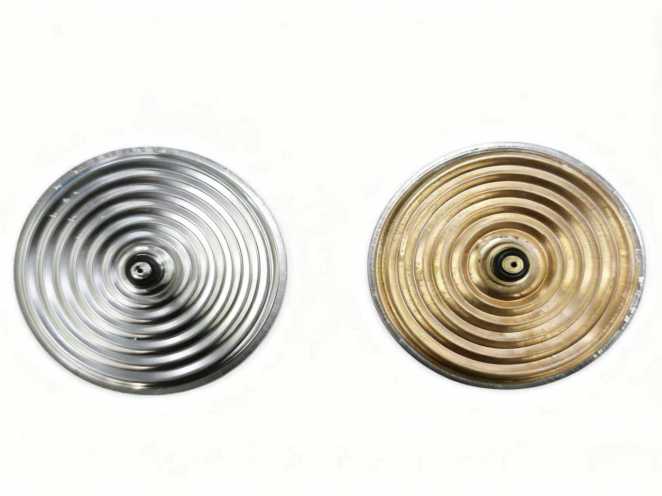

1. Materiaal membraandoos:
Koperlegering: lage kosten en goede elasticiteit, geschikt voor het meten van niet-corrosieve gassen (zoals lucht, stikstof) of neutrale vloeistoffen.
Roestvrij staal: vertoont een sterke corrosieweerstand en kan worden gebruikt voor het meten van media met sporen van corrosieve stoffen (zoals licht zure gassen, stoom in vochtige omgevingen). Het is duurzamer in de chemische industrie, kustgebieden, enz.
2. Materiaal van de schaal:
Gewoon koolstofstaal: oppervlak behandeld met verf, lage kosten, geschikt voor droge en niet-corrosieve binnenomgevingen.
Roestvrij staal: Hoger beschermingsniveau, bestand tegen vocht, stof en milde corrosieve gassen, geschikt voor buiten of in ruwe omgevingen.
3. Afdichtingsmateriaal:
De afdichting tussen de voeg en de behuizing gebeurt meestal met nitrilrubber of siliconenrubber. Nitrilrubber heeft een goede oliebestendigheid, terwijl siliconenrubber beter bestand is tegen hoge temperaturen. De materiaalkeuze kan worden gemaakt op basis van de temperatuur en eigenschappen van het medium.

Hoewel capsulemanometers voornamelijk worden gebruikt in "lagedrukvelden", zijn ze onmisbaar in industrieën zoals gasveiligheid, milieumonitoring en voedselverwerking. Om hun waarde in de juiste positie optimaal te benutten, is het noodzakelijk om de betekenis van hun modellen te begrijpen, de structurele principes te begrijpen en de juiste materialen te selecteren. De volgende keer dat u een aankoop doet, kunt u deze handleiding raadplegen om eenvoudig het geschikte model te vinden!
