De "coëxistentierelatie" tussen stroming en druk Een cruciale combinatie in industriële metingen

Debietmeters en manometers zijn nauw verwant in industriële meet- en regelsystemen, voornamelijk door de principes van de vloeistofmechanica en praktische toepassingsscenario's. Hieronder volgen de belangrijkste verbindingen en samenwerkingseffecten daartussen.

De correlatie van meetprincipes
·Bernoulli-vergelijking: Veel stroommeters (zoals meetplaten, venturibuizen, drukverschilstroommeters) berekenen het debiet indirect door het drukverschil van de vloeistof te meten. Manometers bieden cruciale drukverschil- of statische drukgegevens in dergelijke scenario's.
·Afhankelijkheid van vloeistofkarakteristieken: De relatie tussen stroomsnelheid en druk wordt beïnvloed door factoren zoals vloeistofdichtheid en viscositeit. Het is noodzakelijk om drukgegevens te combineren om de stroommeting te corrigeren (het gasdebiet wordt bijvoorbeeld aanzienlijk beïnvloed door drukveranderingen).

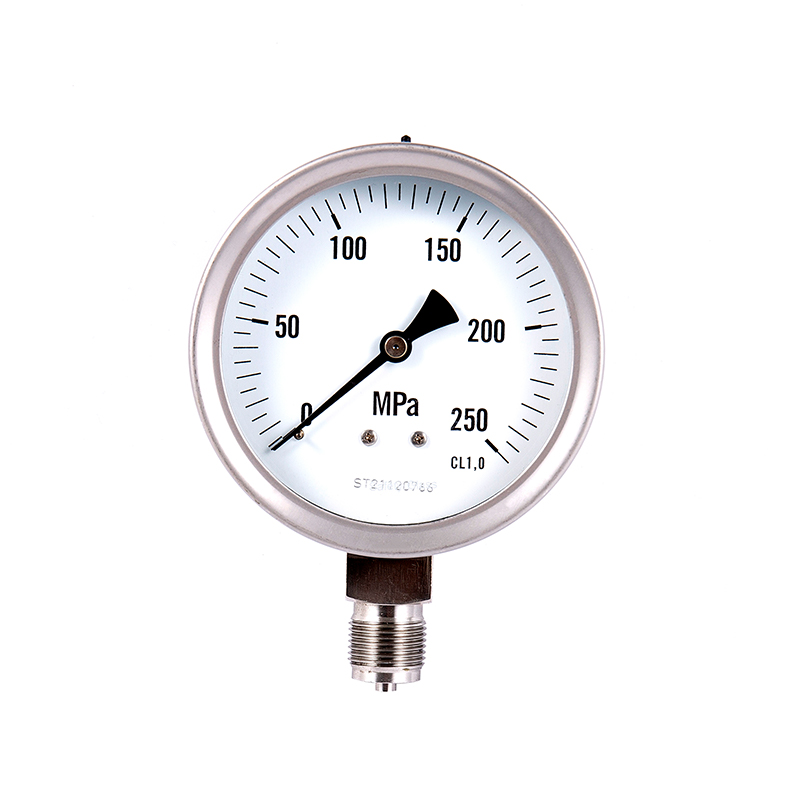

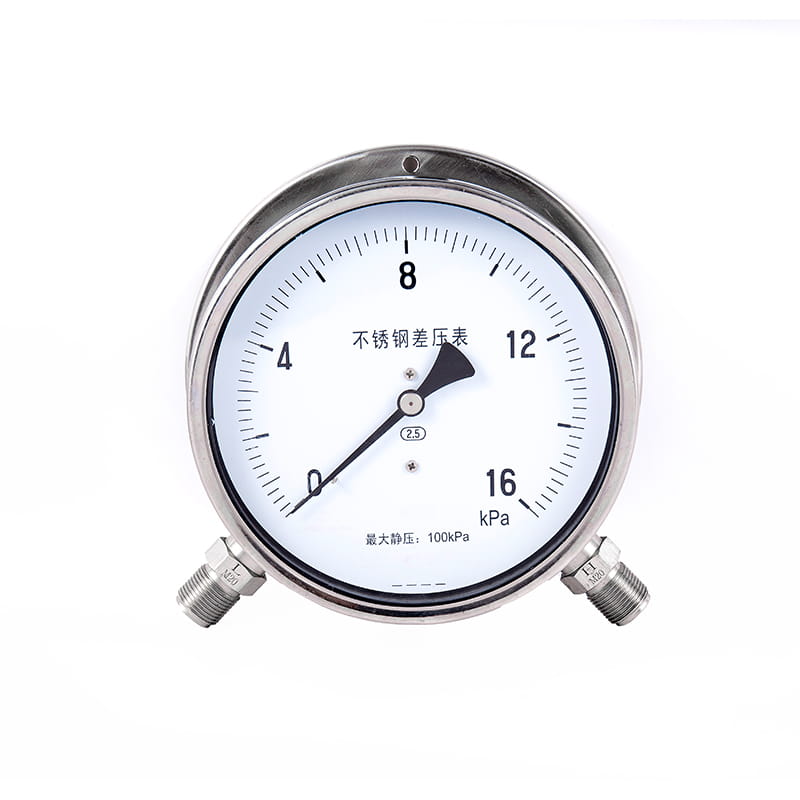

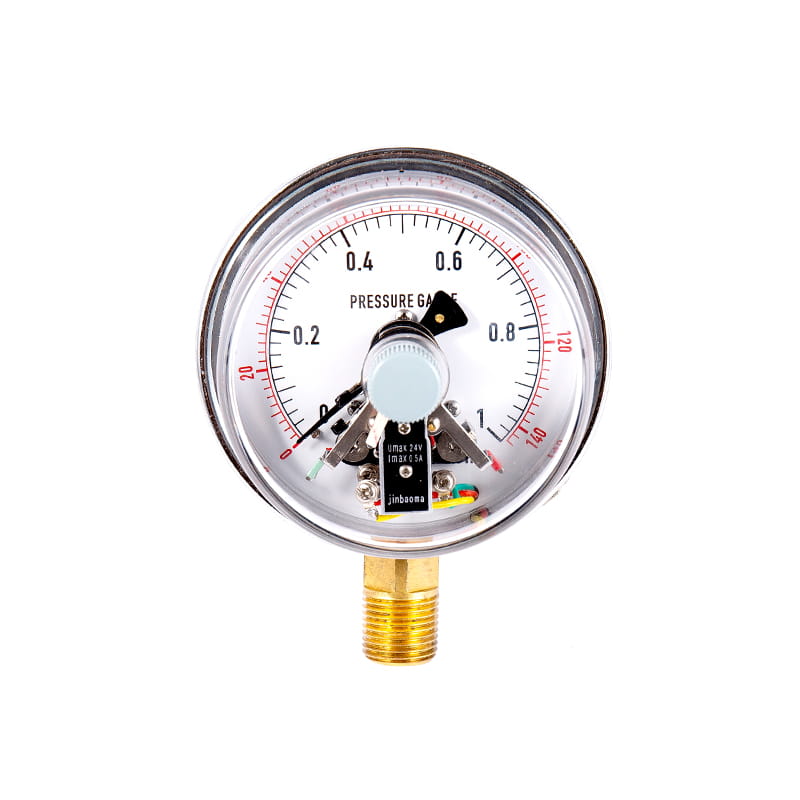

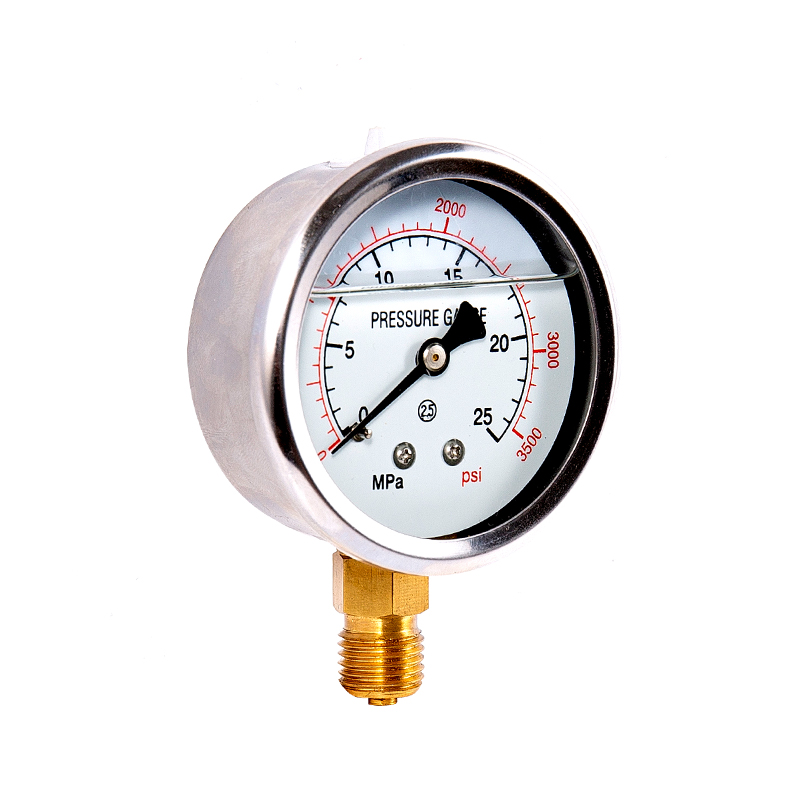

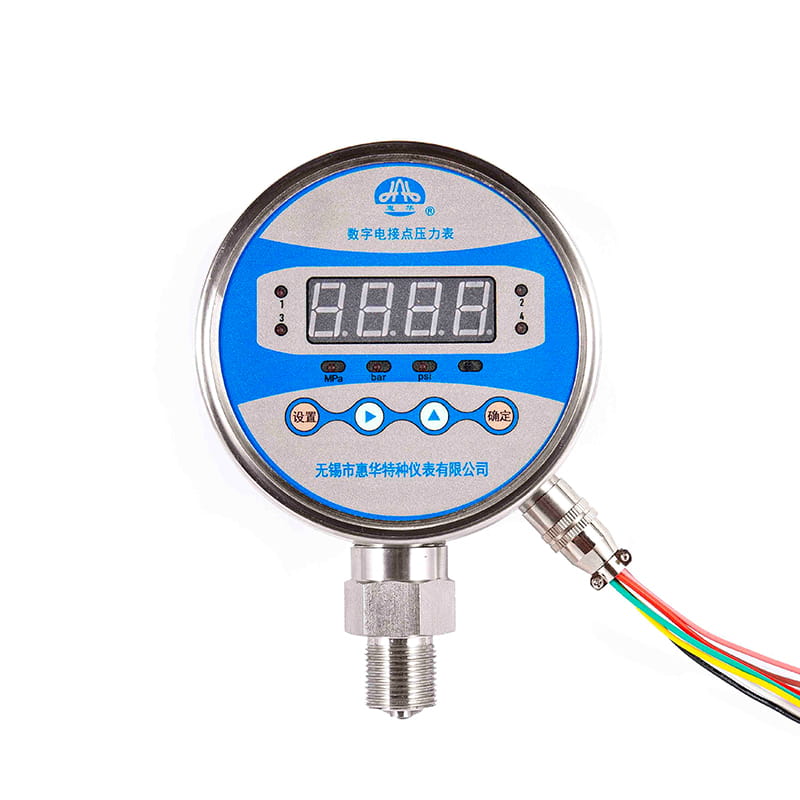

Manometers

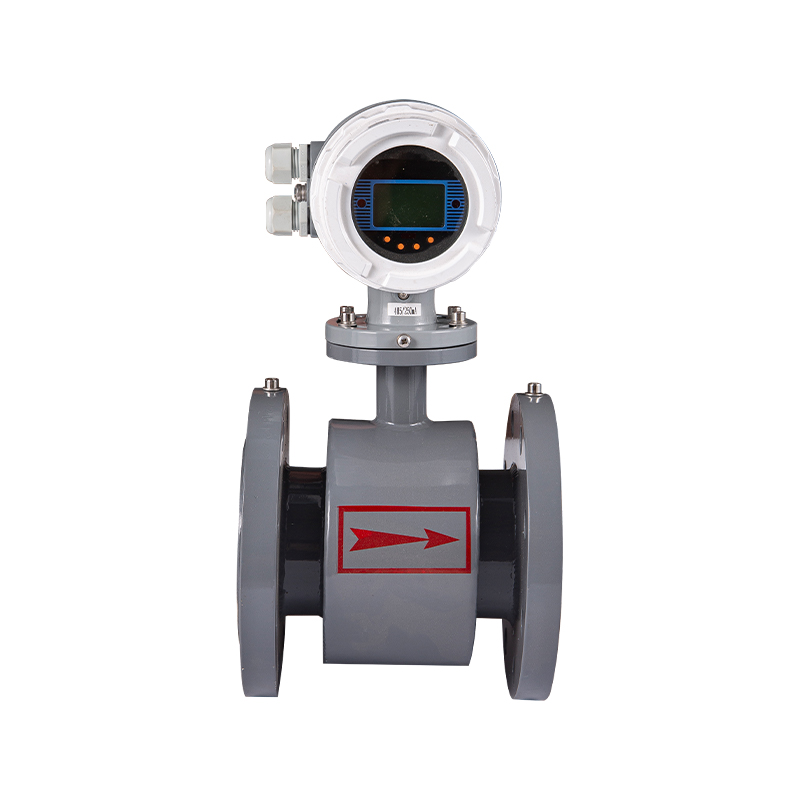

Flowmeters

Systeembewaking en -controle
· Processtabiliteit: de manometer bewaakt de drukschommelingen in de pijpleiding. Als er een abnormaliteit in de druk is (zoals verstopping of lekkage), kan de aflezing van de flowmeter ongeldig of vervormd worden.
· Gesloten regeling: Bij pomp- of klepregelsystemen worden de signalen van de debietmeter en de manometer gezamenlijk teruggevoerd naar de controller, waardoor de apparatuur kan worden aangepast om een ​​stabiele stroom en druk te handhaven (zoals een PID-regelkring).

Kalibratie en compensatie
·Drukcompensatie: Voor gasstroommeters (zoals turbine, thermisch type) zijn drukgegevens vereist voor het omzetten van het volumetrische debiet naar standaardomstandigheden (Nm³/h) om fouten veroorzaakt door drukvariaties te voorkomen.
·Storingsdiagnose: Een plotselinge drukval kan duiden op een lekkage in de pijpleiding. Op dit punt zal de waarde van de flowmeter abnormaal hoog zijn. Het is noodzakelijk om het probleem te onderzoeken door de gegevens van de manometer te combineren.

Typische toepassingsscenario's
· Differentiële drukdebietmeter: Het debiet wordt rechtstreeks berekend op basis van de drukmetingen van de hogedruk- (P1) en lagedruk- (P2) manometers.
·Pomp-/compressorsysteem: de uitlaatdrukmeter is gekoppeld aan de debietmeter om ervoor te zorgen dat de apparatuur binnen het veilige drukbereik werkt en het verwachte debiet levert.
·Pijpleidingnetwerkbalans: In de water- en gastoevoernetwerken moeten de drukverdeling en de stroomverdeling gelijktijdig worden bewaakt om de efficiëntie te optimaliseren.

Selectie en installatie
· Positioneringscoördinatie: Manometers worden doorgaans stroomopwaarts en stroomafwaarts van de debietmeter geïnstalleerd om referentiedruk te leveren of om de stabiliteit van het stromingspatroon te verifiëren (zoals om wervelinterferentie te voorkomen).
· Bereikaanpassing: voor het hogedruksysteem moeten drukbestendige meters worden geselecteerd. Tegelijkertijd moet het bereik van de debietmeter het stroombereik onder drukvariaties bestrijken.

Samenvatting: Flowmeters en manometers zijn in wezen complementair: de flowmeter richt zich op "flowvolume", terwijl de manometer zich richt op "duwkracht". Het gecombineerde gebruik ervan kan de systeembetrouwbaarheid vergroten, vooral in dynamische bedrijfsomstandigheden of uiterst nauwkeurige scenario's (zoals in de chemische en energie-industrie). In praktische toepassingen worden de gegevens van beide vaak geïntegreerd in SCADA- of DCS-systemen om uitgebreide analyse en controle mogelijk te maken.

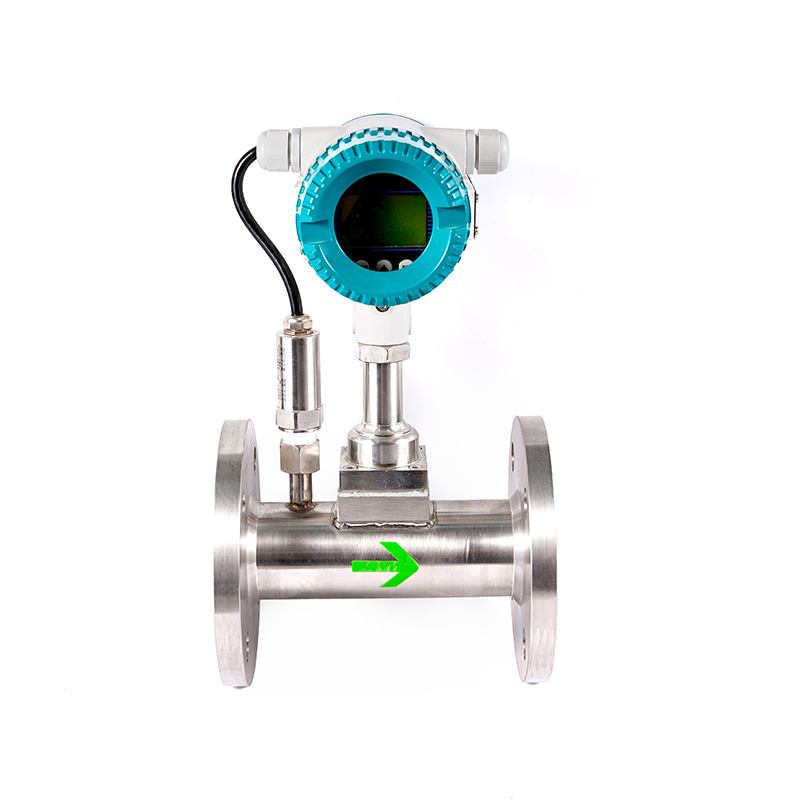

Vortex-stroommeter
