STRUKMAATSEN: een uitgebreide interpretatie van constructiedetails tot werkingsmechanisme

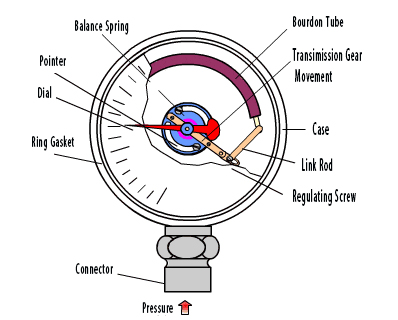

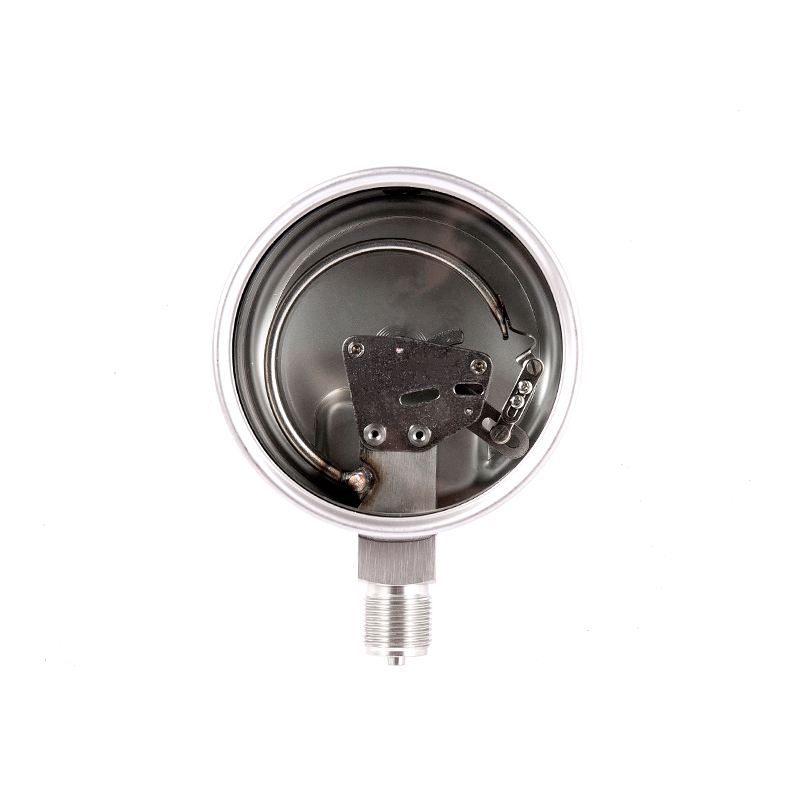

1. Hoofdstructuur van de manometer

01 Elastisch gevoelig element
· Bourdon-buis: het meest voorkomende elastische element, het is in de vorm van een C-vorm, spiraal- of spiraalvormige vorm en is gemaakt van koperen legering of roestvrij staal. Wanneer het interieur onder druk staat, zal de Bourdon -buis zich naar buiten uitstrekken, waardoor de aanwijzer roteert.
· Diafragma: gebruikt voor het meten van lage druk en corrosiviteitsmeduim, gemaakt van metaal of rubber dat zal vervormen nadat ze worden beïnvloed door druk.
· Bellems: geschikt voor het meten van zeer kleine drukken, met grote vervorming en hoge gevoeligheid.

02 Transimission Gear
· Linkstang: verbind de elastische elementen en het tandwielmechanisme om vervormingsverplaatsing over te dragen.
· Fanvormige versnelling: zet lineaire beweging om in rotatiebeweging en versterkt de afbuiginghoek van de aanwijzer.
· Kleine versnelling: mazen met het sectorwiel en drijft de pointeras aan om te roteren.

03 Apparaat aangeven
· Pointer: geeft de huidige drukwaarde weer en wordt meestal gebruikt in combinatie met de wijzerplaat.
· Kies: geeft drukeenheden aan (MPA, BAR, PSI, enz.) En verschillende meetbereiken komen overeen met verschillende schaalbereiken.

04 shell en verbindende componenten
· Case: beschermt het interne mechanisme. Het materiaal is plastic, roestvrij staal of aluminiumlegering. Sommige schokbestendig Drukmeters zijn gevuld met olie (zoals siliconenolie of glycerine) binnen om trillingen te verminderen.
· Verbinding: het wordt gebruikt om het geteste systeem aan te sluiten. Gewone draadstandaarden omvatten G1/2, NPT, BSP, enz.


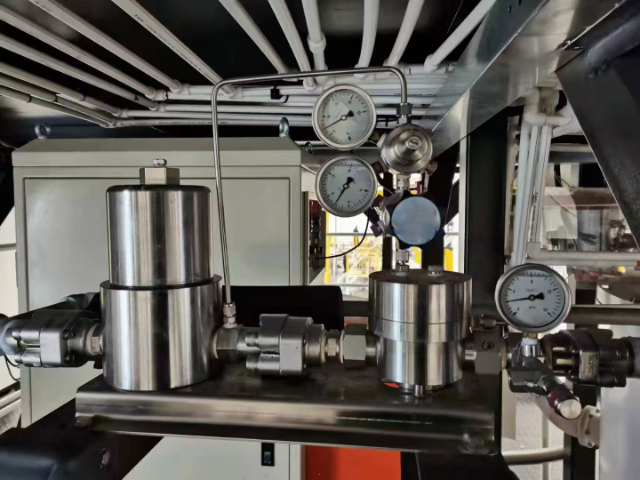

2. Werkprincipe van de manometer

01 Propagatie van druk
· Het gemeten medium (gas of vloeistof) komt de drukmeter binnen via het interface en werkt op het elastische element (zoals Bourdon -buis, diafragma of balg).

02 Elastische element vervorming
· Bourdon-buistype: Naarmate de druk toeneemt, wordt de Bourdon-buis geleidelijk rechtgezet (in het geval van een C-vormige buis) of expandeert (in het geval van een spiraalbuis) vanwege de interne druk, wat resulteert in verplaatsing.
· Type diafragma: de druk zorgt ervoor dat het midden van het diafragma buigvervorming ondergaat en de verplaatsing varieert met de druk.
· Bollows type: axiale expansie en samentrekking, geschikt voor het meten van zeer kleine drukken.

03 Mechanische transmissie -versterking
De lichte vervorming van het elastische element wordt door het koppelingsmechanisme overgebracht naar de sectoruitrusting, die vervolgens de kleine versnelling drijft om te roteren en ervoor zorgt dat de aanwijzer afbuigt. De functie van het versnellingsbakmechanisme -systeem is om de verplaatsing te versterken, waardoor de aanwijzer de drukwaarde duidelijk kan aangeven.

04 Pointer -indicatie
De aanwijzer beweegt op de wijzerplaat en wijst naar de overeenkomstige drukwaarde. Bijvoorbeeld:
· Wanneer de druk 0 is, moet de aanwijzer wijzen op het "0" -markering (indien niet nauwkeurig, nulaanpassing is vereist).
· Wanneer de druk toeneemt voor spieropbouw, roteert de aanwijzer met de klok mee, wat de huidige drukwaarde aangeeft.

05 Return-to-nul mechanisme
Wanneer de druk wordt vrijgegeven, keert het elastische element terug naar zijn oorspronkelijke toestand en gaat de aanwijzer terug naar de nulpositie onder de werking van de kapsel (of lente).


3. Werkprincipe van speciale soorten drukmeters
01 schokbestendige drukmeter
· Interne olievulling (siliconenolie of glycerine) om de impact op de aanwijzer tijdens trillingen te verminderen
· Geschikt voor trillingsomgevingen zoals hydraulische machines en compressoren

02 Differentiële manometer
· Met behulp van een dubbele Bourdon -buis of dubbele diafragma -structuur, meet het het verschil tussen twee drukbronnen.
· Gebruikt voor filterbewaking, stroommeters en andere gerelateerde toepassingen.

03 Digitale manometer
· Gebruik druksensoren (zoals piëzoresistief of capacitief) om druksignalen om te zetten in elektrische signalen, die vervolgens digitaal worden verwerkt en weergegeven.
· Het kan 4-20MA of RS485-signalen uitvoeren, die geschikt is voor geautomatiseerde bediening.

4. samenvatten

· Mechanische drukmeter: op basis van de vervorming van het elastische element gecombineerd met de rotatie van de versnelling, heeft het een eenvoudige structuur en is het gemakkelijk te onderhouden.
· Elektronische drukmeter: digitale display van sensor, hoge nauwkeurigheid, in staat tot gegevensoverdracht op externe gegevens
· Selectiecriteria: kies het juiste type op basis van het medium, het drukbereik en de omgeving (trillingen, corrosie).

Hoewel de drukmeter klein is, is deze van vitaal belang in de industriële veiligheid. Correct gebruik en onderhoud kunnen zorgen voor een langdurige stabiele werking.
