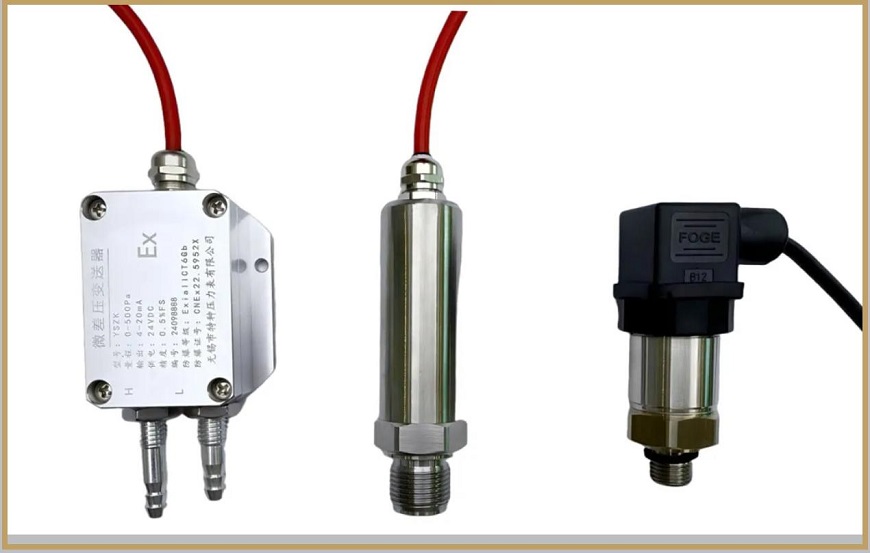

Een compact drukzender (in het Engels: compacte drukzender) is een geminiaturiseerd apparaat dat het gemeten druksignaal (zoals gas- of vloeibare druk) omzet in gestandaardiseerde elektrische signalen (zoals 4-20 mA, 0-5V, enz.) Voor eenvoudiger transmissie, weergave of controle. De functies zijn onder meer klein formaat, lichtgewicht, handige installatie en geschiktheid voor toepassingen met beperkte ruimte (zoals binnen compacte apparatuur, draagbare instrumenten of micro -industriële systemen).
1. De sleutel tot het bepalen van het model ligt in de parameters.
Het modelaantallen van compacte drukverzendders zijn meestal een combinatie van letters en getallen. De coderingsregels variëren enigszins tussen verschillende fabrikanten, maar de kernparameters zijn over het algemeen hetzelfde. Door deze punten te overwegen, kunt u snel overeenkomen met de vereisten:
· YSZC: vertegenwoordigt de productreeks, wat aangeeft dat het behoort tot een specifieke compacte drukzenderreeks. Het kan een code, brief of interne nummeringsregel zijn die door de fabrikant is ingesteld, of het kan vertegenwoordigen dat het enkele gemeenschappelijke kenmerken bezit.
· Drukbereik: direct gemarkeerd met getallen. Veel voorkomende eenheden zijn MPA, KPA en BAR. 0-1 MPa geeft bijvoorbeeld aan dat het meetbereik 0 tot 1 megapascaal is.
· Uitgangssignaal: vaak gebruikt in de industrie is "4-20 mA" (analoog signaal) en RS485 (digitaal signaal, vaak gekoppeld aan Modbus-protocol). Het model kan het aangeven als "420" of "RS485".
· Nauwkeurigheidsgraad: het wordt aangegeven door nummers of letters. Bijvoorbeeld, "0,25" vertegenwoordigt een nauwkeurigheid van 0,25 graad en "0,5" is een graad van 0,5. Hoe hoger de nauwkeurigheid, hoe kleiner de meetfout.
2, de drie kerncomponenten bepalen de prestaties.
De compacte drukzender is klein van grootte, maar heeft een compacte structuur en volledige functies. Het bestaat voornamelijk uit drie kernonderdelen:
· Drukdetectie -element (kerndetectie -eenheid): in direct contact met het gemeten medium zet het druksignalen om in kleine elektrische signalen. De mainstreamtypen omvatten "diffuse siliciumsensor" (hoge nauwkeurigheid, snelle respons, geschikt voor conventionele industriële scenario's) en "keramische sensor" (resistent tegen corrosie, anti-vervolging, geschikt voor harde media zoals zuren en alkalis).
· Signaalverwerkingsmodule: ontvangt de kleine signalen van het drukgevoelselement en door versterking, filtering en linearisatieverwerking, converteert ze in standaarduitgangssignalen (zoals 4-20 mA). Dit deel bepaalt de stabiliteit en anti-interferentievermogen van de zender.
· Case en interface: de shell dient als een beschermende en afdichtingscomponent, terwijl de interface wordt gebruikt voor het aansluiten van de geteste pijpleiding/apparatuur. Gemeenschappelijke beveiligingsniveaus zijn IP65 (stofdicht en splashbestendig) en IP67 (stofdichte en waterdichte onderdompeling). De verbindingstypes omvatten M20*1.5 -thread (standaard), G1/4 -thread (Imperial), etc.
3, het materiaal bepaalt het meetresultaat.
Drukkenning diafragma: in direct contact met het medium is het een sleutelfactor bij materiaalselectie.
· 316L roestvrij staal: bestand tegen corrosie, met hoge sterkte, geschikt voor de meeste scenario's zoals water, olie en gemeenschappelijke gassen, en biedt een goede prijs -kwaliteitverhouding.
· Legering C: resistent tegen sterke corrosieve middelen (zoals zoutzuur en zwavelzuur), geschikt voor harde omgevingen in industrieën zoals chemische en metallurgie.
· Tantalum plaat: resistent tegen sterke zuren (vooral hydrofluorinezuur), met hoge kosten, en wordt alleen in speciale omstandigheden gebruikt.
· Keramiek: resistent tegen zuren en alkalis, zonder statische elektriciteit, geschikt voor hygiënische toepassingen zoals voedsel en geneeskunde (vermeden metaalverontreiniging).
Casusmateriaal
Meestal gemaakt van gegoten aluminiumlegering (met oppervlaktepoedercoating, lichtgewicht, lage kosten) of roestvrij staal (bestand tegen corrosie, hoge temperatuur, geschikt voor buiten- en vochtige omgevingen).
Afdichtmateriaal
Veelgebruikte materialen omvatten nitrilrubber (bestand tegen olie, geschikt voor normale temperaturen), fluorrubber (bestand tegen zowel hoge als lage temperaturen, bestand tegen sterke corrosie, geschikt voor extreme omstandigheden) en siliconenrubber (voedselkwaliteit, geschikt voor hygiënescenario's).
4, hoe de juiste zender te kiezen: 3 sleuteltips
· Focus op Medium First: voor corrosieve media zijn beperkte opties onder meer Hastelloy -legeringen, keramische diafragma's en voor sanitaire toepassingen, keramiek en siliconen rubberen afdichtingen worden gekozen.
· Focus op werkconditie tweede: voor omgevingen op hoge temperatuur worden een roestvrijstalen behuizing en fluorrubberafdichting geselecteerd. In beperkte spaties wordt de lengte van de zender (meestal ≤ 100 mm) bevestigd.
· Overweeg ten slotte de vereisten : De precisie-eis is voor een diffusie siliciumsensor van 0,25 kwaliteit. Bovendien is communicatie op afstand nodig en moet RS485 -uitvoer worden geselecteerd.
Samenvatting:
Hoewel de compacte druktransmitter klein is, is het kiezen van het juiste model, structuur en materiaal essentieel om de belangrijke rol bij industriële metingen te waarborgen. Als u specifieke twijfels hebt over de selectie op basis van de werkomstandigheden, kunt u een reactie achterlaten in het discussiegebied voor verdere discussie!
