Ye -serie Micro Drukmeters/Membraanbox Meter
Cat:Rutometer

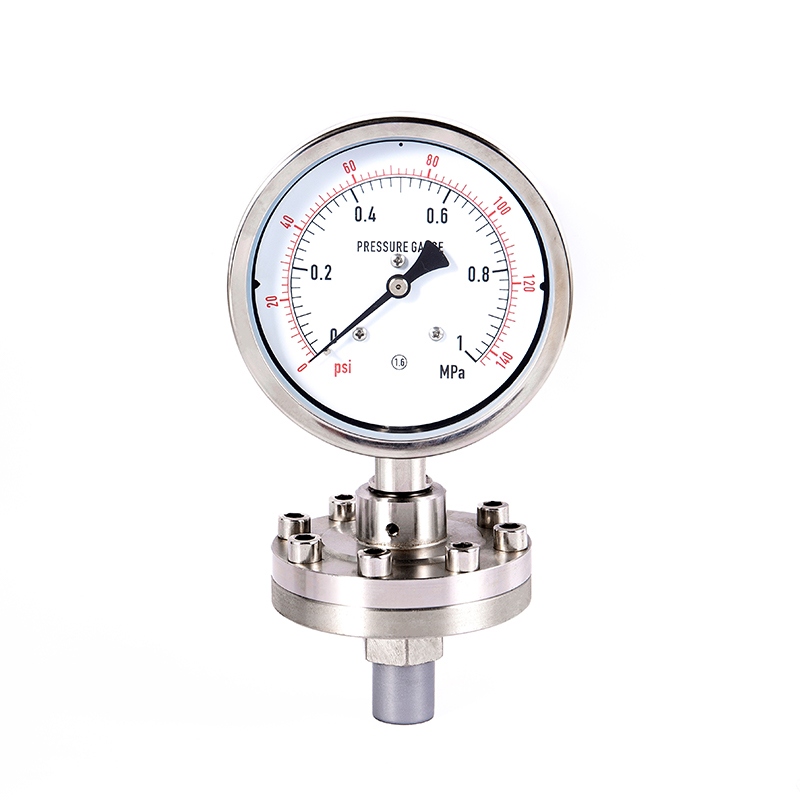

◆ Model: ye60 ye100 ye150 ◆ Gebruik: Membraanbox Meter wordt ook wel microdeuze maat genoemd. ...
Zie details Het volgende is de relevante kennis over de "nauwkeurigheid" en "meetbereik" van Drukmeters .
I. Accurity
1. Definitie
Het bereik van afwijking tussen de gemeten waarde van de manometer en de werkelijke waarde wordt meestal uitgedrukt als een percentage van de volledige schaal.
2. Grade
Industriële standaard: 1,0 graad, 1,6 graad, 2,5 graad (wordt meestal gebruikt in China); 0,5 graad, 1,0 graad (hoge nauwkeurigheid)
3. Medewerkingsfout
Wanneer het meetbereik 10MPa is en de nauwkeurigheid 1,6 graad is, is de toegestane fout ± 10 MPa * 1,6% = ± 0,16 MPa.
4. Choice suggestie
Volgens de procesvereisten, voor algemeen industrieel gebruik, kies voor graad 1.6; Voor laboratoria, ruimtevaart (vliegdekschepen) of aardolie- en chemische toepassingen, selecteer graad 0,5.
II. METURATIE Bereik
1. Definitie
De maximale waarde die de drukmeter kan meten (zoals 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2. Choice Principle
Regelmatig gebruik: de werkdruk moet tussen 1/3 en 2/3 van het bereik zijn (bijvoorbeeld als de werkdruk 0,4 MPa is, wordt het aanbevolen om 0 - 0,06 MPa of 0 - 1 MPa te kiezen).
3. Overlaadrisico
Overmatig gebruik buiten het gespecificeerde bereik gedurende lange tijd zal het instrument beschadigen. De maximaal toegestane druk is meestal 130% van het bereik (afhankelijk van het model).
Iii. De relatie tussen nauwkeurigheid en meetbereik
1.Ror Correlatie
Voor dezelfde nauwkeurigheidsgraad, een groter meetbereik in een grotere absolute fout (een 1,6 garde -manometer; bij 10MPa bereik, fout = ± 0,16 mpa. Bij 100MPa bereik, fout = ± 1,6 mpa).
2.economisch
Instrumenten met hoge nauwkeurigheid zijn voor een zorgvuldige afwegingsanalyse.
Voorbeeld voor het meten van een druk van 0,5 mPa:
EELECT A 0 ~ 0.6MPA Bereikmeter (1,6 graad) Fout = ± 0,0096mpa
Eelecteer een 0 ~ 10MPa bereikmeter (1,6 graad) fout = ± 0,16 mpa (niet aanbevolen)
Iv. Andere beïnvloedende factoren
1. Ambient temperatuur
Temperatuurvariaties kunnen extra fouten introduceren (zoals 0,4% per 10 ℃)
2.Media -kenmerken
Corrosieve, viskeuze en deeltjesvormige media vereisen het gebruik van gespecialiseerde materialen (zoals 316/316L -meters, diafragmameters).
3. Installatie
Directe installatie, schroefdraadinstallatie of flensinstallatie kan allemaal de werkelijke nauwkeurigheid beïnvloeden.
Samenvatten
Bij het selecteren van een manometer is het noodzakelijk om het werkelijke drukbereik, de nauwkeurigheidsvereisten en de gemiddelde omstandigheden volledig te overwegen. Prioriteer voor het zorgen voor de werkdruk binnen het bereik van 1/3 tot 2/3 van het meetbereik en selecteer een geschikte nauwkeurigheid om de beste kostenprestatiesratio te bereiken.
