Kerngids voor model, structuur en materiaal van foto -elektrische contactdrukometer

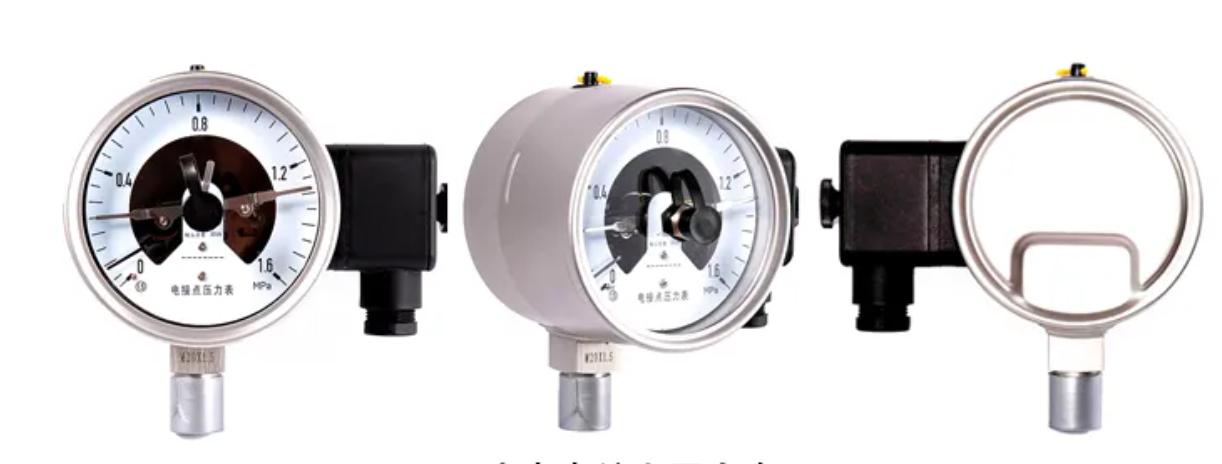

Foto -elektrische contactpersermeter

Het foto -elektrische contactpersoon rutometer is een intelligent instrument dat drukmeting, weergave en automatische regeling integreert. Het detecteert de drukwaarde door contactloze foto-elektrische detectie-technologie en kan een schakelsignaal uitvoeren wanneer de druk de vooraf ingestelde bovenste of ondergrens bereikt, waardoor de start of stop van externe apparatuur (zoals waterpompen, motoren, alarmen, enz.).

U kunt het beschouwen als een zeer "slimme" en "beveiligde" drukschakelaar, uitgerust met een intuïtieve wijzer wijzerplaat.
Bij industriële automatiseringscontrole heeft de nauwkeurigheid van drukbewaking en alarm direct invloed op de veiligheid en efficiëntie van de productie. De foto -elektrische contactpersmeter, als een belangrijk instrument met zowel meet- als besturingsfuncties, de modelselectie, structureel ontwerp en materiaaleigenschappen vormen vaak de kern van het selectieproces. Vandaag zullen we u begeleiden om deze drie kerndimensies te demonteren en u te helpen de belangrijkste selectiepunten snel te begrijpen.

1, gemeenschappelijke modellen van foto -elektrische contactdrukmeters
· YXC -serie: Basistype Foto -elektrische contactpersmeter, geschikt voor algemene industriële omgevingen.
· YXG -serie: Hoog precisietype, met meetnauwkeurigheid tot 0,5 graad.
· YXK -serie: Explosiebestendig type, geschikt voor ontvlambare en explosieve omgevingen.
· YXW -serie: Sanitair type. Specifiek ontworpen voor de voedsel- en farmaceutische industrie.
· YXF -serie: Corrosiebestendig type, geschikt voor sterk corrosieve media.

2, structuur: drie kerncomponenten bepalen de prestaties van het instrument
De structuur van de foto -elektrische contactdekstermeter is ontworpen rond "precieze meting betrouwbaar alarm" en bestaat voornamelijk uit drie belangrijke modules. Elke component heeft een duidelijke verantwoordelijkheden van verantwoordelijkheden:

· Meetmechanisme: De kerncomponent is de Bourdon -buis. Wanneer het gemeten medium de buis binnengaat, ondergaat de buislichaam vervorming vanwege de druk en deze vervorming wordt door de verbindingsstang verzonden om de pointer te roteren, waardoor de mechanische weergave van de drukwaarde wordt bereikt.

· Foto -elektrisch conversiemechanisme: Het bestaat uit een schaduwplaat, een lichtbron en een foto -elektrische sensor. Wanneer de pointer (of de schaduwplaat gekoppeld aan de aanwijzer) roteert naar de bovenste of ondergrenspositie, blokkeert de schaduwplaat de lichtbron of geleidt de foto -elektrische sensor om een ​​schakelsignaal te verzenden, waardoor drukalarm of -regeling wordt bereikt.

· Shell- en aansluitdoos: De schaal beschermt de interne componenten, terwijl de aansluitbox wordt gebruikt om het bedieningscircuit te verbinden. Sommige modellen kunnen warmtedissipatiegaten of afdichtingsstructuren omvatten, die geschikt zijn voor verschillende omgevingen.

3, Materiaal: aanpassing aan arbeidsomstandigheden is de sleutel
De materiaalselectie moet worden gebaseerd op het te gemeten medium (zoals corrosieve vloeistoffen, gassen met hoge temperatuur) en de omgeving (zoals vocht, stof). De kerncomponentmaterialen zijn als volgt.

· Bourdon -buis:

Gewone media (water, lucht): Koperlegering (H62 messing), lage kosten en goede taaiheid;

Corrosieve media (zuur- en alkali -oplossingen): 316L roestvrij staal, met sterke corrosieweerstand;

Medium met hoge temperatuur (> 150 ℃): Hastelloy -legering, bestand tegen hoge temperaturen en kruip.

·Geval:

Normale omgeving: ABS engineering plastic, lichtgewicht en isolerend;

Barmer omgevingen (buitenshuis, chemische zones): 304 roestvrij staal, roestbestendig, impactbestendig.

·Verbinding:

In overeenstemming met het ontwerp van het veerbuis, worden vaak gebruikt om corrosie veroorzaakt door verschillende metalen in het medium dat in contact komt, 304 roestvrij staal en messing te gebruiken.

· Afdichtingsonderdelen:

Nitrilrubber: bestand tegen oliën en water, met een temperatuurbereik van -40 tot 120 graden Celsius.

Fluorrubber: geschikt voor sterke corrosieve en hoge temperatuurmedia, met een temperatuurbereik van -20 tot 120 graden Celsius.

Samenvatting:
Om de juiste foto -elektrische contactpersermeter te selecteren, ligt de sleutel in "het model begrijpen om de vereisten te bepalen, de structuur en prestaties vast te leggen en het juiste materiaal te kiezen voor de specifieke applicatiecondities".

We zullen ook de installatie-, kalibratie- en praktische bewerktechnieken van het instrument delen. Als u nog meer suggesties of vragen heeft, neem dan gerust contact met ons op! "
